带进气滤芯的离心式涡轮压缩机组

　　这套带锥形进气滤芯的离心式涡轮压缩机组，在车用动力改装、小型内燃机进气增压、台架试验供气回路以及教学演示样机里都很常见。实际装车或装台架时，它的核心作用是把环境空气先经过顶部滤芯过滤，再送入高速旋转的压气机叶轮，利用离心作用对空气做功升压，最后从侧向出口法兰送出高于环境压力的压缩空气，为下游燃烧室或用气端提供更充足的进气量。

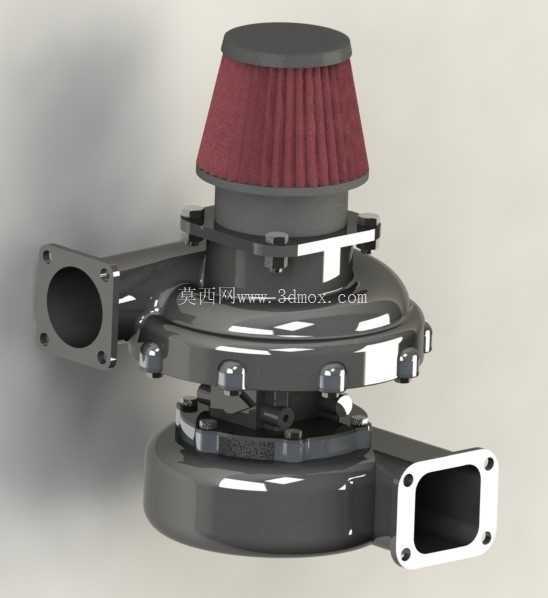

　　从结构布局看，整机采用上下分段的蜗壳式压气机壳体，中部通过周向均布的螺栓把合，既保证蜗壳流道在高速气流下的密封可靠性，也方便后期拆解检查叶轮与密封件。顶部进气段直接承接锥形空气滤芯，滤芯外壳为褶皱式过滤结构，下端通过卡箍与压气机进气口对接；这种布置让进气路径尽量短直，减少入口弯头带来的局部阻力，同时锥形滤芯相比同高度平板滤芯拥有更大的过滤面积，在含尘环境下能延长维护周期。

　　建模时需要重点把控几个边界关系。首先是进气滤芯与压气机入口的同轴度，滤芯下端卡箍位、进气接管和叶轮入口导流段应保持同一轴线，避免偏心造成入口流场畸变；其次是两侧接口法兰的安装面，图中左侧为圆形法兰接口、右侧为带圆角的矩形法兰接口，两个接口分别对应不同管路对接形式，法兰面上的螺栓孔位置、孔径与密封面宽度都要按装配约束留出操作空间，尤其是矩形法兰四角的安装孔，要保证螺母或螺栓头在外侧有足够扳手空间。

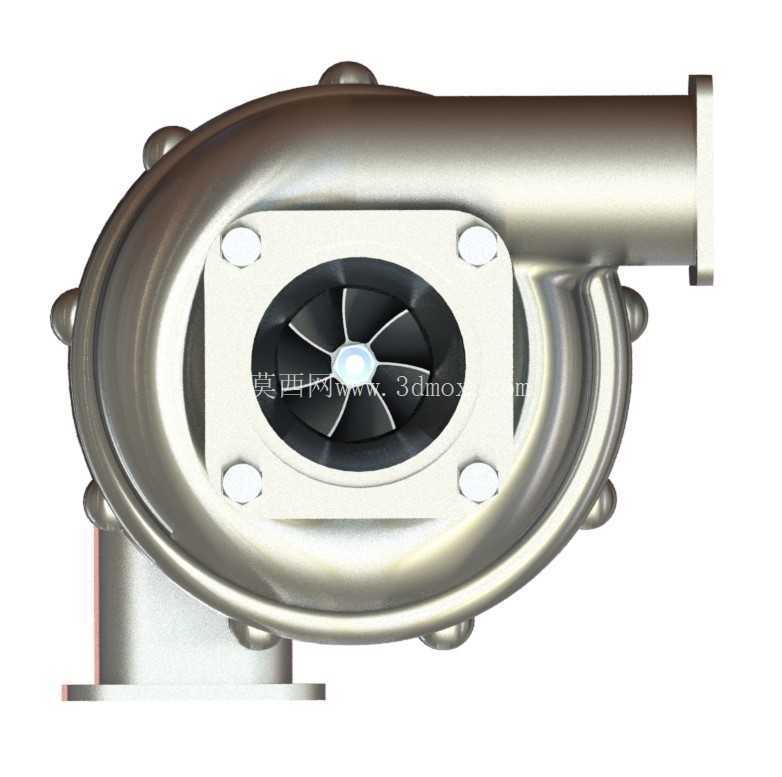

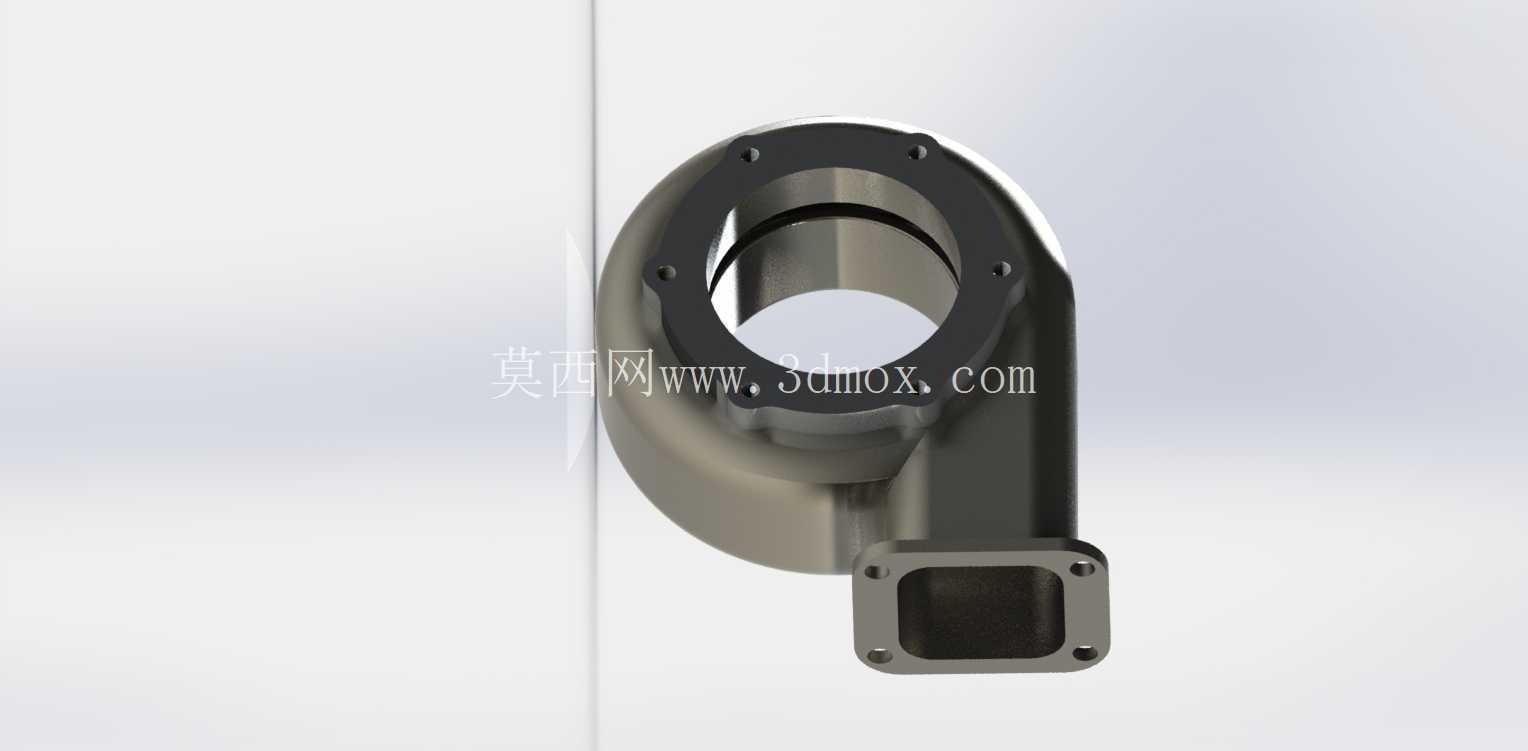

　　蜗壳部分采用类蜗牛壳的渐扩流道设计，气流从叶轮外缘甩出后沿蜗壳收集并逐步扩压，出口段过渡到矩形法兰，便于与中冷器或进气管路连接。壳体外部的加强凸台和螺栓座并非装饰结构，它们对应内部流道的承压薄弱位置，高速运转时蜗壳内存在持续气压脉动，周向螺栓把合面需要均匀压紧，防止局部漏气。底部设置的圆形安装基座用于整机在台架或发动机舱支架上固定，基座与蜗壳之间的支撑筋要兼顾刚性与重量，避免支架过薄在增压工况下产生共振。

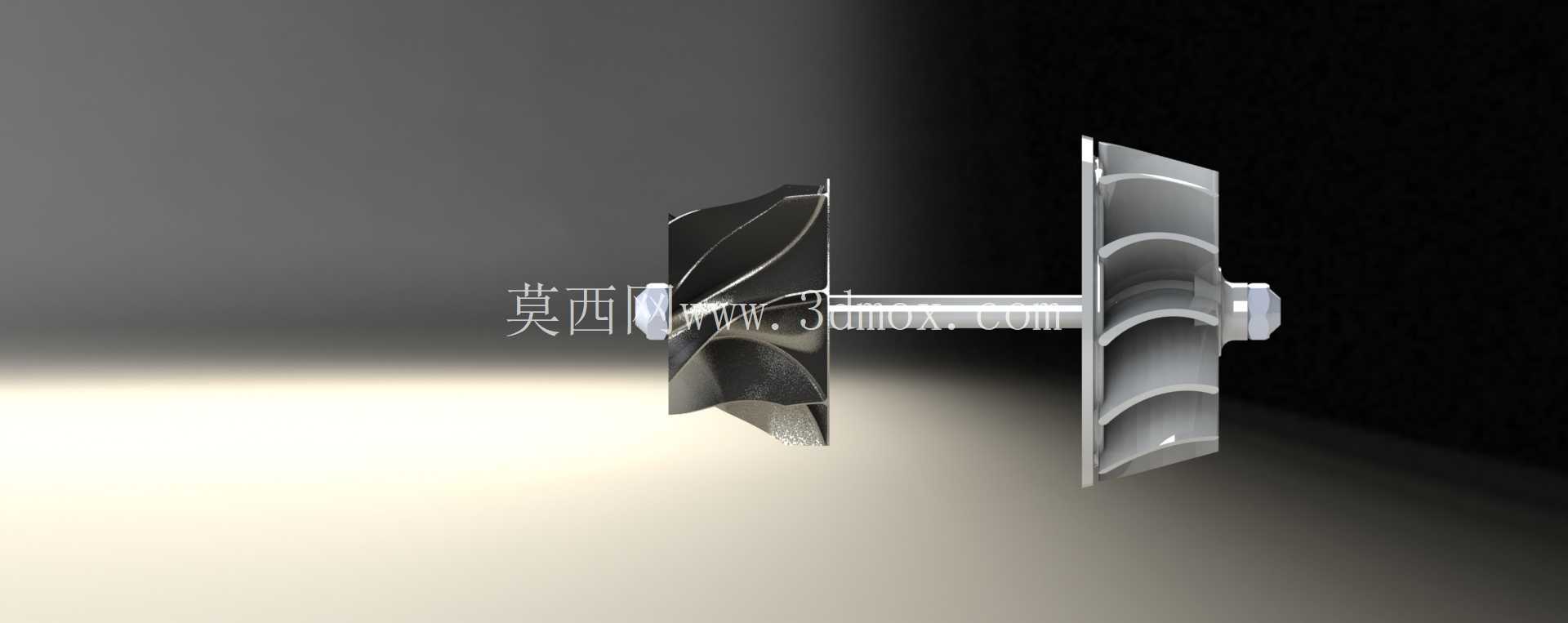

　　叶轮与轴系位于蜗壳中心腔体内，三维结构中虽未完全剖开展示，但从外部装配关系可以推断，转子组件依靠中部轴承座支撑，进气侧与出气侧通过密封结构隔离压缩空气与润滑腔。设计这类结构时，叶轮出口直径、蜗壳舌部间隙和出口流道截面积需要匹配，间隙过小容易在热态膨胀下发生刮蹭，间隙过大则会增加回流损失。顶部滤芯的褶皱方向沿周向均匀分布，既保证空气径向进入滤芯后轴向流向压气机入口，也让积尘在滤材表面分布更均匀。

　　安装边界方面，整机高度方向主要由锥形滤芯决定，侧向长度由左右两个伸出法兰决定，布置时要在滤芯上方预留拆装卡箍的空间，在两侧法兰外侧预留管路插拔和螺栓紧固空间；底部基座到出口法兰中心的高度决定了外接管路的走向，若用于整车改装，还需核对滤芯与引擎盖、减震塔等周边件的动态间隙。矩形出口法兰通常对接中冷器进气腔，圆形侧口则可作为旁通或传感器安装接口，实际选型时可根据回路需求封堵或接管。

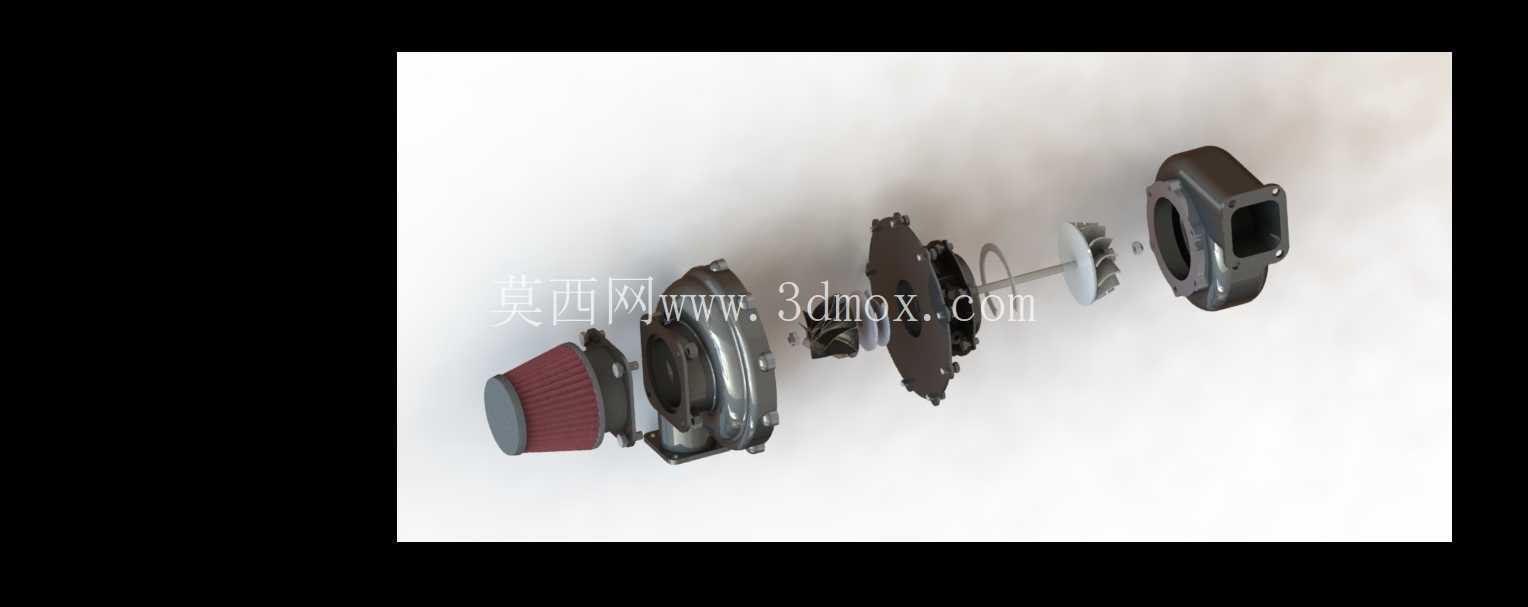

　　从工程应用角度看，这类压缩机组不仅要满足气动性能，还要兼顾振动、热膨胀和维护可达性。模型把壳体螺栓、法兰孔、滤芯卡箍、安装基座等细节都做了实体表达，结构设计者可以直接在此基础上核对安装点位、做管路干涉检查，也可以把蜗壳、叶轮、滤芯分别拆出，用于工程图细化、流场分析前处理或装配工艺演示。
