木制品钻孔定位用钻模板装置

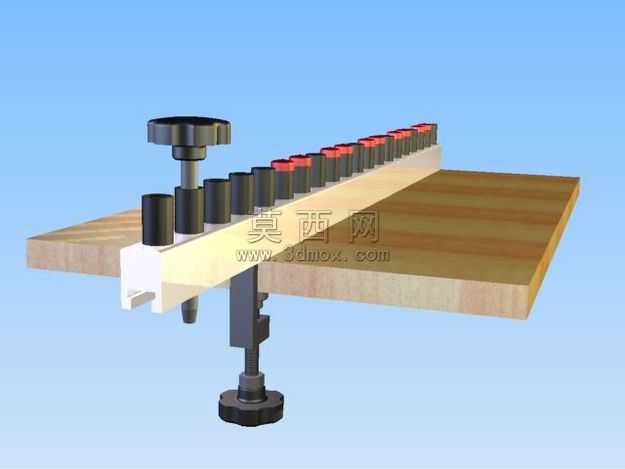

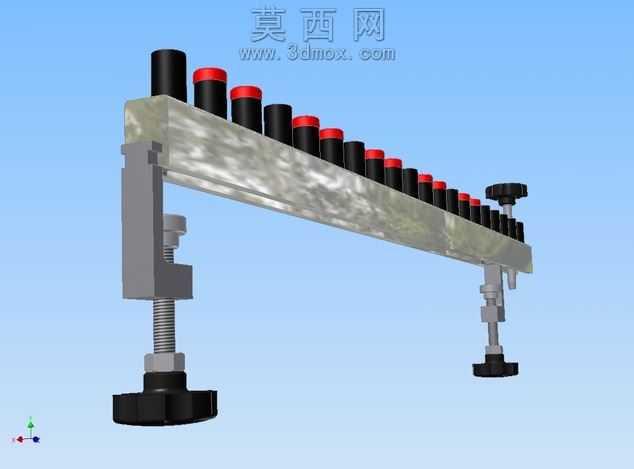

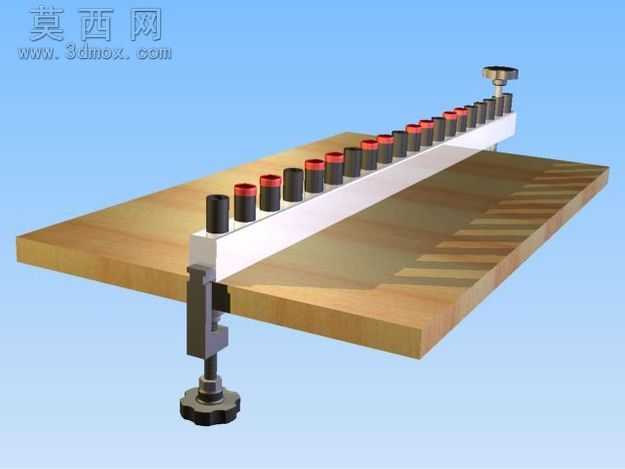

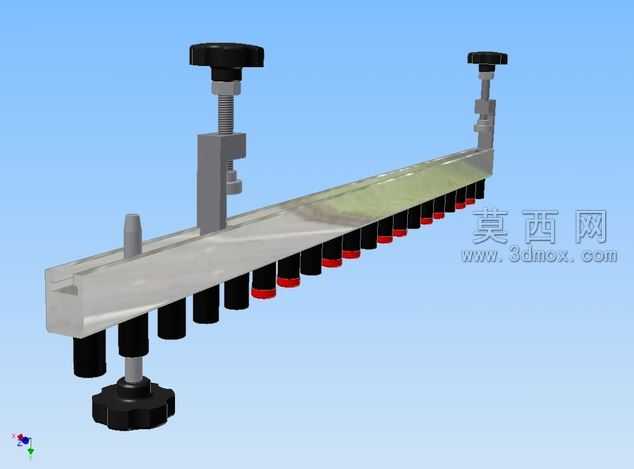

本作品为面向木制品批量钻孔加工的定位钻模板装置，采用Autodesk Inventor完成全参数化三维建模，建模过程中先完成核心基准构件的参数搭建，再依次装配定位基准、夹紧机构、钻套阵列组件，所有零件间的装配约束完全匹配实际工装的运动逻辑，可通过参数调整适配不同厚度的板材加工需求。渲染阶段采用写实材质方案，木质板材部分还原了实木多层板的纹理质感，调整了木纹的走向与凹凸贴图参数，还原真实板材的表面肌理；金属构件部分区分了不同加工工艺的材质表现，夹紧螺杆、调节旋钮采用发黑处理的金属材质，添加了细微的磨砂质感与边缘倒角的高光反射，钻套部分采用淬火钢材的亮面金属材质，通过粗糙度参数调整区分出与夹紧结构的材质差异，白色定位基座采用硬质工程塑料材质，还原了工装常用尼龙基材的哑光质感。结构设计上，装置采用侧挂式夹紧结构，通过上下两个可调旋钮实现装置在板材边缘的快速装夹固定，无需额外辅助固定工具，装夹行程可覆盖常规家具板材的厚度范围；钻套采用等间距直线阵列排布，统一适配8毫米直径的钻脚，钻套与基座采用过盈配合的装配结构，可在长期钻孔作业中保持定位精度，避免钻套偏移导致的孔位误差；定位基准边与板材侧边完全贴合，保证阵列孔位与板材边缘的平行度，消除人工划线定位带来的累积误差。设计思路围绕家具木制品批量钻孔的实际痛点展开，传统木工钻孔依赖人工划线定位，单块板材的多排孔位加工耗时长、孔位一致性差，批量加工时容易出现孔位偏差导致部件装配错位，本钻模板通过标准化的钻套阵列实现孔位的快速定位，装夹完成后即可直接沿钻套进给钻头，无需反复测量划线，大幅提升木制品钻孔工序的加工效率与孔位精度，装置的夹紧结构可快速拆装，能够在不同规格的板材上快速切换使用，适配家具制造场景中多规格板材的钻孔加工需求，整体结构紧凑无冗余部件，操作逻辑简单，一线木工无需复杂培训即可快速上手使用。
