定子核心装配定位对齐工装结构

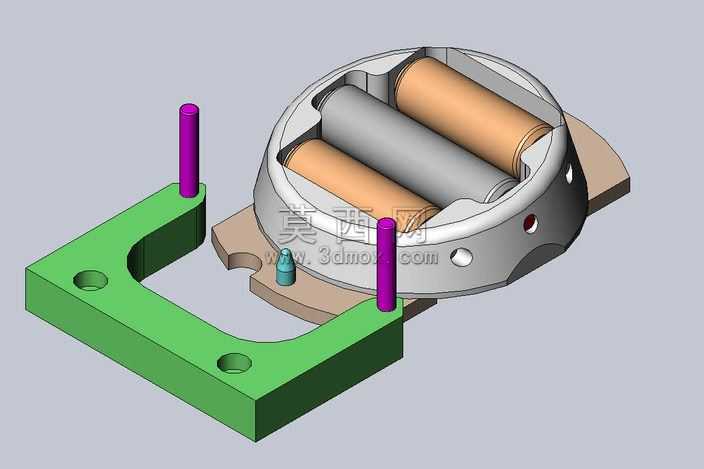

本作品为定子装配工序所用的定位对齐工装三维模型，整体通过三维参数化建模完成全结构构建，建模过程中对各配合部件的公差预留、装配间隙做了精细化设定，确保虚拟装配状态下各部件无干涉、可顺畅完成模拟装配动作。模型渲染阶段采用写实材质方案：U型定位基座采用哑光绿色硬质合金材质，还原工装基座耐磨、高强度的材质特性，表面做了细微的磨砂质感处理，模拟实际工装使用过程中的轻微磨损肌理；两根定位销采用亮紫色阳极氧化硬质合金材质，突出定位部件的视觉辨识度，销柱表面做高光亮面处理，体现定位销的高精度加工表面质感；待装配的定子组件部分，外壳采用银灰色金属哑光材质，表面预留了安装孔位、定位标识点的细节结构，内部的卷绕定子铁芯采用暖铜色哑光材质，还原铁芯叠片的层叠质感，中间的中心轴采用冷灰色金属亮面材质，体现轴类零件的精加工表面特性。结构设计上，U型基座设置了两个沉头安装孔，用于工装在装配工位的固定安装，两根垂直定位销的位置严格匹配定子组件的定位孔位，基座上还设置了小型辅助定位柱，用于定子放置时的初定位，避免定子放置偏移导致定位销磕碰损伤。设计思路围绕定子装配过程中的周向对齐、轴向定位需求展开，通过刚性定位结构替代人工目视对齐的操作方式，能够有效提升定子装配的对位精度，降低装配过程中部件磕碰的概率，同时工装的开放式U型结构设计，方便定子组件的取放操作，适配批量装配工序的作业节拍需求，模型完整还原了工装与定子组件的配合状态，各部件的连接关系、定位逻辑清晰可查，可直接用于工装结构优化、装配工序模拟的参考使用。
