跳汰机框工装夹具三维结构设计

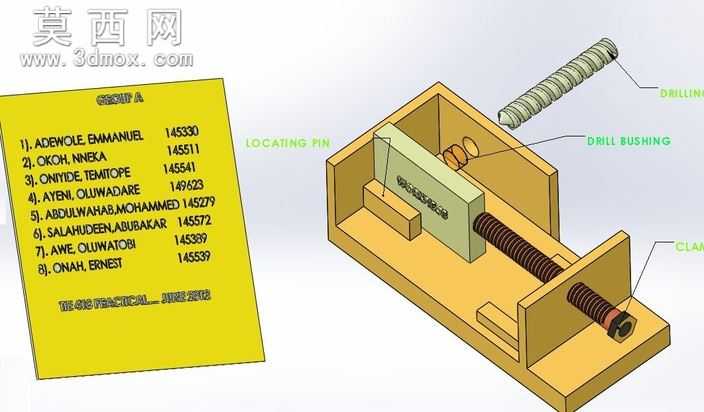

本模型为跳汰机加工用工装夹具的完整三维设计成果，采用SolidWorks完成全参数化建模，所有零件均按照机械加工工装的实际设计规范构建，装配关系完全还原真实工装的运动逻辑与配合精度。建模过程中首先完成基座主体的结构搭建，基座采用槽型框式结构，作为整套夹具的承载基础，侧壁预留钻套安装位与定位销装配槽，底部设置定位凸台用于工件的初定位，建模时对基座的壁厚、安装槽公差、凸台定位尺寸均按照实际机加工装的精度要求设置参数，保证结构强度的同时兼顾加工工艺性。定位零件部分包含LOCATING PIN定位销与DRILL BUSHING钻套，定位销采用阶梯轴结构建模，与基座的定位槽采用间隙配合参数设置，保证工件装夹时的定位精度，避免工件在加工过程中出现位移；钻套按照标准钻套参数建模，内孔尺寸匹配对应钻孔加工的钻头直径，外圆与基座安装孔采用过盈配合设计，建模时还原钻套的导向倒角结构，保证钻孔加工时钻头的进给导向精度。夹紧机构采用螺杆夹紧结构，建模时还原了夹紧螺杆的梯形螺纹结构，与基座端板的螺纹孔完全啮合，螺杆端部设置夹紧压块，压块与螺杆端面采用转动配合设计，保证夹紧时压块可贴合工件表面，避免螺杆转动时带动工件偏移；螺杆尾部设置操作方头，还原真实工装的操作结构，方便操作人员使用扳手完成夹紧操作。工件部分还原了待加工的跳汰机框板类零件，板件表面带有标识文字，建模时通过包覆特征完成文字的浮雕效果，还原真实工件的外观特征。整套模型的装配过程严格按照实际工装的装配顺序完成，添加了对应的配合约束：定位销与基座的同轴配合、钻套与安装孔的同轴配合、夹紧螺杆与端板的螺纹配合、压块与工件表面的重合配合，同时添加了螺杆转动的运动限位，模拟真实工装的夹紧行程。渲染阶段采用机械工装常用的金属材质，基座与结构件采用铸铁哑光材质，螺杆、定位销、钻套采用合金钢材质并添加表面氧化处理的质感，工件采用黄色板材涂装效果，通过不同材质的区分清晰展现各零件的功能分区；渲染视角采用爆炸图与装配体结合的展示方式，爆炸视图清晰标注各零件的名称与安装位置，直观展现整套夹具的组成结构与装配逻辑。设计思路围绕跳汰机框类零件的钻孔加工需求展开，针对板类零件多工位钻孔的加工痛点，通过框式基座实现工件的快速定位，搭配可更换的钻套适配不同孔径的钻孔需求，螺杆夹紧结构操作简单、夹紧力稳定，能够满足批量加工时的装夹效率与加工精度要求，整套结构无复杂冗余设计，所有零件均为常见机加工件，加工成本低、维护方便，完全适配跳汰机框类零件的实际钻孔加工工况。
