直流枪管双插孔固定安装支座

　　这套结构件的核心作用，是为直流枪管类插接部件提供稳定的双工位安装承载，在小型调压供电设备、实验测试台架、便携直流输出装置的面板装配场景中十分常见。日常设备运维里，枪管插接端长期承受插拔侧向力，若直接固定在薄设备面板上，反复受力后面板开孔处极易出现变形、插接松旷、接触对位偏移的问题，这款安装架正是为解决该痛点设计：将两个枪管插孔的承载受力从设备外板转移到独立刚性支架上，面板仅承担外观遮蔽与初步定位功能，所有插拔载荷、部件自重都由支架本体分散传递，大幅提升插接结构的长期可靠性。

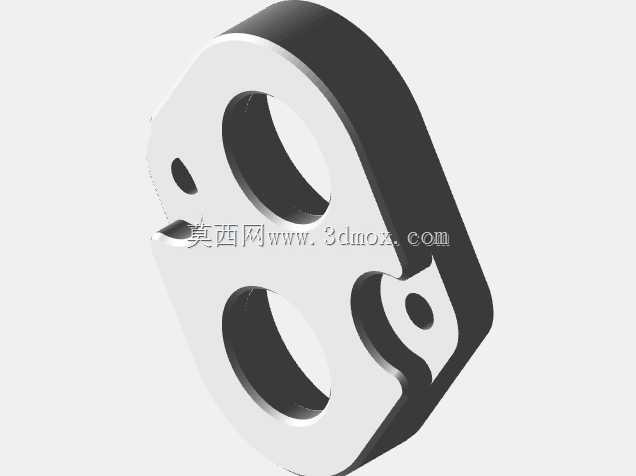

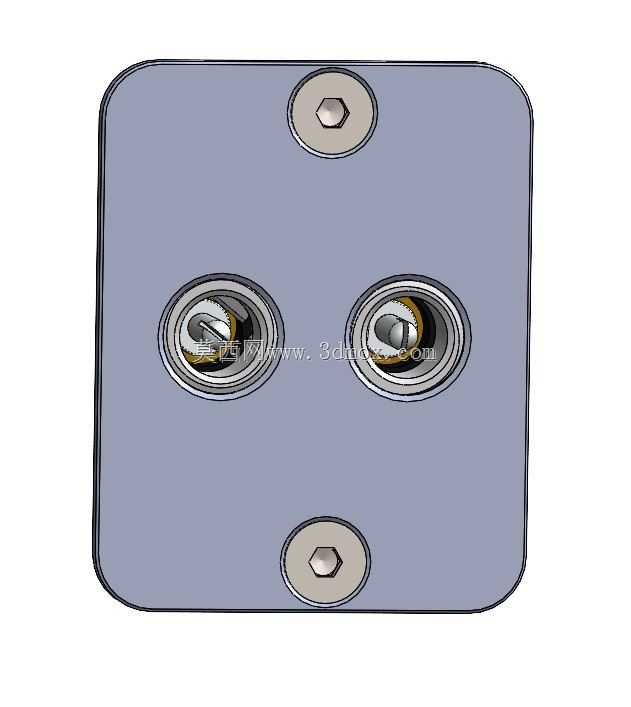

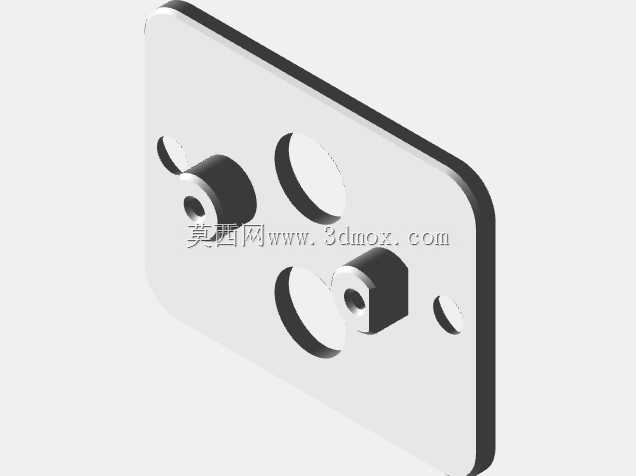

　　从外形尺寸边界来看，支架整体轮廓长宽约5.5×2.1英寸，适配安装的枪管组件轴向长度边界为38×25mm，板体四个角做了大圆角过渡处理，没有尖锐锐边，既避免装配过程中划伤操作人员线束绝缘层，也能适配设备内部局促的安装空间，不会和周边走线、相邻电子元件发生边角干涉。板体上的开孔布局经过受力校核：两个主插孔居中对称布置，插孔周边预留了足够的衬套压装台阶，两个紧固安装孔分别布置在板体上下端的中轴线上，采用内六角沉头螺钉锁紧的形式，螺钉头部完全沉入沉孔内，支架正反两面都没有突出的螺钉端头，装配后支架两侧都能贴合安装基准面，不会出现凸点顶起、贴合间隙不均的问题。

　　设计过程中优先考虑了空心衬套的装配工艺逻辑：枪管插孔和支架板体之间并非刚性硬接触，而是通过空心衬套作为中间连接过渡件。衬套一方面可以补偿插孔金属件和支架板材之间的装配公差，吸收插拔过程中产生的微小振动，避免金属硬接触长期摩擦出现磨损松旷；另一方面衬套的翻边结构可以轴向限位枪管组件，不需要额外加装卡簧或者定位销，减少零件数量的同时也简化了装配工序。实际建模时需要重点保证衬套安装孔的同轴度公差，两个主插孔的中心距要和枪管接插件的标准对位尺寸完全匹配，若孔位偏差超过0.2mm，装配后枪管插头会出现插接过紧或者对位歪斜，长期使用会加剧接触件的磨损。

　　支架的板材厚度选型经过受力测算，既要控制整体重量、避免过多占用设备内部空间，又要保证在单侧枪管承受50N侧向插拔力时，板体变形量小于0.1mm，不会出现插孔歪斜移位。上下两个紧固点的间距经过优化，锁紧后支架的抗弯截面模量足够覆盖两个插孔的受力范围，即使两个枪管同时进行插拔操作，支架也不会出现绕紧固点的翘曲变形。板体表面做了平整钝化处理，没有多余的凸起结构，在设备内部布局时，可以紧贴设备内壁或者绝缘隔板安装，不需要额外预留大量避让间隙。

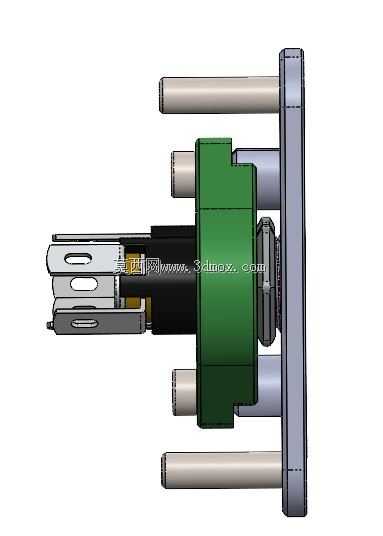

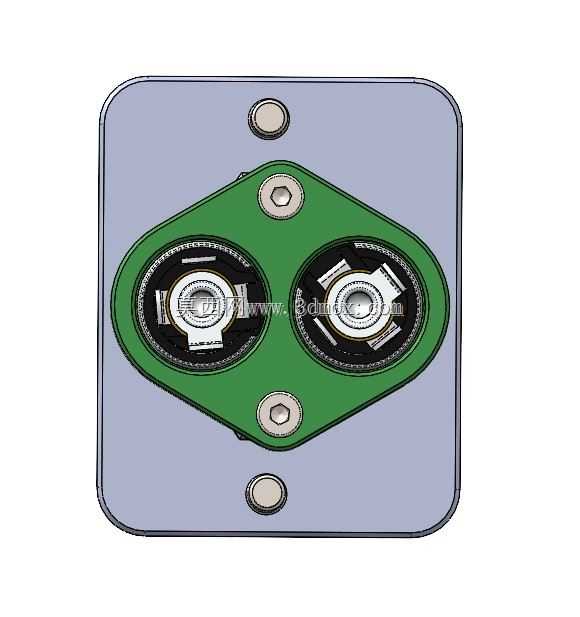

　　从应用适配性来看，这款支架既可以用在交流稳压器的直流输出端口改造场景，也可以适配小型测试电源、实验台直流输出模块的端口固定，双插孔的布局可以同时支持两路直流输出接口的安装，不需要在设备面板上分别制作两个独立固定支架，减少了面板开孔数量，也让内部走线排布更加整齐。建模过程中所有开孔的沉孔深度、衬套配合间隙、圆角半径都按照实际机加工与钣金加工的工艺要求设定，没有出现无法加工的负角度或者壁厚过薄结构，支架最小壁厚处满足刚性要求，不会在锁紧螺钉时出现板体压溃变形的问题。装配时可以先将两个枪管组件和空心衬套预压入支架的主插孔内，再将整体组件从设备内侧对准面板开孔送出，最后从支架背面锁入上下两个内六角紧固螺钉，整个装配流程不需要复杂工装，单人即可快速完成，后期维护拆卸时也只需要松开两颗螺钉，就能将整个支架连同插孔组件一同取出，检修更换接触件十分便利。
