8P8C直插式RJ45网络接口插座

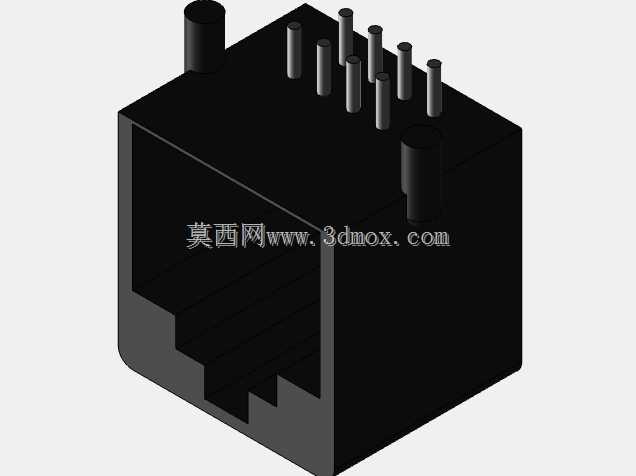

　　在做整机结构布局时，网口这类外露接插件往往是最先卡住外壳开孔和PCB边界的零件之一，这次梳理的这款8P8C规格RJ45插座，正是工控主板、通信终端、网络交换设备里最常见的板载连接端口。它采用全塑封黑色绝缘本体，正面是标准的水晶头插接腔，腔体内预留了八芯接触端子的让位空间，开口下缘做了阶梯状防呆轮廓，能引导RJ45水晶头以正确姿态插入，避免反插或偏插导致端子压弯。

　　从安装方式看，这款插座属于直插板载型，本体顶部伸出两排共八根金属引脚，引脚间距按标准PCB焊盘网格排布，波峰焊或回流焊后直接固定在电路板上，信号路径短，适合百兆乃至千兆以太网的差分走线。除了信号引脚，本体两端还各有一根较粗的固定柱，焊接后起到机械加固作用——这一点在频繁插拔网线的现场尤为关键，单纯靠八根细引脚承受插拔力很容易造成焊盘起翘，两根固定柱把侧向推力直接传导到PCB基材上，端口的抗插拔寿命能提升数倍。

　　外形上本体近似立方体，正面插接腔占据了整个端面，腔体深度按水晶头插入行程设计，保证插头到位后卡扣能完全弹入本体上方的让位槽。顶部除引脚外还设有两个圆柱形定位凸柱，对应外壳或屏蔽罩上的定位孔，装配时起到预定位作用，让面板开孔与插口精准对正。做结构设计时需要重点核对几个边界尺寸：一是本体总高度，决定了PCB到外壳内壁的最小净空；二是引脚伸出长度和排布坐标，直接关系到PCB封装库的焊盘位置；三是正面插口的轮廓尺寸，用于在钣金或塑料外壳上开出避让孔，孔边与插口之间通常留零点几毫米的间隙，既保证外观缝隙均匀，又不至于因公差累积挡住插头。

　　实际选型中这类插座用量极大，路由器、交换机、IP电话、安防NVR、PLC通信模块、工业网关乃至台式机主板上都能见到同形态端口。设计思路上，绝缘本体多用耐高温工程塑料注塑成型，兼顾焊接时的耐温要求和长期使用的绝缘性能；内部八根接触端子采用弹性金属片，镀金或镀锡处理，水晶头插入时产生正向接触压力，保证接触电阻稳定。模型把本体、插接腔、顶部引脚、固定柱和定位柱都做了写实还原，结构工程师在整机干涉检查时，可以直接用它核对外壳开孔、插拔行程以及与周边电容、电感等高大元件的间距；硬件工程师则能据此确认PCB封装的引脚坐标和固定柱位置。

　　布局时还要注意插口前方的操作空间，网线水晶头插入和拔出都需要手指或卡扣按压的余量，面板到插口端面不宜过深，否则用户难以按下水晶头弹片。引脚后侧的走线区要避免布置过高元件，防止插座落板时干涉。整体而言，这是一款结构成熟、通用性极强的板载网络连接器，把它的三维形态准确纳入整机模型，能在设计阶段就暴露开孔错位、净空不足、焊盘对偏等常见问题，减少后期打样返工。
