槽型光电位置探测传感器三维结构

　　槽型光电探测器件在自动化设备里属于很常见的位置反馈元件，常被布置在运动轴的原点、极限位置、料道通过点以及旋转机构的相位检测位置。它不像接近开关那样依赖金属感应面，也不像普通对射光电需要分别安装发射端和接收端，而是把红外发射与接收光路集成在同一个U形壳体内部，中间留出固定宽度的检测缝隙。被检测物体从缝隙中经过时，会遮挡红外光束，器件输出电平随之翻转，控制系统据此判断工件是否到位、机构是否回到原点或者转盘是否运行到指定工位。

　　这类器件的结构重点并不在复杂曲面，而在安装边界、插针位置、槽口尺寸和周边避让关系。外壳主体采用黑色不透光树脂封装，一方面保护内部发射管、接收管和处理电路，另一方面抑制环境杂散光进入接收区域，降低误触发概率。壳体两侧形成较高的遮光壁，光路从一侧穿过槽口到达另一侧，槽口宽度决定了可插入遮挡片的厚度范围，也决定了安装时遮挡叶片的允许偏差。实际设备中通常会使用薄金属片或注塑挡片随运动部件进入槽内，挡片进入深度不能过浅，否则边缘抖动可能造成信号不稳定；也不能触碰槽底或侧壁，否则长期摩擦会磨损壳体并产生机械卡滞。

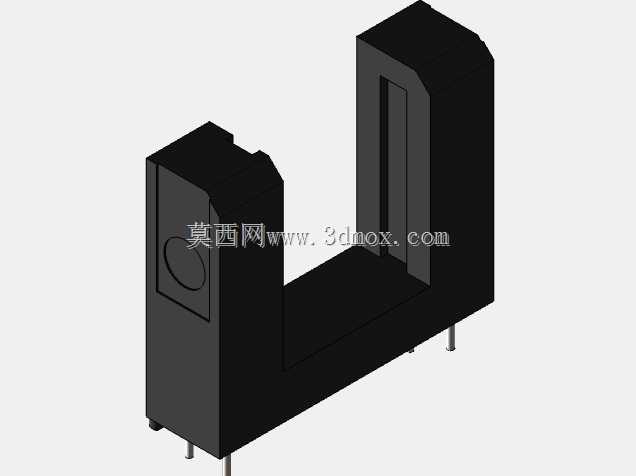

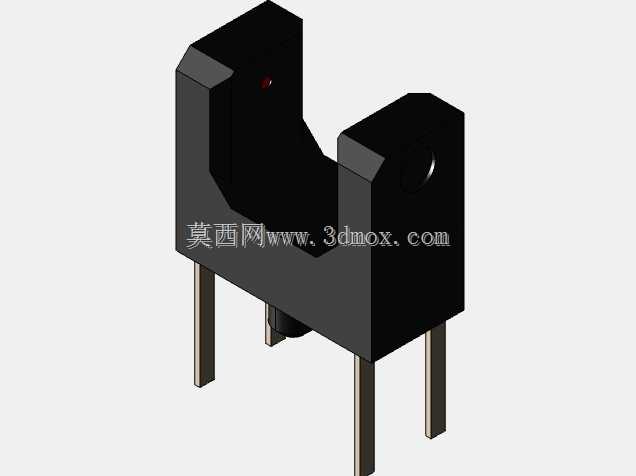

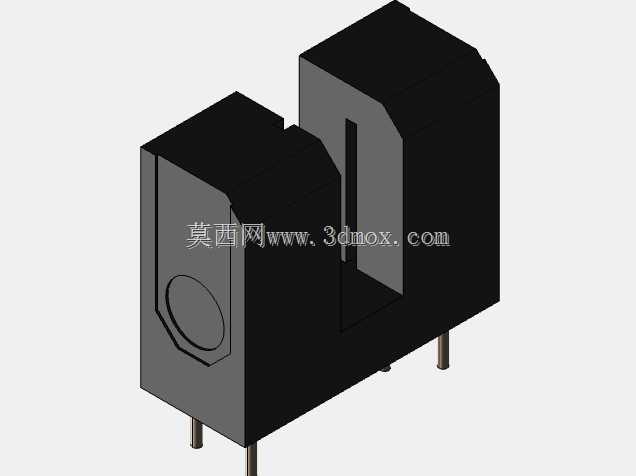

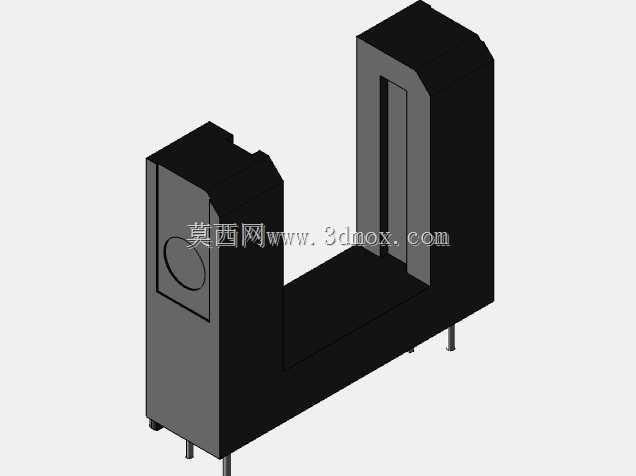

　　从三维建模角度看，外形可以拆分为左右两个封装体、中间连接基座、顶部遮光轮廓、前端圆形光学窗口以及底部直插引脚。左右模块相对布置，中间形成开放槽道，外壳边角带有小幅倒角和斜切面，这些细节在装配校核时不能忽略。若模型只做近似方块，设备内部走线槽、支架折弯边或相邻连接器可能在干涉检查中被误判为可通过。引脚从底部伸出，呈单列或双列分布，适合焊接在PCB板上；建模时需要保留引脚直径、伸出长度和中心间距，因为电路板开孔、波峰焊空间以及外壳底部到板面的安全高度都依赖这些边界。

　　安装方式上，这类传感器既可以直接插装在控制板上，也可以通过侧面固定孔、支架或卡扣安装在设备机架附近。直接板载安装时，要关注器件本体高度与上方护罩、线槽、线缆的距离，槽口方向应与遮挡片运动方向一致，挡片平面应尽量垂直于光轴，避免斜插导致有效遮挡面积变化。支架安装时，螺钉锁紧面不能压到壳体薄弱区域，定位基准最好选择器件外形的对称面或槽口中心线，这样光电触发位置与机械原点之间的换算更直接。对于高速往复机构，还应检查遮挡片经过槽口时的横向窜动，保证其在全行程内不与槽壁接触。

　　在输送线和分拣机构中，这类器件常用来检测小工件通过、料仓有无物料以及摆臂位置；在打印、复印、金融终端和小型自动化装备中，也可用于纸张边缘检测、轮盘计数和马达复位。由于发射和接收已经预装对齐，现场使用时不需要花时间调整两颗独立光电头的同轴度，只要保证遮挡物能够可靠进入槽内并完全切断光束即可。电路连接方面，输出端通常需要与上拉电阻、控制器输入端口或驱动负载匹配，接线时要注意供电极性和信号逻辑，机械设计人员则需要把接插件、线束弯曲半径和维修插拔空间一并纳入布局。

　　建模过程中，光学窗口区域宜以独立特征表达，便于后期渲染时区分半透明或深色窗口材料；外壳分模线、拔模斜度和引脚根部过渡也应适度保留，使模型既能用于整机布局，也能用于装配指导。槽口内侧壁需要保持平直，周边不得布置容易产生碎屑脱落的摩擦件。对于有粉尘、纸屑或薄膜碎片的场景，安装角度应避免污染物直接落入槽内，必要时在结构上增加护挡，但护挡不能遮挡光路或影响挡片运动。

　　整机设计时，传感器的触发位置应在机械限位之前留有足够余量，避免运动部件越过电气检测点后直接撞击硬限位。调试阶段可以通过缓慢移动轴系观察信号翻转点，再结合槽宽和挡片边缘位置确定原点偏移量。若遮挡片太薄或边缘开孔过大，光束可能无法被完全切断，导致输出信号抖动；若遮挡片过宽，则会占用更多行程空间。综合来看，这类槽型探测器件的三维价值主要体现在精确表达槽口、引脚、本体高度和安装方位，使结构工程师在PCB堆叠、支架设计、运动路径检查和维护空间评估时都能直接使用。
