Arduino磁性检测传感电路板结构

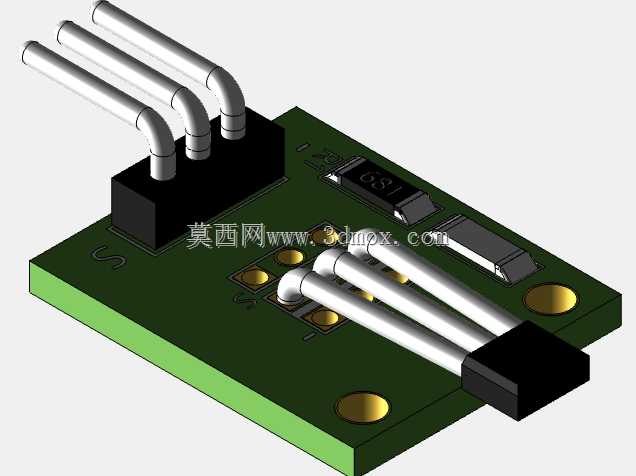

　　这套磁性传感模块的三维结构围绕小型嵌入式检测场景搭建，主体采用矩形PCB承载板布局，板体边缘做规整切角处理，四角预留镀金安装通孔，可直接通过M2规格螺钉固定在设备机架、实验台架或自动化产线的检测工位上，安装孔位间距适配通用开源硬件的固定规范，无需额外定制转接支架即可完成装配。板体上下两侧分别布置两组弯针排座，每组排座集成三根弯折成型的金属插针，插针先垂直穿出黑色塑料基座后做90度水平弯折，既可以直接插接到Arduino控制板的对应IO引脚，也能通过杜邦线外接扩展电路，弯针的弯折角度经过校准，插接后不会与板上贴片元件发生空间干涉。PCB板面上贴装多颗黑色贴片电子元件，包含信号调理芯片、限流电阻与状态指示元件，板面丝印清晰标注引脚定义与元件位号，镀金焊盘均匀分布在走线节点处，保证电气连接的可靠性。

　　从实际工程应用来看，这类磁性传感模块常部署在工业设备的行程限位检测、门窗开合状态监测、流水线工件计数、小型机器人转速测量场景中：在自动化分拣线上，模块可固定在输送带侧边，当带磁标工件经过时，板载磁敏元件捕捉磁场变化，输出开关量信号给主控板，触发分拣机构动作；在智能装备的柜门监测点位，模块贴装在柜体框架处，柜门磁吸块靠近或远离时，传感器快速输出通断信号，无需机械接触即可完成状态采集，避免机械触点长期磨损失效的问题；在教学实验场景中，模块配合Arduino控制板可快速搭建磁场检测、接近开关、转速测量实验，弯针插接的方式能大幅缩短接线调试周期。

　　结构设计层面，整块电路板的元件排布遵循信号流向逻辑，磁敏检测元件布置在板体靠近外侧的区域，尽可能靠近被检测磁场源，降低PCB板材与周边结构件对磁场信号的衰减影响；信号处理芯片布置在板体中部，周边走线短而规整，减少信号传输过程中的干扰；两侧排座分别对应电源输入、信号输出与接地引脚，引脚间距符合标准2.54mm排针规范，兼容市面绝大多数开源硬件扩展接口。黑色塑料排座采用耐高温绝缘材质，包裹插针根部，既固定插针相对位置，也避免焊接、插拔过程中插针歪斜短路，插针表面做镀锡处理，导电性能稳定，多次插拔后仍能保持良好接触。板体四角的安装通孔做金属化包边处理，螺钉锁紧时不会出现PCB基材开裂的问题，安装孔周边预留足够的扳手操作空间，装配时不用拆卸板上元件即可完成锁紧操作。

　　安装边界方面，板体整体厚度控制在1.6mm标准PCB厚度范围，加上两侧排座与插针的总高度不超过12mm，水平方向弯折后的插针向外延伸长度约8mm，在机柜内安装时只需预留出板体长宽各加10mm的平面空间，高度方向预留15mm的净空即可满足插接线缆的弯曲需求。模块工作时无需额外加装复杂防护结构，普通工业环境下可直接裸露安装，在多粉尘场景中可搭配透明绝缘防护壳罩住板体，防护壳预留对应插针接口与检测面开窗，不会遮挡磁敏元件的磁场接收路径。建模过程中完整还原了PCB基板的绿色阻焊层、金色焊盘、黑色贴片元件、金属弯针与塑料排座的所有细节，元件之间的装配间隙、插针的弯折圆角、板面丝印标识都按实际加工比例呈现，结构工程师可直接将该模型嵌入整套检测设备的装配体中，校验安装空间、干涉情况与接线走向，硬件开发人员也可参考该结构调整元件布局，优化传感模块的检测灵敏度与安装适配性。
