双探头测距超声波传感模组结构

　　这套双探头超声波测距模组的三维结构，围绕移动机器人近场避障、小型设备液位与物位检测、教学实验平台以及嵌入式电子套件的装配需求展开。模型把收发换能器、承载电路板、插接端子和贴片器件放在同一装配层级中表达，能够直接用于检查探头与板卡之间的空间关系，也便于在整机布局阶段判断传感器前方是否存在结构遮挡。

　　从实际用途看，这类模组依靠两只圆柱形超声换能器分别承担发射与接收任务，通过声波往返时间换算目标距离。它不像视觉器件那样依赖环境光照，在浅色墙面、透明障碍、粉尘较多或照明变化明显的场景中仍能提供稳定的距离反馈。机器人底盘前装、AGV侧边防护、智能垃圾桶满溢检测、水箱液位辅助判断、简易门禁与互动装置中，都能见到类似结构。建模时没有把它抽象成单一方块，而是保留了双探头并列布置、板边插接、元器件凸起等关键特征，使结构工程师在干涉检查时能看到真实占用空间。

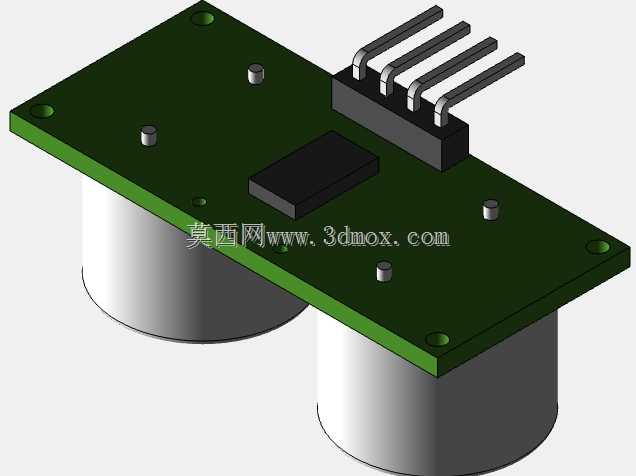

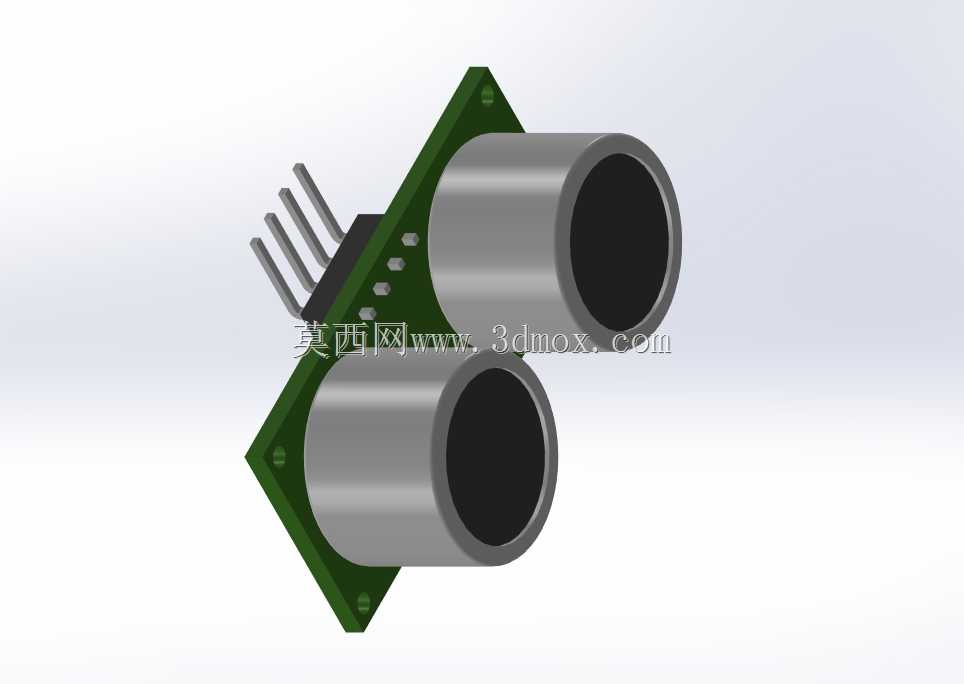

　　外形上，模组主体由一块矩形PCB和下方两只圆柱换能器组成。电路板承担电气连接与探头固定基准，板面上预留有多个安装孔位，孔位靠近板边和探头周围，适合用铜柱、螺钉或隔离柱固定到支架上。两只换能器从板体下侧伸出，圆柱轴线与板面垂直，工作时声路面应朝向被测方向，前方不能被外壳横梁、线缆扎带或装饰件遮挡。板上的黑色四针弯针座位于一侧，针脚向外弯折，便于与杜邦线或母座连接；这种侧向出线方式能降低整机堆叠高度，但在布线时需要给插头和手指操作留出余量。

　　设计思路上，板卡轮廓并非单纯围绕电气走线绘制，而是兼顾了探头直径、接插件高度和安装孔位置。探头之间保持固定间距，有利于形成稳定的声学视场；板面中央的贴片封装器件与周围小型圆柱焊点、定位件均按实体高度表现，避免外壳设计时只参考PCB厚度而忽略元器件顶部干涉。换能器与电路板交界处的过渡结构也被保留，能够提示装配时需要关注粘接、卡扣或焊接固定方式。若将该模组放入机器人外壳，建议在声路正前方开设连续开口，开孔区域至少覆盖两只探头的有效直径，外壳内壁与探头之间保留缓冲间隙，防止振动传递造成误触发。

　　安装边界方面，不能只按电路板平面尺寸预留位置。下方圆柱探头决定了模组的最低轮廓，上方插接端子和贴片器件决定了顶盖与板卡之间的净空；侧向接插件还会增加线缆折弯半径。水平安装时，板面孔位可作为主固定基准，探头端面应尽量处于同一平面；垂直安装时，则要考虑线缆自重和接插件受力，避免长期振动使针座松动。若多只模组并排使用，探头之间应错开安装角度或设置分隔筋，减少相邻模组同时工作时的串扰。模型对这些高度差、孔位、针脚和探头外形的完整表达，使结构评审可以在开模或加工支架前完成空间校核，减少后期外壳返工。
