自动化产线立式零件进料输送机构

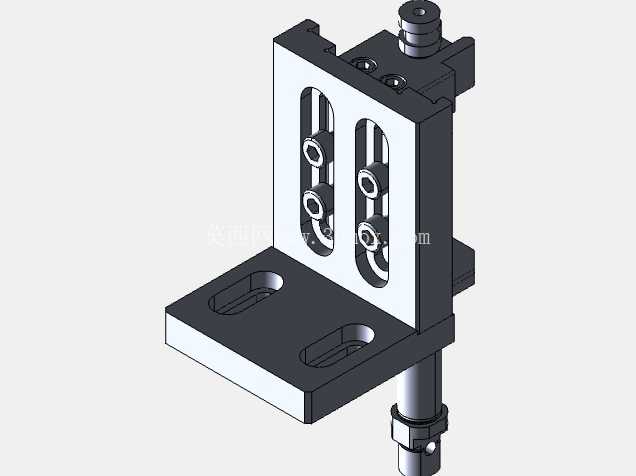

　　在3C电子、小五金冲压、低压电器装配这类离散制造产线里，单工位的小型零件精准进料一直是影响整线节拍的关键环节，很多场景下不需要大型振动盘搭配长距离输送轨道的方案，只需要在装配工位旁设置紧凑的立式进料机构，就能完成单个零件从料仓取位到装配工位的精准输送，这款立式进料机构就是针对这类窄空间工位的进料需求设计的。从实际应用场景来看，这类机构常布置在自动装配工位的侧方安装立板上，比如交流稳压器的小型铁芯、接线端子装配工位，或是小五金件的铆接、点胶工位旁，不需要占用过多的台面上部空间，所有安装基准都集中在后部的L型安装座上，安装时只需要在设备立板上加工对应四个安装孔位，就能完成整机固定，安装座的基准面做了铣平处理，平面度控制在0.

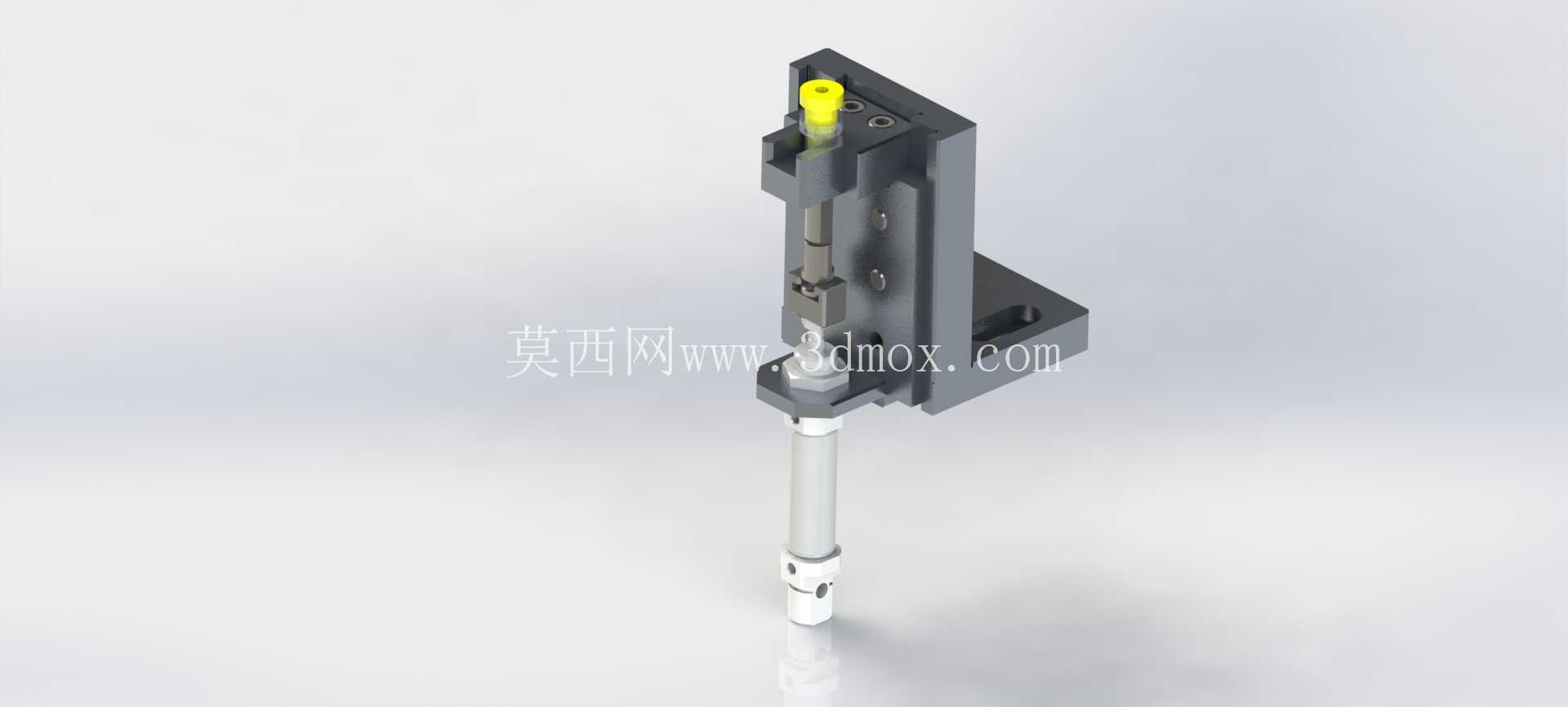

　　02mm以内，能保证机构安装后竖直方向的垂直度，避免送料杆运行过程中出现卡滞。从功能特性上看，这款机构采用竖直往复式送料逻辑，上部的驱动段内置直线运动副，搭配端部的黄色缓冲限位件，能在送料杆上行取料、下行送料的两个极限位置做柔性缓冲，避免硬碰撞带来的零件磕碰和机构磨损；下部的送料杆做了轻量化设计，杆身采用空心结构降低运动惯量，末端设置了零件夹持定位接口，能根据不同零件的外形更换对应的弹性夹头，适配直径3-10mm的轴类、套类小型零件的输送，送料行程可以通过上部的限位螺母做±15mm的调节，适配不同高度的装配工位需求。设计过程中优先考虑了机构的维护便捷性，整个驱动段的侧盖板采用快拆螺丝固定，日常维护时不需要将整个机构从设备上拆下，

　　只需要打开侧盖板就能对内部的运动副做润滑、对易损件做更换；送料杆和内部驱动块的连接采用快插式结构，更换不同长度的送料杆只需要松开侧面的紧定螺丝就能完成拆装，不需要拆解整个驱动腔体。从安装边界来看，整个机构的横向最大宽度不超过80mm，纵向安装座的深度为60mm，竖直方向总高度根据送料行程不同控制在220-280mm区间，安装孔位采用行业通用的30mm孔距标准，能直接适配现有多数自动化装配设备的立板安装孔位，不需要额外做转接板设计；机构的驱动接口预留了标准的气管接头安装位，既可以搭配笔型气缸做气动驱动，也可以更换为伺服电缸做高精度的位置控制，适配不同节拍、不同精度要求的产线场景。实际运行过程中，

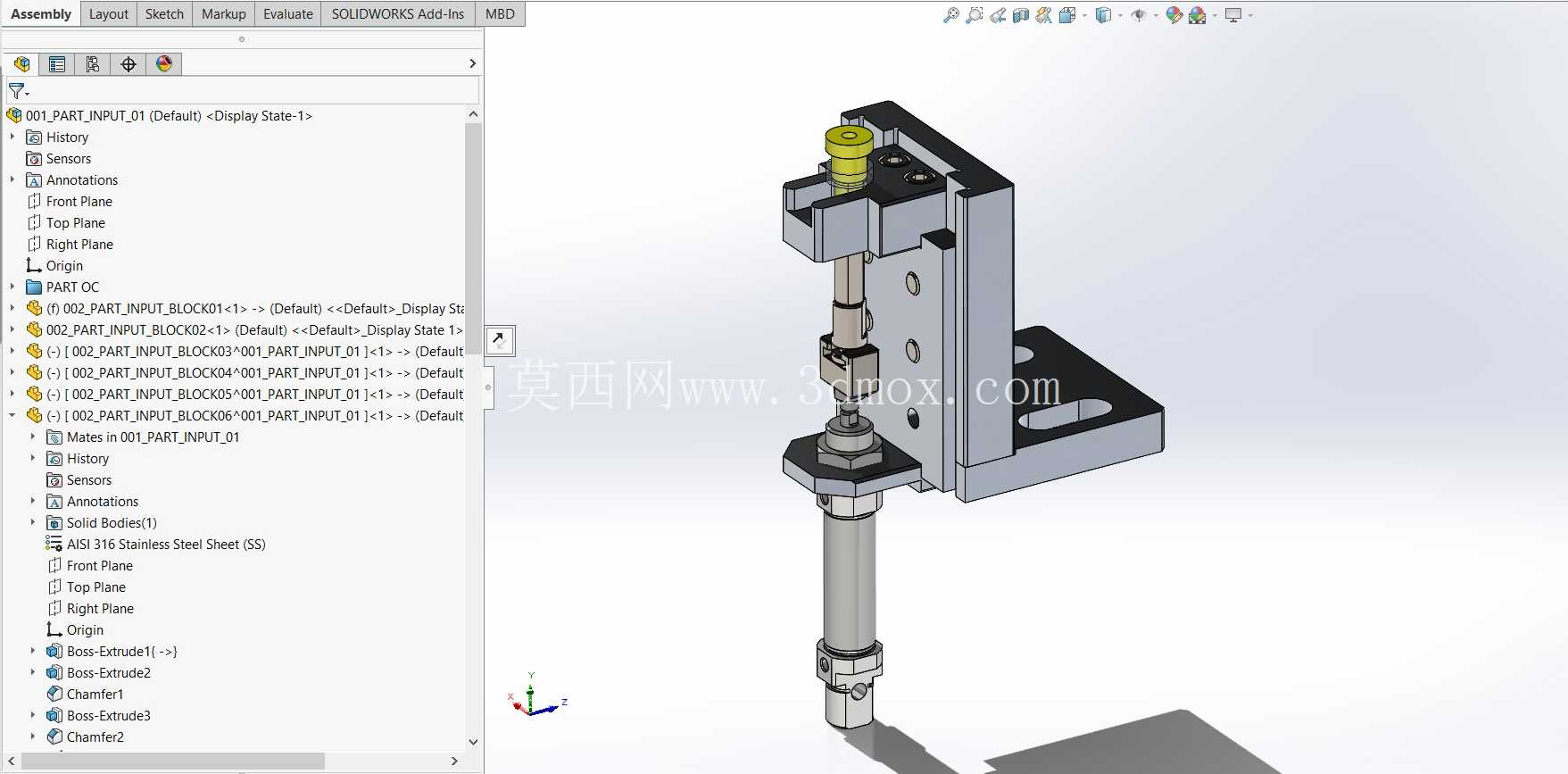

　　这类立式进料机构的送料节拍可以达到60次/分钟，重复定位精度能控制在±0.05mm以内，完全满足小型零件装配工位的进料精度要求，相比水平布置的送料机构，立式结构的落料风险更低，零件在输送过程中依靠送料杆端部的定位结构承托，不会因为输送过程中的震动出现零件偏移，也不需要额外设置零件压紧结构，简化了整个工位的结构设计。在做三维建模的时候，整个机构的装配层级做了清晰划分，安装座、驱动腔体、运动副、送料杆、缓冲件都做了独立的零件建模，配合关系完全按照实际装配约束设置，运动行程范围内没有干涉点，导入到装配环境中可以直接做运动仿真，验证不同行程下的机构运行状态，也能直接提取安装孔位、外形尺寸等参数用于设备整体的布局设计，不需要重新测绘建模。
