5V单通道继电器10A模块固定安装托板

　　在小型电控柜、实验台接线架以及DB类电子元件批量组装工位中，零散的继电器模块往往直接堆叠在台面或用扎带临时捆扎，既不利于接线对位，也给后期检修、模块更换带来额外麻烦。这块安装托板正是围绕5V单通道、10A负载能力的继电器模块设计的定位承载件，核心作用是把标准尺寸的继电器模块约束在统一基准内，让多组组装工序能够整齐排布、快速卡装，减少人工对位和反复调整的时间。

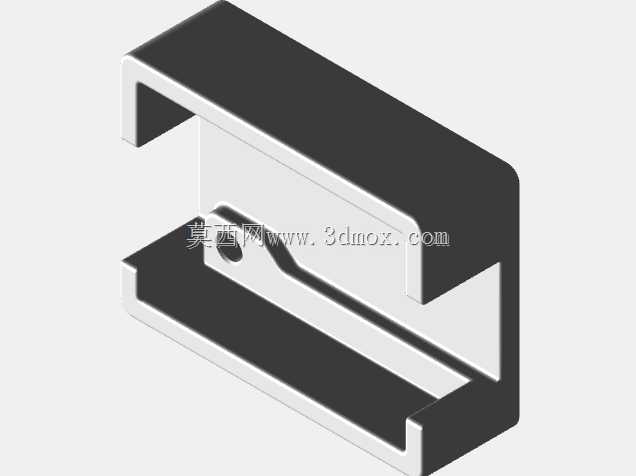

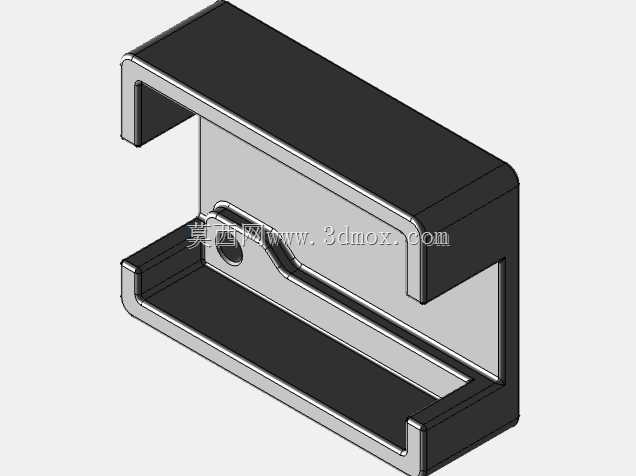

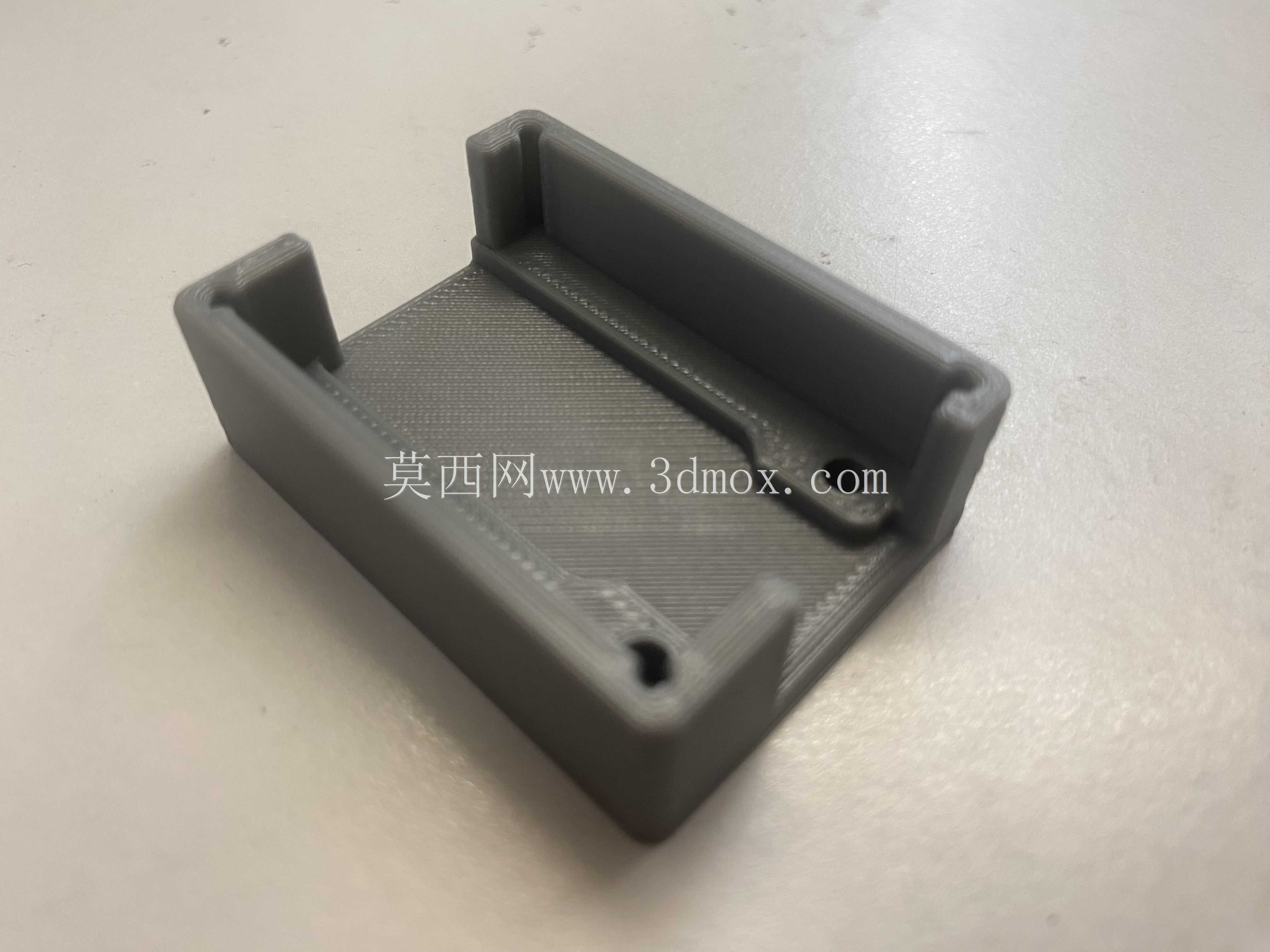

　　从结构形态看，托板采用浅槽式围边布局，底板承担主要承托面，三边或四边凸起的挡边形成半包围限位空间。继电器模块从开口方向滑入后，侧向挡边限制其左右窜动，端部挡边控制插入深度，底部平面提供稳定支撑，避免模块在接线拉扯、端子插拔过程中发生偏移。槽内并不是完全封闭的盒体，而是保留了开放侧和足够的上部空间，方便继电器本体、引脚、接线端子及导线从侧面或上方引出，也便于操作人员用手指或镊子取放模块。

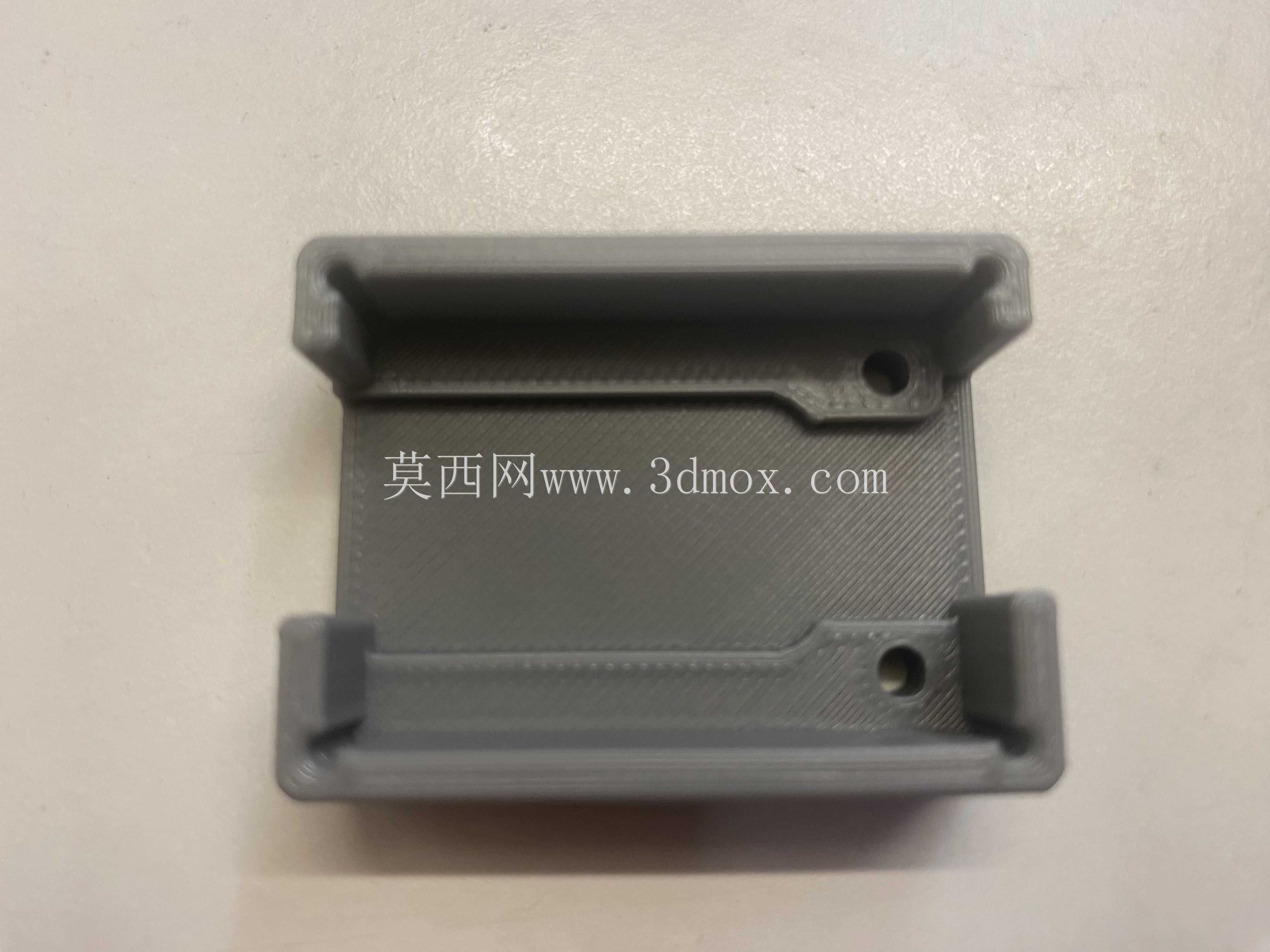

　　底板上设置的安装孔是整个件与外部机架、台板或装配治具连接的关键边界。孔位靠近托板边角区域，能够在螺钉锁紧后把受力点分散到承托结构外侧，降低底板局部翘曲风险。设计时需要关注孔边到挡边、孔边到板边的最小壁厚，保证锁紧时不会出现裂纹或明显变形。对于采用增材制造方式加工的件，孔位周围可适当增加局部厚度，使层间受力路径更连续；若后期改为注塑或铣削加工，也可在孔位下方增加沉台，进一步提升连接刚性。

　　尺寸边界方面，托板内腔宽度、长度和深度都围绕继电器模块的外轮廓确定。内腔宽度不能只按模块名义尺寸取等宽，需要预留装配间隙，使模块既能顺畅滑入，又不会在槽内明显晃动；挡边高度则要兼顾限位可靠性与取放便利性，过高会遮挡模块侧面标识和接线位置，过低则无法抵抗侧向推力。底板厚度需要平衡刚性与整体高度，过薄会在模块压紧或螺钉固定时产生弯曲，过厚则会增加材料占用并抬高安装面。端部开口位置应与模块接线方向一致，避免导线被迫小角度弯折。

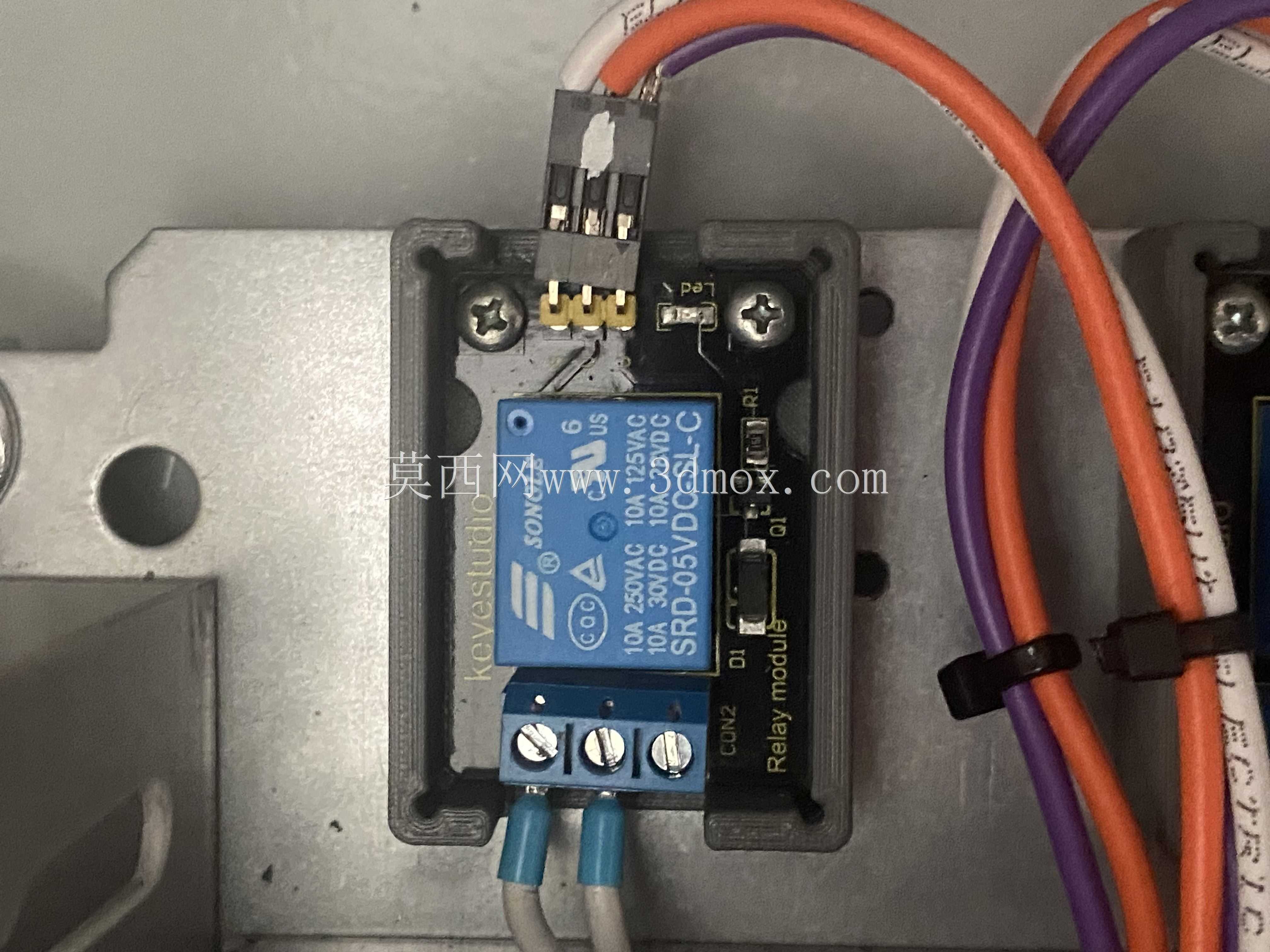

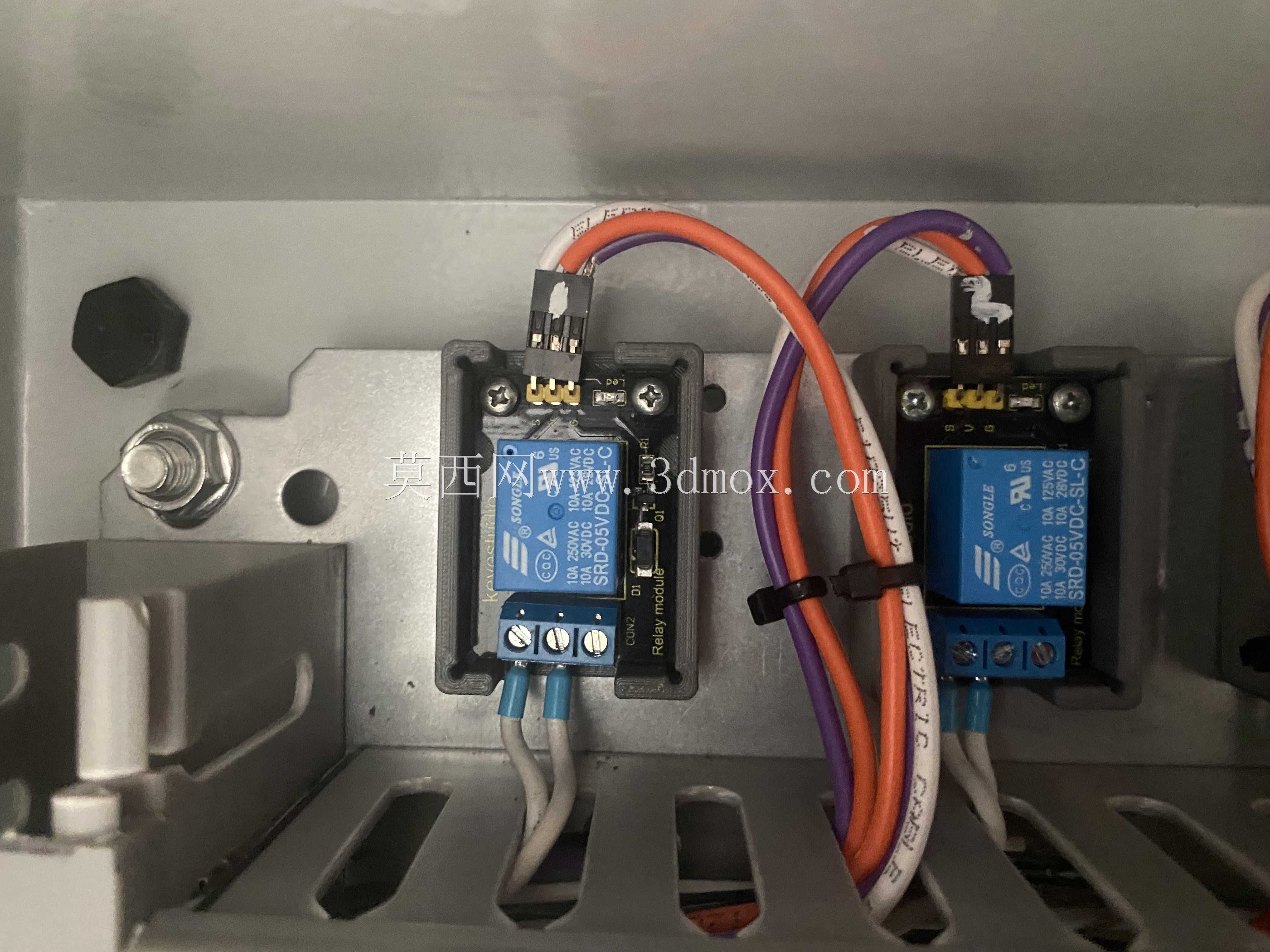

　　实际使用中，这类托板常固定在绝缘装配板、设备内侧安装面或小型测试工装上。继电器模块放入后，其控制端和负载端的接线位置相对固定，操作人员可以按照统一方向完成线束连接，降低不同工位之间装配姿态不一致的问题。对于需要多组继电器并列布置的场景，多个托板可按相同间距排列，使线束走向、标签位置和检修空间保持一致；对于单件调试场景，托板也能把模块与金属台面隔离，减少滑动和误碰。

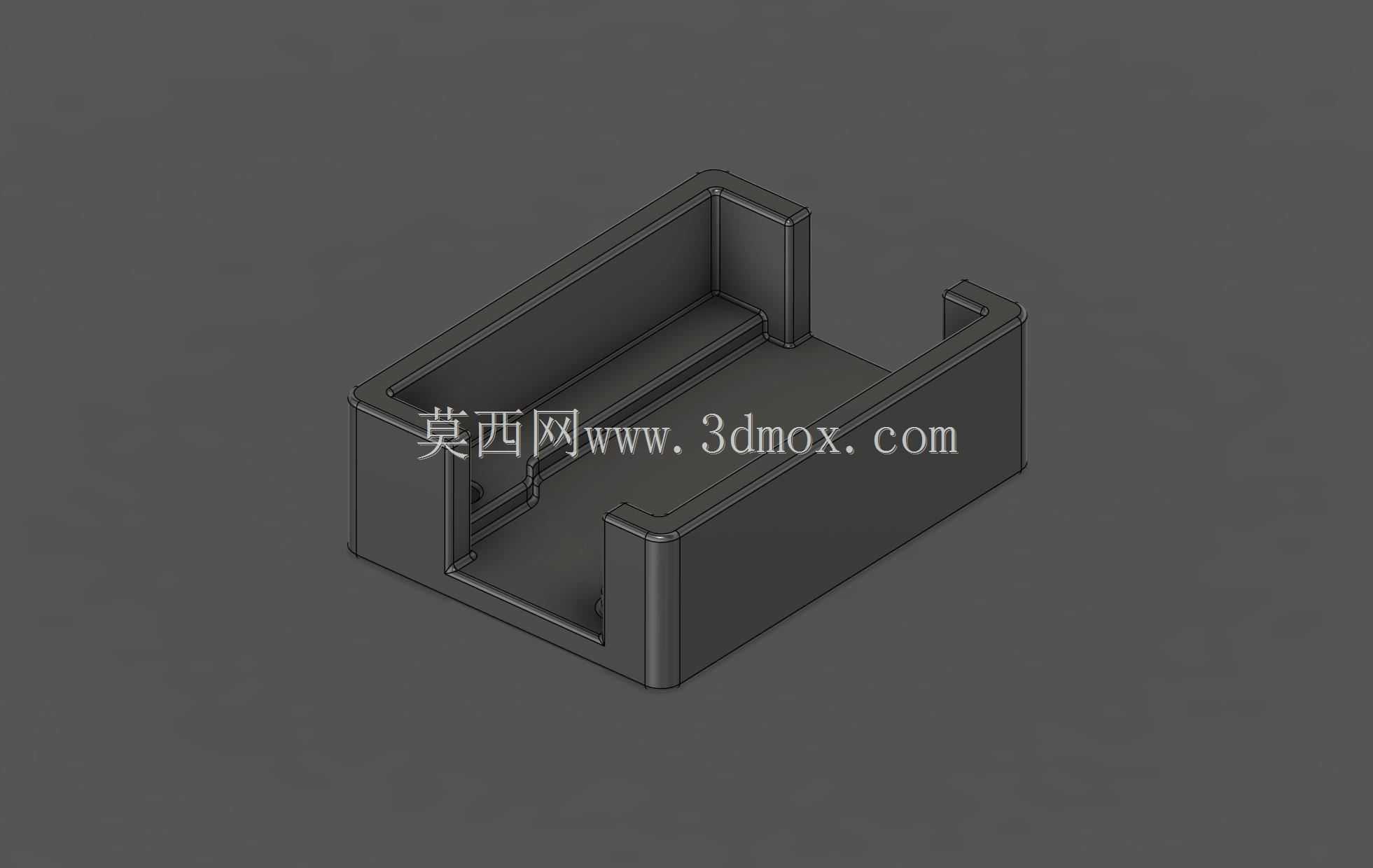

　　建模时应先建立继电器模块的包络体，再依据包络面反推托板内腔。挡边内侧可设置轻微导入斜度，入口处略宽、深处收至名义尺寸，这样模块在滑入过程中具有导向作用，不会因边角轻微误差而卡死。底板表面可保留细密纹理或浅加强筋，一方面增加模块与托板之间的摩擦，另一方面提高薄板的抗弯能力。加强筋不宜过高，否则会干涉模块底面；也不宜布置在模块引脚或焊点对应区域，以免压伤元件或造成放置不平。

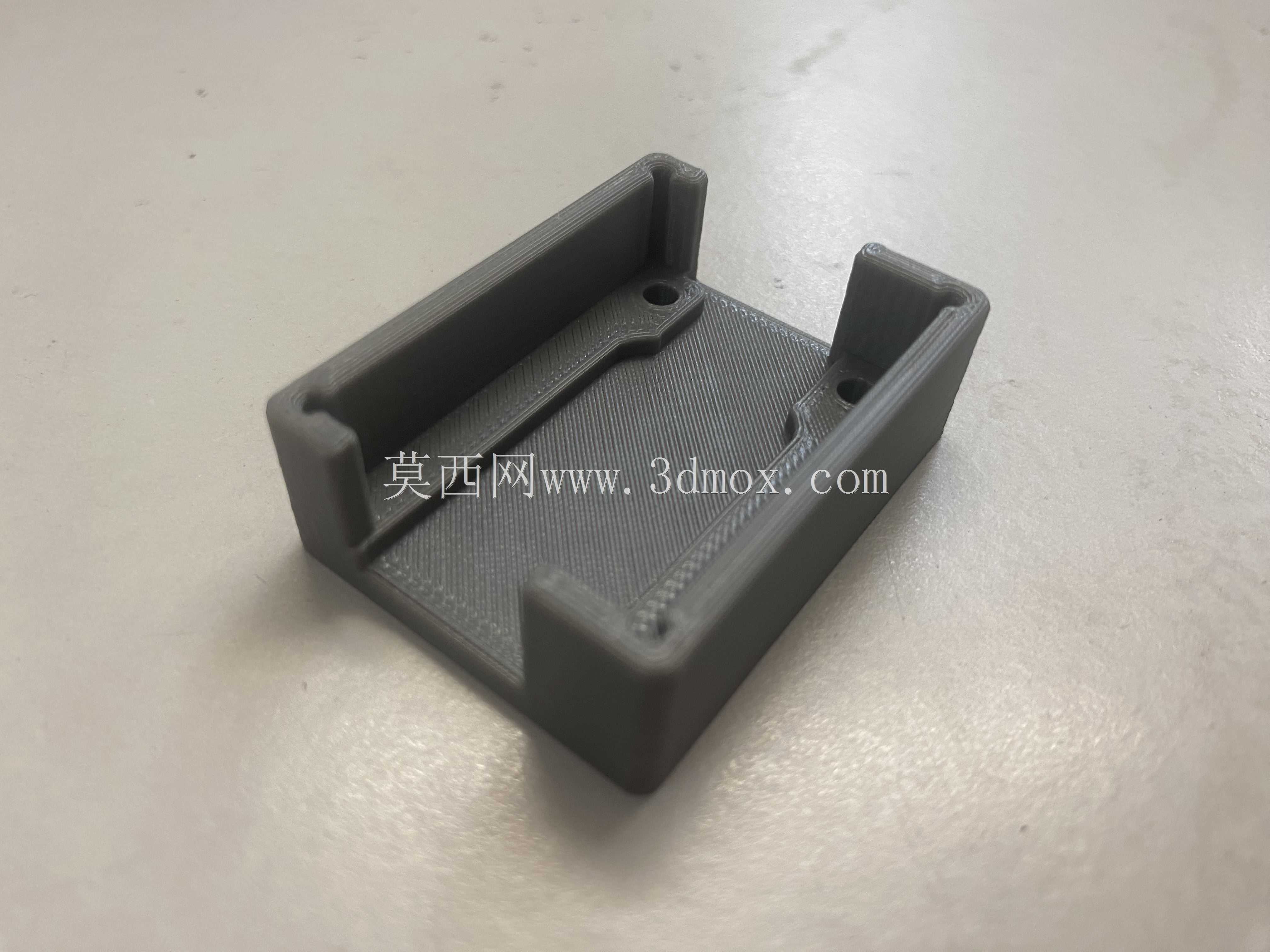

　　托板外侧轮廓以简洁直角过渡为主，便于在密集安装环境中并排贴合布置。边角处可做小圆角处理，减少应力集中，也避免3D打印层纹在尖角处产生翘边。挡边与底板交接位置应保留圆角或斜坡过渡，使载荷从侧壁连续传递到底板，尤其在模块受到侧向推力时，直角根部容易成为裂纹起始点。开口侧的挡边端部可适当加厚，因为模块插入和取出时该位置经常受到手指或模块边缘的摩擦、碰撞。

　　从功能细节上看，该件并不承担电气绝缘之外的复杂动作，也没有运动配合关系，但其定位精度直接影响装配效率。内腔过长会使模块前后移动，接线端子难以对准预设孔位；内腔过短则会导致模块无法完全落座，出现悬空或翘起。挡边间距若偏差过大，模块可能在槽内旋转，影响按钮、指示灯或接线口的朝向；若间距过小，则不同批次模块外壳的微小尺寸差异都会造成装配困难。因此，在三维设计中应把关键配合面单独标注，并围绕模块最大外形尺寸建立公差意识。

　　安装边界还需要考虑下方螺钉头或固定件的空间。若托板固定在钣金面上，螺钉穿过安装孔后，下方需要预留螺母或螺钉头容纳空间；若采用自攻螺钉直接锁入塑料台面，则应控制锁紧力，避免孔周开裂。托板底面可设置浅脚垫或局部凸台，使底板与安装面之间留出微小间隙，既能避开板面不平带来的晃动，也能给底部走线、灰尘排出或清洗残留提供空间。

　　对于工程选型和结构设计人员来说，这类小件虽然结构简单，却体现了电子模块装配中“先限定基准、再完成接线”的思路。它把原本依赖人工摆放的继电器模块转化为具有确定位置、确定方向和确定安装孔位的标准化单元，使DB组装过程更整齐，也让后续维护时的拆卸、复位和替换更加直观。建模过程中重点不在复杂曲面，而在配合间隙、挡边高度、孔位强度、走线空间和批量排列间距这些直接决定使用效果的细节上。
