库珀KHP-NI系列法兰式多孔轮盘构件

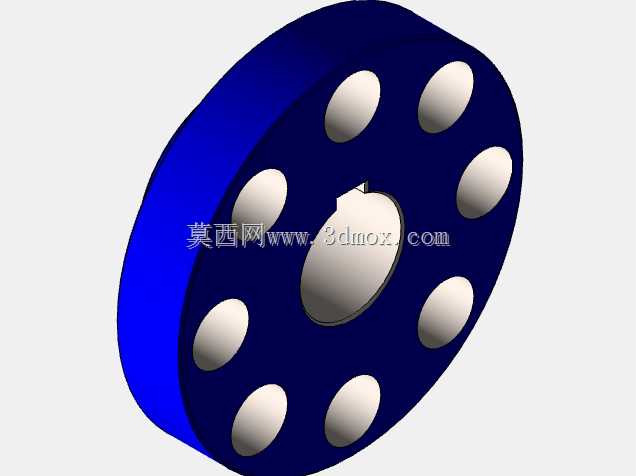

　　该轮盘类构件在传动配套场景中常作为联轴器端盘、隔套限位盘或者泵体连接法兰使用，现场装配时多布置在轴系输出端与从动工作部件之间，周边需要预留足够的螺栓穿装空间与检修操作间隙，避免相邻管线、机架筋板遮挡盘面上的周向开孔。从结构特征来看，构件主体为等厚度圆盘形态，中心开设大直径通孔用于穿过主轴或者嵌套定位轴套，盘面上沿圆周方向均匀分布八个椭圆形贯通开孔，这类开孔并非用于穿装紧固件，多数场景下承担减重、过流、散热或者嵌装缓冲弹性块的作用，外圈保留完整的环形实体边，保证轮盘受周向剪切力时的结构刚性。

　　建模过程中首先以中心孔轴线为装配基准建立全局坐标系，先拉伸生成圆盘基础实体，再对中心通孔做切除特征，周向八个椭圆孔采用圆周阵列方式生成，阵列基准与中心孔同轴，保证各孔的角向位置度一致，盘面与外圆柱面的交接棱边、各开孔的内壁棱边均按照实际加工工艺做小半径圆角处理，避免热处理或者长期交变载荷下出现应力集中开裂。设计阶段需要重点核对几个边界尺寸：首先是圆盘的外径尺寸，该尺寸决定了构件在腔体内部的径向安装间隙，外径过大容易和腔体内壁发生运动干涉，过小则会导致盘体支撑跨度不足；其次是中心通孔的直径公差，该尺寸和配合轴径直接关联，通常采用过渡配合或者小间隙配合，保证轮盘和轴段同轴转动时不出现偏心晃动；盘体的轴向厚度需要匹配相邻两个定位端面的间距，厚度偏差过大会导致装配后轴向窜动，或者压装时顶死相邻轴承端盖。

　　周向均布的椭圆孔在不同工况下承担不同功能：如果该构件用于弹性联轴器组件，椭圆孔内会嵌套聚氨酯弹性柱销，传动时通过弹性块的形变补偿两轴之间的少量径向、角向偏移，缓冲启停阶段的冲击载荷，此时孔的内壁轮廓需要和弹性件外形完全贴合，建模时要保证椭圆孔的长轴、短轴尺寸和弹性件的标称尺寸匹配，孔边不得有凸起毛刺防止割伤弹性体；如果该构件用在液压油路或者润滑系统的挡盘位置，这些贯通孔就成为油液的过流通道，开孔的总过流面积需要满足系统额定流量要求，避免通流面积不足造成油路节流压降过大；部分轻量化输送设备的惰轮端盖也会采用这类多孔盘结构，开孔在降低整体转动惯量的同时，运转过程中还可以带动周边空气流动，带走轴系摩擦产生的热量。

　　现场安装时，盘体的两个端面需要和相邻定位件的端面完全贴合，装配前要清理端面的毛刺与焊渣，盘体装入轴段后可以通过轴用挡圈或者锁紧螺母做轴向限位，周向不需要额外加装定位销，依靠中心孔和轴的配合摩擦力即可传递扭矩。做结构校核时，要重点验算相邻两个椭圆孔之间的实体筋带强度，该区域是整个盘体受力最薄弱的位置，当传递额定扭矩时，筋带承受交变拉压应力，选材时多采用45号钢调质处理，部分腐蚀工况下会更换为304不锈钢材质，盘面做发蓝或者镀锌表面处理提升防锈能力。建模完成后还需要模拟盘体在最大外径处的转动包络空间，确认盘体旋转时所有外轮廓都不会和周边固定部件发生刮擦，椭圆孔的边缘距离外圆、中心孔的实体壁厚要保留足够的安全余量，避免壁厚过薄导致受力后变形。
