偏心联动机械装配结构设计

　　这套偏心联动装配结构，在车间非标工装、小型冲压送料、轻工自动化往复工位里十分常见，核心作用是把旋转输入转化为设定行程的直线往复动作，整套组件的偏心量直接决定从动端的推拉行程，长摆臂末端的连接位用来对接执行夹具、推料块或者工位挡停部件，在交流稳压调压设备里，这类偏心连杆结构也承担调压触头位移驱动的功能，通过转轴回转带动摆臂按固定轨迹摆动，精准带动调压部件完成位置调整，避免手动调节的对位偏差。

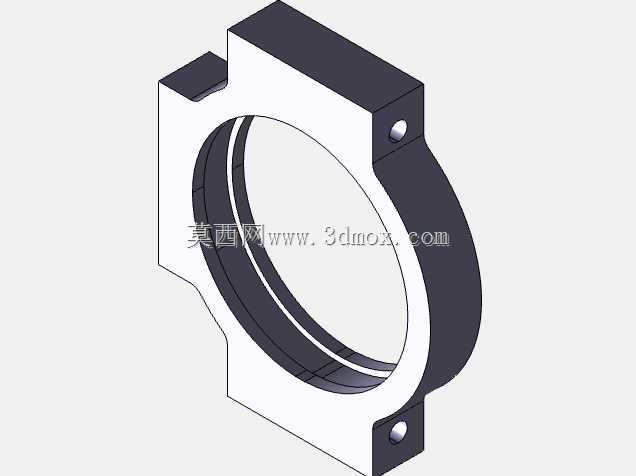

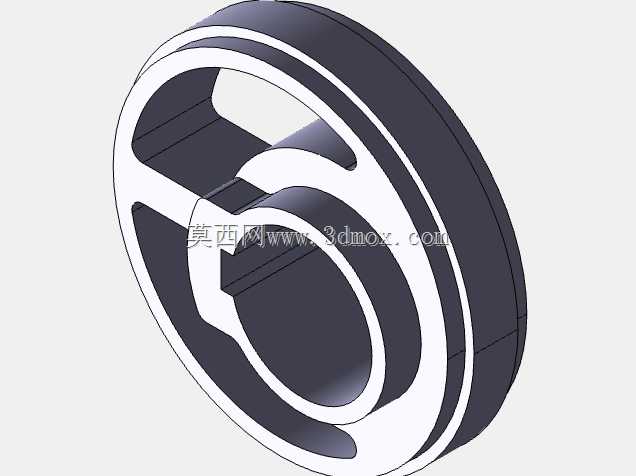

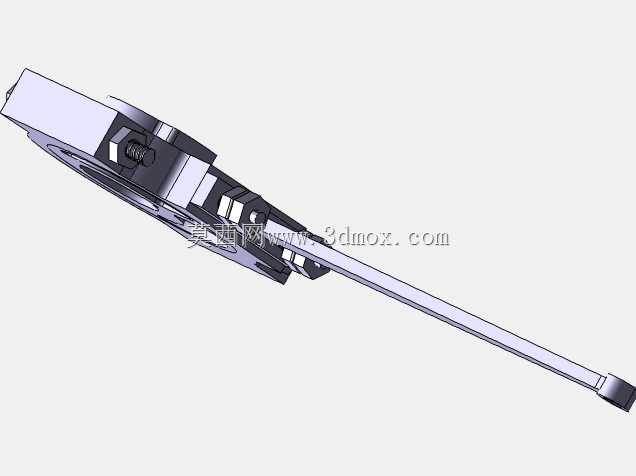

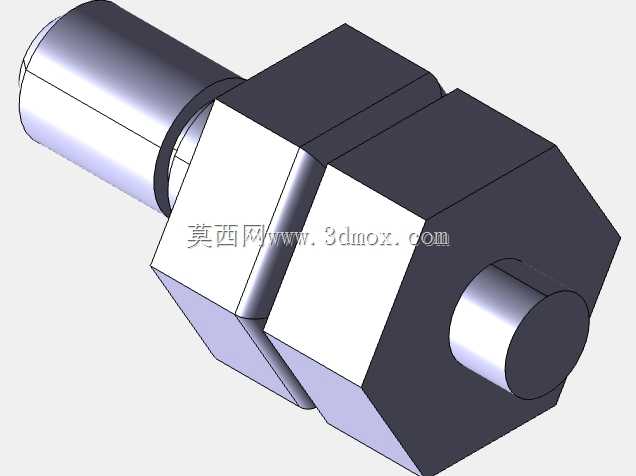

　　从实际装配落地的角度拆解这套结构，主体基座部分预留了多组安装孔位，孔位间距按照常规工装台板的安装基准排布，现场安装时可以直接穿过螺栓固定在设备安装面，不需要额外二次加工转接板；偏心转轴段和基座轴承位采用小间隙过渡配合，保证转轴回转时不会出现径向窜动，转轴端的锁紧件用来锁定偏心套的初始相位，调试阶段可以松开锁紧件微调偏心角度，匹配不同工位需要的摆臂起始位置，调试完成后锁死即可长期保持相位精度，不会在高频往复运行中出现偏心偏移。长摆臂采用细长杆型结构，在保证整体刚性的前提下尽可能降低运动部件自重，减少转轴回转时的惯性冲击，摆臂和偏心输出端的铰接位置预留了销轴安装空间，铰接处可以配套轴套降低长期摆动的磨损量，摆臂末端的连接头做了扁平化开孔设计，对接外部执行件时可以直接穿入销轴锁止，连接对位十分便捷。

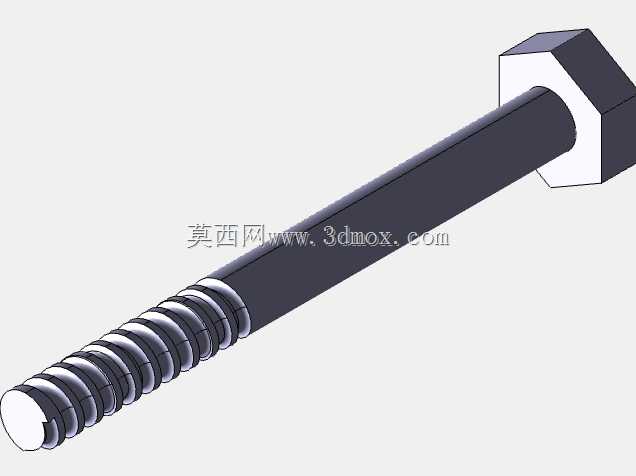

　　设计这套结构时首先要敲定的核心参数就是偏心距，偏心距的数值直接乘以2就是摆臂末端的理论往复行程，选型时需要先统计工位实际需要的推拉行程，再反向推导偏心轴的偏心尺寸，避免行程不足无法完成工位动作，或是行程过大造成部件过冲碰撞。其次要校核长摆臂的长细比，摆臂过长时如果截面厚度不足，高速往复动作中会出现挠曲变形，导致末端执行件的位置精度偏移，建模阶段就需要对摆臂做受力仿真，在摆臂侧向增加加强筋来提升抗弯性能，图中摆臂和基座衔接的位置就做了局部加厚处理，用来抵消铰接位置的集中应力。整套结构的运动边界也要在三维环境里做全行程干涉检查：转轴从零位回转一周的过程中，偏心套、摆臂、基座、锁紧螺钉所有零件都要同步做运动包络计算，确认摆臂摆动全程不会和基座侧边、安装台面上的周边零部件发生磕碰，同时预留出至少3到5毫米的安全间隙，避免现场装配存在零件公差累积时出现运动卡滞。

　　日常产线运维场景里，这类偏心连杆结构的故障点大多集中在铰接磨损和锁紧件松动，建模时所有配合面都预留了润滑脂加注的空间，铰接位可以加装防尘圈阻挡车间粉尘进入摩擦面，延长整套组件的无故障运行周期。和同功能的凸轮顶杆结构相比，这套偏心摆臂结构的加工难度更低，偏心轴只需要一次车削就可以成型，不需要加工复杂的凸轮轮廓曲线，中小行程的往复驱动场景下使用成本更低，安装调试的门槛也更适配普通非标设备的装配场景，不需要复杂的相位对刀操作，初次安装时手动盘车确认摆臂动作顺畅即可投入试运行。
