柴油管道流量计量装置三维结构

　　该装置面向柴油输送、加注与消耗管理场景，主要布置在燃油管路、发电机组供油系统、工程车辆加油工位、仓储油料分配管线以及车间燃油供给支线中。现场使用时，流体从下部横向管道进入计量腔体，装置通过内部测量机构对流经管道的柴油体积或质量进行连续跟踪，为库存核对、班次消耗统计、设备燃油效率分析和油料异常损耗判断提供基础数据。

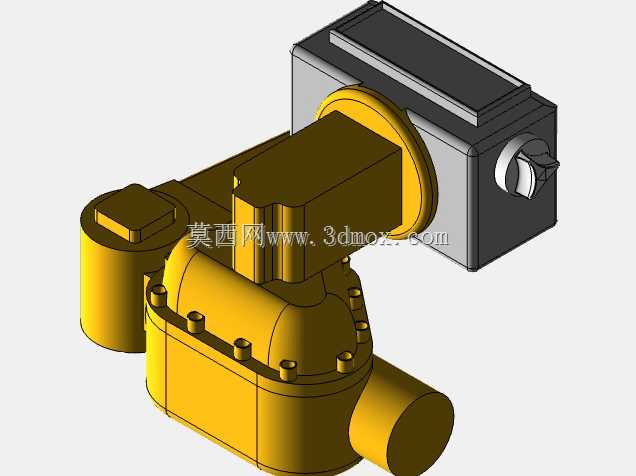

　　从结构组成看，模型下部为承托测量元件的主阀体，横向两端形成管道接入方向，中部隆起腔体用于容纳计量核心；上部设置矩形电子显示与接线箱体，侧面保留旋钮式操作或接口结构，便于现场读数、参数查看和维护。黄色主体与灰色显示箱体在视觉上区分机械流道部分和电子采集部分，建模时也按装配关系拆分为阀体、上盖、紧固件、连接盘、显示盒、侧部接口等多个实体，能够清晰表达零件边界和装配层级。

　　设计这类流量计，首先要保证管路通径与现场管道匹配。下部横向接口应围绕公称通径、法兰或螺纹连接长度、端面密封位置建立安装基准；模型在管道方向上需要预留直管段，避免弯头、阀门、变径件紧邻测量腔造成流态紊乱。主阀体底部和侧面轮廓决定了埋入或贴近管线的空间占用，上部显示盒则向高度方向延伸，选型时不能只看管径，还要核对设备上方是否留有开盖、接线、观察和拆装空间。

　　计量腔体的造型承担稳定流场和保护内部机构的作用。中部圆弧过渡可减少流体在腔体内的突变阻力，周向布置的螺栓凸台对应上盖压紧与密封维护需求。建模时，螺栓孔位、凸台高度、盖体分模面和腔体壁厚应保持一致的装配逻辑；若用于后续详细设计，还需在内部补充叶轮、转子、齿轮或其他测量元件，并根据柴油黏度、流量范围、压力等级校核腔体强度和密封结构。

　　上部电子箱与机械阀体之间通过圆形连接盘过渡，这种布局既可以隔离显示模块与管路振动，也方便线束从连接区域进入箱体。显示盒采用矩形外壳，边角和顶面台阶在模型中表现为冲压或铸造外壳的典型形态；侧部旋钮类特征提示现场可能具备调零、切换显示或接线防护功能。实际工程中，该区域还要考虑防爆、防尘、防油雾以及检修门开启方向，尤其在柴油加注和储油环境下，电子部分的防护边界不能被管路安装位置压缩。

　　安装边界方面，横向流道轴线应作为整机定位基准，阀体下方需留出支撑或抱箍固定位置，左右接口处要保证管道对中，避免强行装配产生附加应力。设备上方显示盒需要面向巡检通道，侧面旋钮和接线口不应贴近墙面或其他管线；阀体上盖螺栓周围应保留扳手空间，后期拆检时无需大范围拆卸主管道。若多台流量计并排布置，还应按显示面高度、接线侧方向和维护通道统一规划，减少读数和检修干扰。

　　在功能表达上，该三维结构不仅是外观建模，也体现了燃油计量设备的典型工程逻辑：下部负责接入流体并形成稳定测量腔，中部完成密封与元件承载，上部完成数据显示和电气连接。对于结构设计人员，可在此基础上细化接口标准、内部测量机构、密封件选型和安装支架；对于设备选型人员，则可通过外形分区判断管路方向、维护空间、显示位置以及与燃油输送系统的适配关系。整体模型结构分区明确，装配关系直观，适合用于柴油供给系统三维布置、流量计量方案沟通和机械设备教学演示。
