双路继电器ESP32控制盒外壳结构

　　这套结构围绕小型电控终端的落地安装展开，核心是把ESP32控制板、两路继电器模组以及接线空间整合在同一盒体内部，常见于工位改造、小型设备联锁、照明回路分路控制和实验台电控集成场景。现场使用时，箱体既承担绝缘防护，也负责把零散板卡固定成可整体装配的单元，避免导线拉扯、端子松动和维修时部件错位。

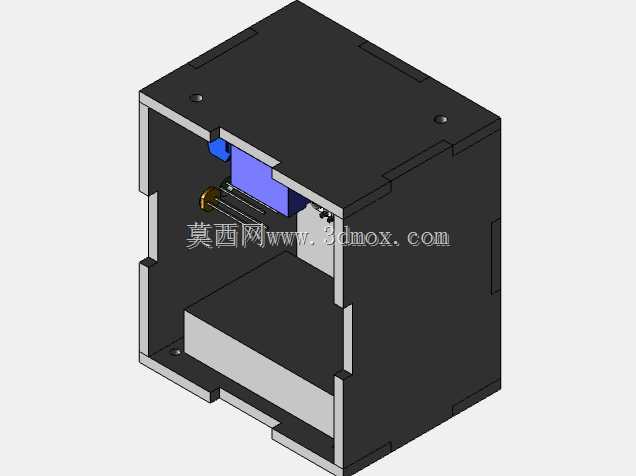

　　从结构布局看，盒体采用开口式装配思路，侧壁预留了板卡滑入和限位的空间，内部台阶用于承托电路板边缘，继电器所在区域与主控区域保持必要间距，方便强电接线与弱电信号线分开走线。顶部设置的安装孔可配合螺钉完成盒盖或整机固定，边角位置的凸台不是装饰特征，而是为螺钉锁附提供足够咬合厚度，防止薄板直接攻牙造成滑牙或开裂。

　　外形上，箱体接近方正立方体，适合嵌入控制柜空位、设备侧壁或桌面支架。开口侧保留了较大的操作面，装调人员不需要完全拆解壳体，就可以观察继电器位置、插接端子和调整线束。蓝色模块对应的接口区域靠近盒体边缘，目的是缩短外部插头进入箱体后的路径，减少线缆在内部反复弯折；继电器输出端则沿另一侧布置，使进线、出线和控制线在空间上形成清晰分区。

　　设计时需要重点控制安装边界。盒体壁厚既要满足绝缘和支撑要求，也不能过度占用内部容积；侧壁开槽位置对应板卡插拔方向，槽宽与电路板厚度、装配公差以及防松间隙相关。若间隙过小，喷涂、氧化或加工偏差会导致板卡装入困难；间隙过大，则设备运输或振动后板卡可能产生位移，进而影响插座对接和端子受力。

　　内部底平面并非简单平板，局部抬高和避让结构给焊点、元件高度以及线束转弯留下空间。继电器本体高度通常高于普通贴片元件，承托面需要避开线圈和触点外壳，同时让固定孔位与模组孔位对齐。主控板下方保留的空隙可容纳焊盘凸起、插针和短跳线，避免装配时元件顶壳。

　　在实际选型中，这类控制盒常用于两路负载的独立开关控制，例如风机、加热器、信号灯或小型电磁阀。弱电侧负责逻辑判断与通信，强电侧通过继电器完成回路切换，因此壳体结构不仅要容纳板卡，还要让接线端子附近有足够手指和螺丝刀操作空间。模型中开口边缘的分段缺口，正是为线束引出、接口对位和检修观察服务；维修时可先断开外接端子，再沿限位方向取出板卡，不必拆除全部内部连线。

　　固定方式上，顶部孔位适合将盒体安装在平整面板或支架上，孔周围材料加厚后可以承受螺钉压紧力。侧壁外形保持平直，便于多个模块并排布置；当系统需要扩展更多回路时，可按相同宽度连续安装，并在相邻盒体之间留出走线和散热距离。盒体内部没有复杂曲面，特征以直壁、凸台、开槽和孔位为主，适合后续根据板材厚度、继电器品牌差异进行参数化调整。

　　从三维建模角度看，装配校核的重点不在外观渲染，而在干涉与可达性：板卡滑入路径不能被内侧凸台阻挡，继电器顶端与盒盖之间要保留安全距离，接口开孔需与插头外形匹配，螺钉孔不能与内部元件投影重叠。线束直径、最小弯曲半径和端子压接后的占用空间也应在模型中提前预留，否则现场装配容易出现导线被壳体夹住、端子无法完全插入等问题。

　　整体结构强调可制造、可装配和可维护。盒体把控制、驱动、接线和安装基准集中在一个紧凑空间内，既适合小批量设备配套，也适合工程改造中快速复制。通过明确内部板卡位置、继电器避让区、接口开口和外部安装孔，结构工程师可以在该模型基础上继续完善密封、散热、标签标识或不同安装方式，而不必从空白箱体重新搭建。
