KBPC2510方桥整流功率器件结构

　　这款KBPC2510方形桥式整流器属于交流输入到直流输出链路中的基础功率半导体封装件，常见于工频电源整流、控制柜直流母线、焊接电源、充电设备、电机驱动前端以及小型工业电源模块。它的作用不是完成复杂控制，而是把交流侧两个方向交替变化的电流，通过内部四只整流二极管组成的桥路，在输出端形成固定极性的直流电压，从而为后级电容滤波、稳压电路或直流负载提供单向电流。

　　从整机布置角度看，方桥器件通常安装在电源入口附近，靠近变压器次级、接线端子或散热基板。其黑色方形本体内部封装整流芯片，外部采用硬质封装壳体，顶面设置圆形安装孔，可通过螺钉将器件压紧在散热器、机箱底板或金属支架上。这个孔位是结构设计中必须重点保留的边界，既不能被周边元件遮挡，也不能与导线、端子、塑料件发生干涉。实际装配时，螺钉轴线应与安装面垂直，压紧面需要平整，避免单侧受力造成壳体应力集中。若设备工作电流接近器件额定区间，应在底面配合导热垫或薄导热层，使热量更稳定地传递到金属散热面。

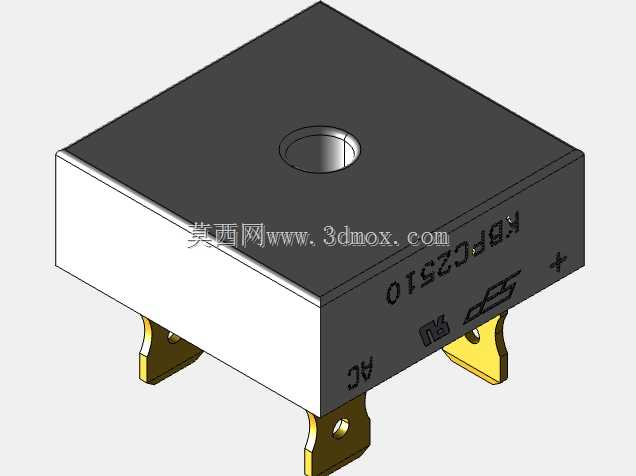

　　外形上，该器件采用典型方块式桥堆结构，四个金属插片从本体下部伸出，其中两个端子对应交流输入，另外两个端子分别标识正、负直流输出。端子为扁形金属脚，具备一定厚度和折弯形态，适合螺钉锁付、铜排连接或焊接到较厚的电源板上。建模时不能只把端子画成简单薄片，需要体现插片宽度、厚度、开孔位置以及伸出高度，因为这些尺寸直接影响电气间隙、爬电距离和装配顺序。交流输入端与直流输出端在空间上应保持清晰隔离，周边布线不宜跨接极性标识区域，维修和检测时也需要通过端子位置快速判断接线方向。

　　在电源柜内使用时，桥堆往往与变压器、滤波电容、熔断保护件和散热风道共同构成整流单元。交流侧来自变压器或电网，经保护器件后进入桥堆两个交流端子；直流侧正负极再接至电容组和负载。由于整流过程中二极管会产生导通损耗，器件表面温度会随负载电流、环境温度、通风条件和安装方式变化，因此结构工程师在布局时不能只按外形占位处理，还要考虑周围热场。桥堆上方和周边应避免紧贴热敏感信号线，靠近电容端子时需留出工具操作空间；若设备采用风冷，风道可沿散热器表面组织，使桥堆底部热量尽快带走。

　　三维建模过程中，方形本体可按实体封装处理，重点还原顶面中心孔、侧面极性字符区域、底部台阶以及四个金属端子的相对位置。端子根部与塑封体交接处应保留实际过渡，不宜做成完全尖锐的直角，这既符合封装件的成型特征，也便于在工程剖视图中判断绝缘边界。对于需要进行整机干涉检查的模型，桥堆的最大外轮廓应包含端子末端和安装螺钉头部，不能仅以黑色方块本体作为占位尺寸。接线片下方要预留螺母、螺钉或焊装空间，器件与机箱壁之间还要考虑安规距离，尤其是交流输入端子对地、对相邻直流导体之间的路径。

　　从选型协同来看，结构设计人员需要与电气设计人员确认电流等级、散热方式和接线方向。方桥的优势在于结构紧凑、四个端子集中、安装孔明确，适合空间有限但需要较大整流电流的电源单元；不足在于本体发热集中，若忽略散热面和周围空间，长期满载时会加速器件老化。设备中若存在振动，端子连接应采取防松措施，连接铜排或导线不宜对插片形成持续侧向拉力。板面安装时，焊接或锁付位置需要有足够支撑，避免端子受力后牵动封装根部。

　　该模型适合用于电源箱体布局、整流单元装配模拟、散热器孔位校核、接线空间检查以及维修工具路径确认。通过完整还原桥堆本体、安装孔、极性标识和四个功率端子，设计人员可以在整机阶段提前发现螺钉无法装入、端子与铜排干涉、散热面贴合不良、绝缘距离不足等问题，从而减少样机阶段反复修改电源板和支架的概率。
