PJ307音频接口转接印刷电路板组件

　　这块小型转接板的核心作用，是把PJ-307系列3.5毫米音频插座的引脚排布，转换为标准直插排针间距，方便在面包板、洞洞板或者定制主控板上快速完成音频信号的接入与引出，省去手工飞线焊接插座引脚的麻烦，在小型音频调试台、便携采集终端、学生实验教具这类需要频繁插拔音频插头的场景里实用性很强。

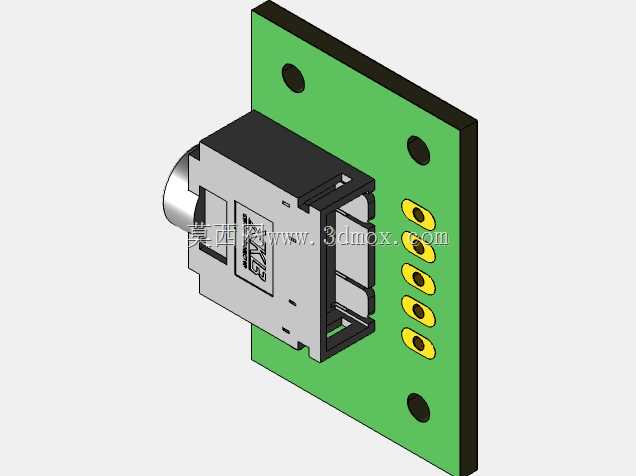

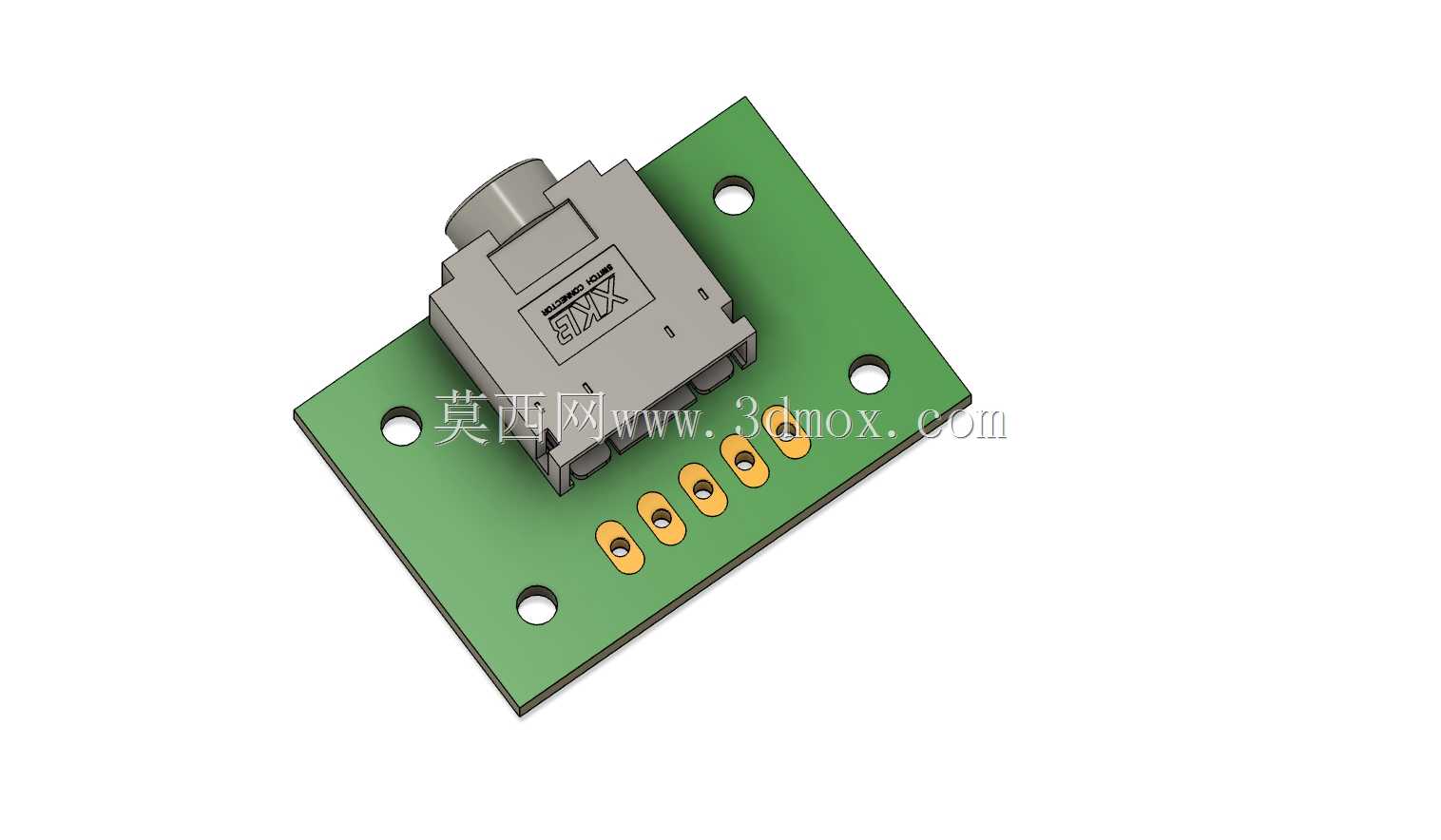

　　从板体布局来看，绿色FR4基材的板件四个角预留了沉头安装孔，孔位避开了插座本体和下方焊盘区域，装配时可以直接用M2或者M2.5的螺丝把整块板固定在设备壳体的预留柱上，不需要额外做支架避让；插座本体坐落在板面上半区，金属屏蔽外壳的侧边和板边留出了足够的插拔操作空间，插入3.5毫米音频公头的时候，手指或者插头外壳不会和板边、周边固定件发生干涉。板面下半区整齐排布了六个镀金焊盘，对应插座的各个信号引脚，焊盘做了拉长的椭圆形开窗，既可以直接焊接排针做成直插模块，也能在小批量试制的时候直接焊导线引出信号，焊接容错率比小圆焊盘高很多，新手焊接也不容易出现连锡、虚焊的问题。

　　设计时首先要核对PJ307插座的实体引脚间距，插座底部的固定插脚和信号引脚位置必须和PCB封装完全对齐，要是封装尺寸偏差，插座贴板焊接之后会出现翘起、引脚虚接的问题；板上走线宽度按照小信号音频线路的载流需求设置，左右声道信号走线和接地引脚做了就近铺地处理，减少外界电磁干扰串入音频通路，避免输出出现底噪或者电流声。插座本体的灰色塑胶外壳自带卡扣结构，焊接完成后塑胶体和金属屏蔽壳牢牢卡在PCB板上，反复插拔音频插头的时候，外力不会直接拉扯焊点，大幅提升接口的使用寿命，普通消费类设备上这类插座的插拔寿命可以达到五千次以上，完全满足日常调试和民用产品的使用需求。

　　安装边界方面，板体整体长宽尺寸控制在极小的范围内，插座凸起于板面的高度要提前和设备外壳的开孔位置匹配，外壳上的音频插孔对位公差建议控制在0.2毫米以内，保证插头可以顺畅插入，不会出现插头歪插、顶到壳体的情况。板底的焊盘背面没有布置过高的元件，整板贴装完成后背面离安装基准面的间隙只需要留出1毫米左右，就可以避免焊盘和金属壳体接触短路，哪怕设备内部空间非常紧凑，也能轻松塞下这块转接模块。在实际电路里，这个模块只承担物理接口转接和信号引出的作用，不需要额外搭载放大或者滤波元件，音频信号从插座接入后直接通过板上走线送到后级解码或者放大电路，信号路径短，损耗极低，非常适合用在便携音频录制设备、小型蓝牙音箱改装、单片机语音采集项目里，结构工程师在做设备壳体堆叠的时候，直接调取这个组件的三维模型，就能提前核对接口开孔、安装柱位置和周边零件的间隙，不用反复实测插座样品尺寸，大幅缩短小电子设备的结构开发周期。
