蒸汽管道压力调节阀三维结构设计

　　在蒸汽输送与热力分配系统中，压力调节阀承担着将上游较高且波动的蒸汽压力稳定至下游设定值的任务。锅炉出口、分汽缸支路、换热站入口以及工艺设备供汽管线上，常因负荷切换、管道阻力变化或多用户同时用汽而产生压力扰动；若不进行有效调节，下游设备可能承受超压风险，疏水系统也会因背压变化而失稳。该类阀门通过执行机构带动阀杆，改变阀芯与阀座之间的流通面积，使节流后的蒸汽压力维持在工艺允许范围内，从而保证换热器、烘箱、反应釜伴热及采暖机组等终端设备在稳定工况下运行。

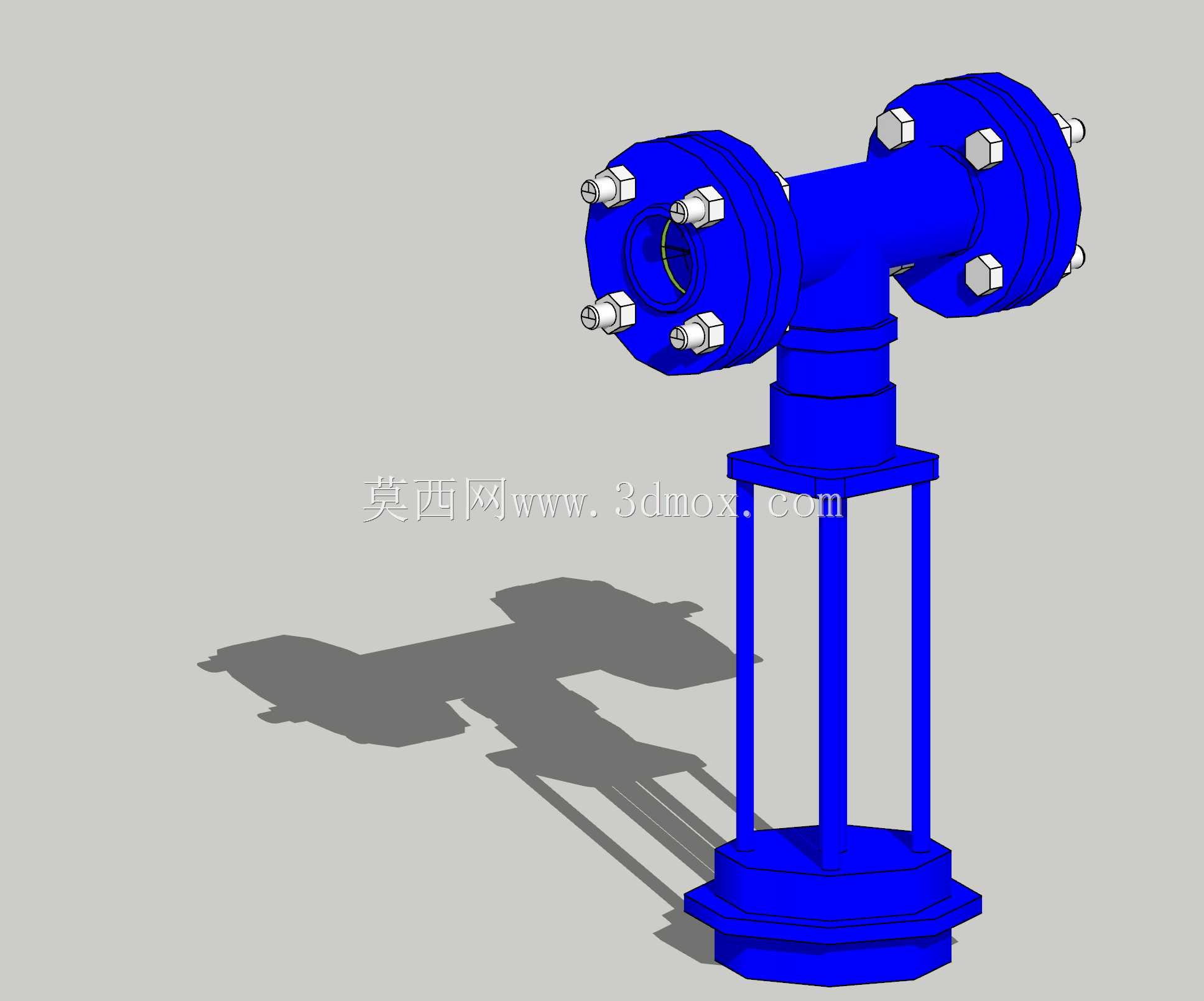

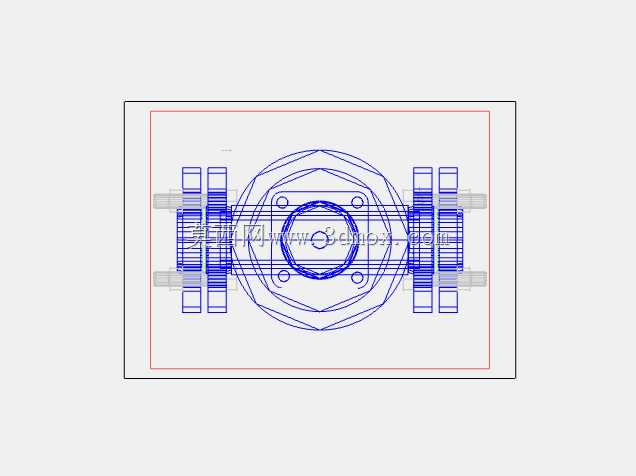

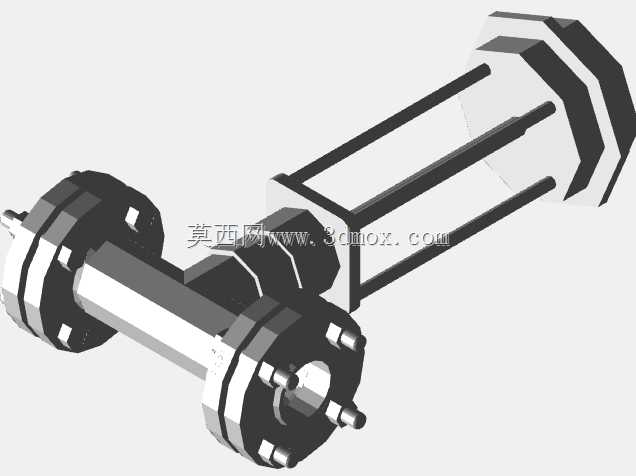

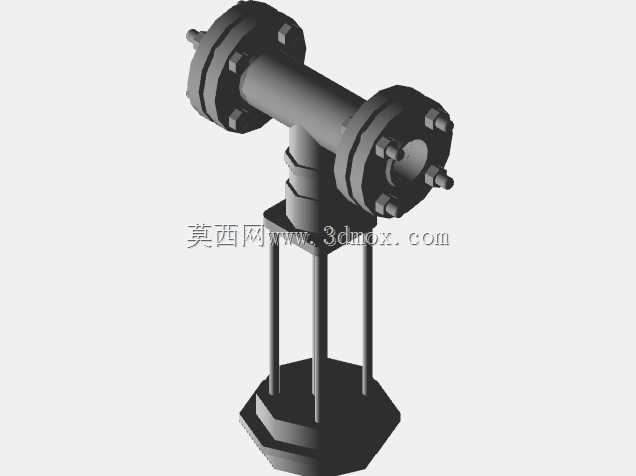

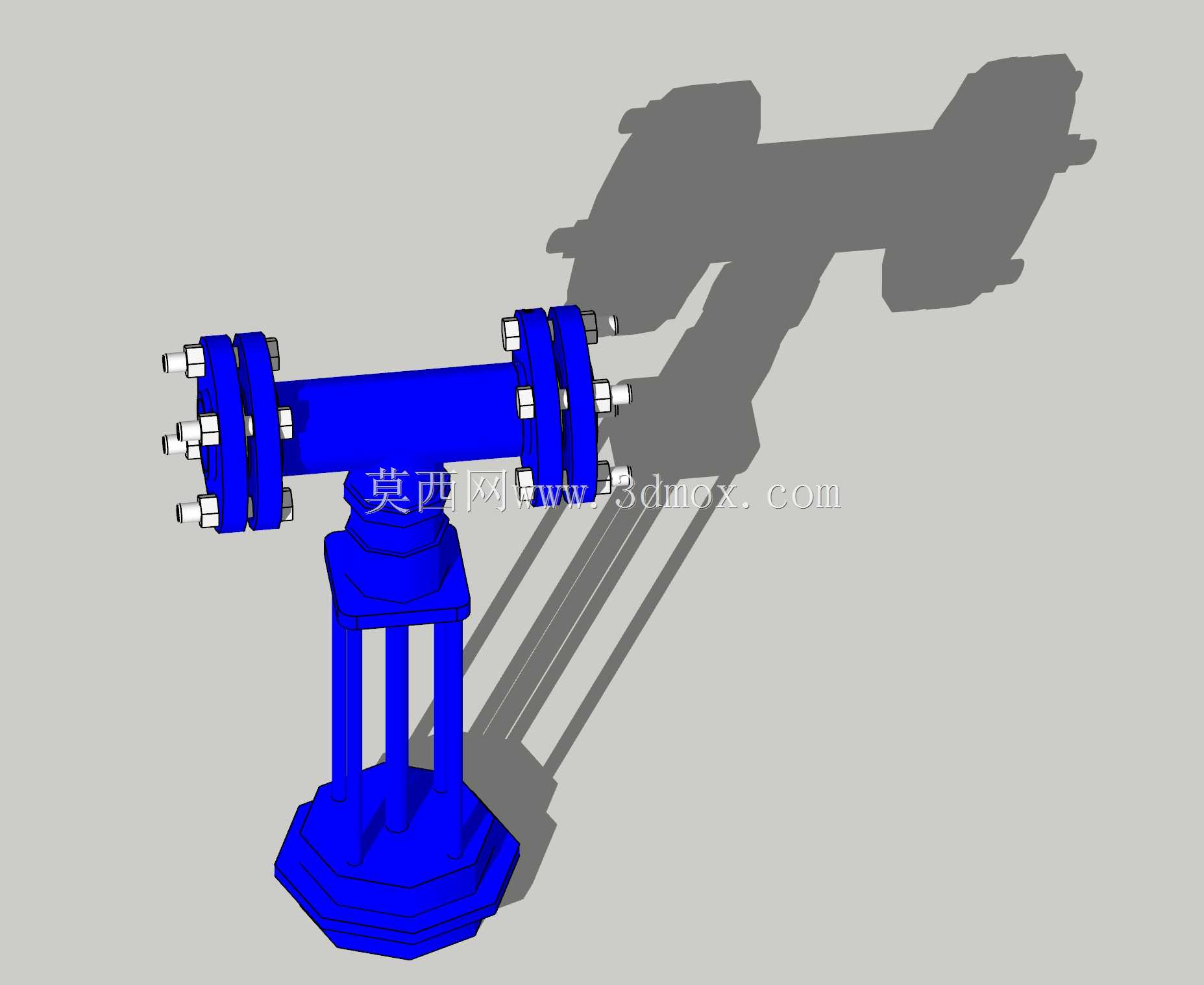

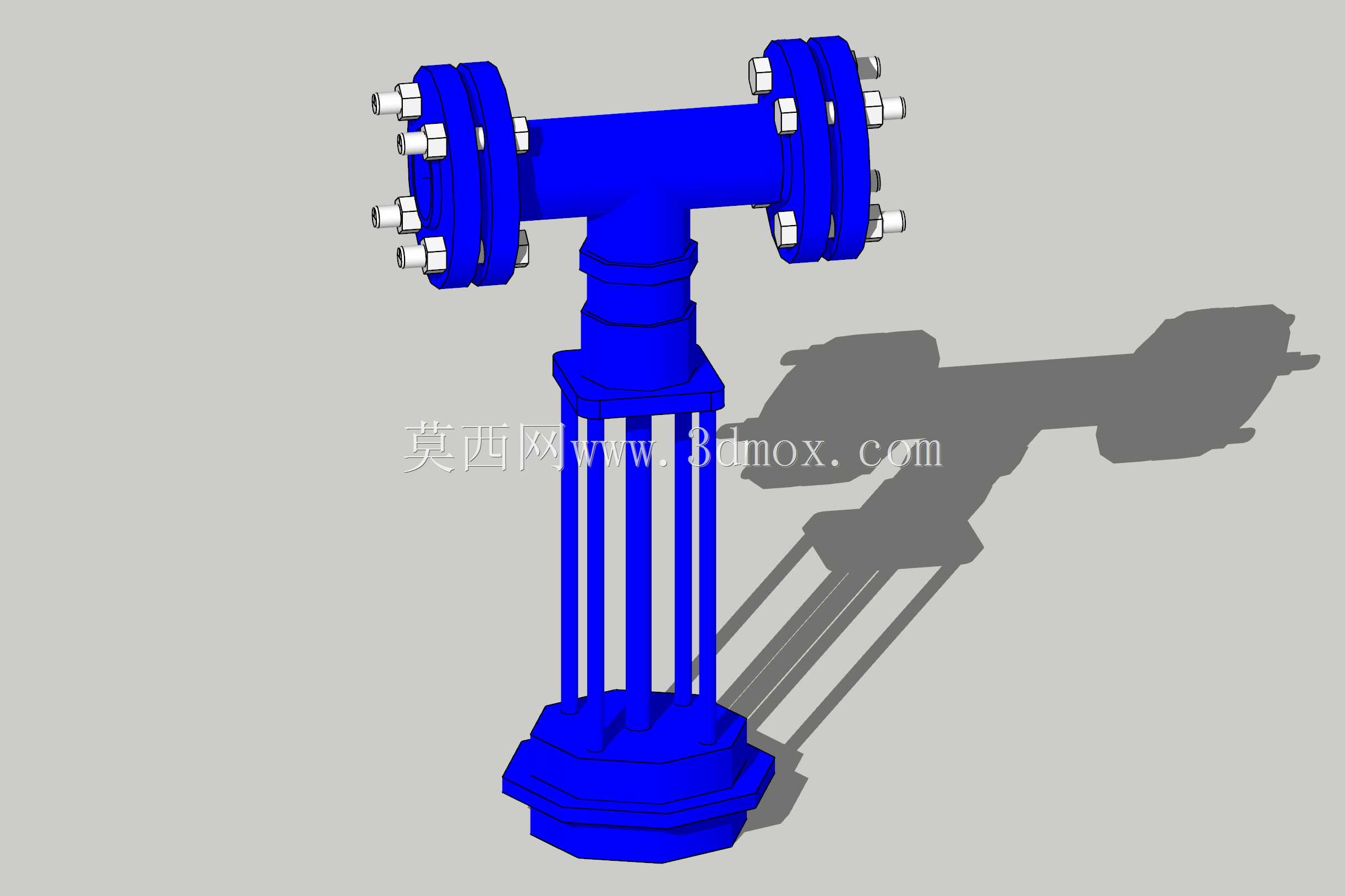

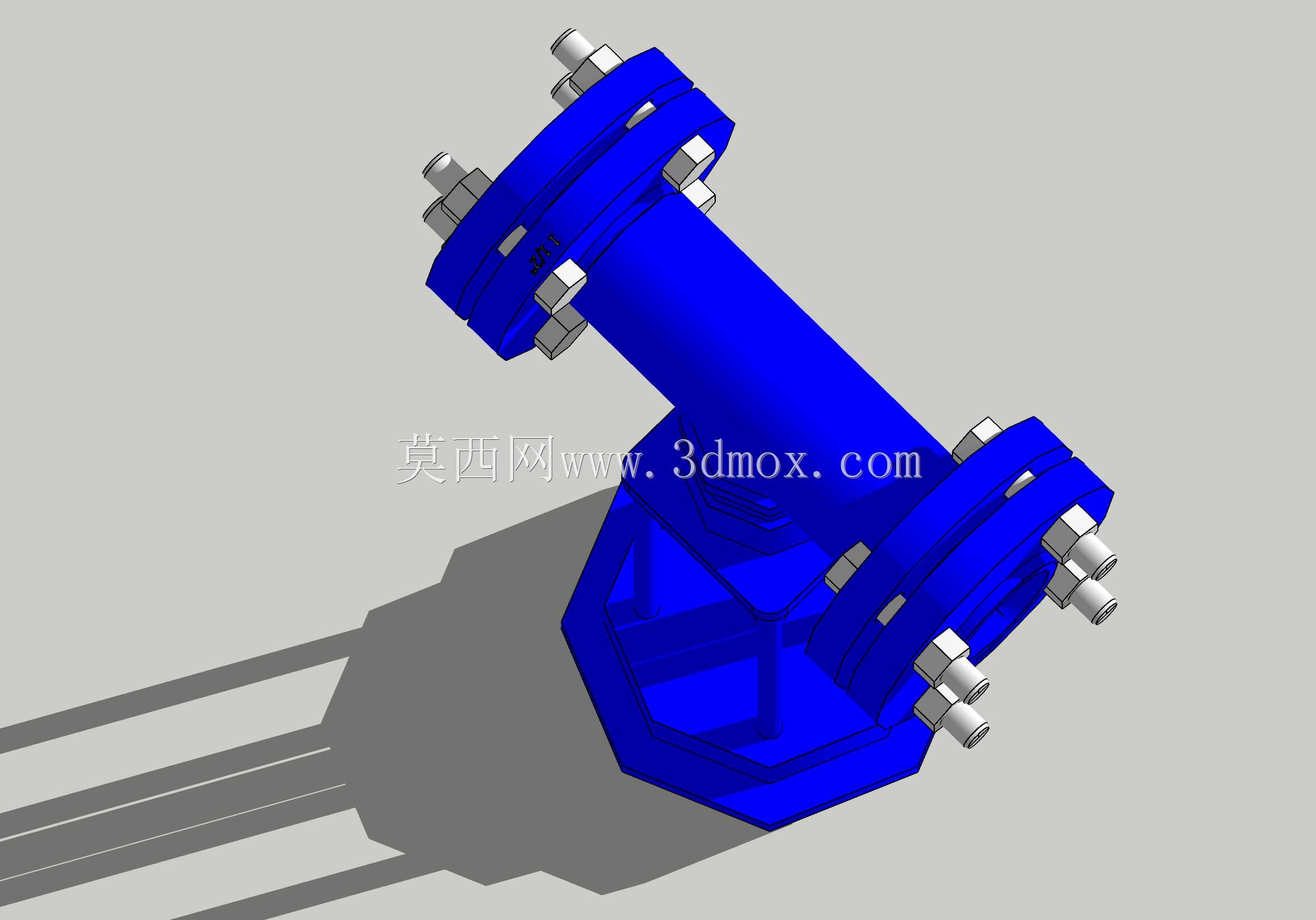

　　从结构布置看，模型采用直通式阀体与下部立式执行机构组合的形式。阀体两端设置法兰连接接口，法兰周向均布螺栓孔，便于与同压力等级的蒸汽管道对中装配；阀盖位于阀体中部上方，阀杆沿竖直方向穿过阀盖并延伸至下部支架。执行机构与阀体之间由多根立柱构成敞开式支撑框架，这种布置既为阀杆行程提供导向空间，也便于现场观察连接件状态、进行填料维护和执行机构拆装。底部执行机构壳体尺寸相对较大，形成稳定的安装承载面，整体重心沿阀杆轴线分布，有利于在管道支吊架设计时控制附加载荷。

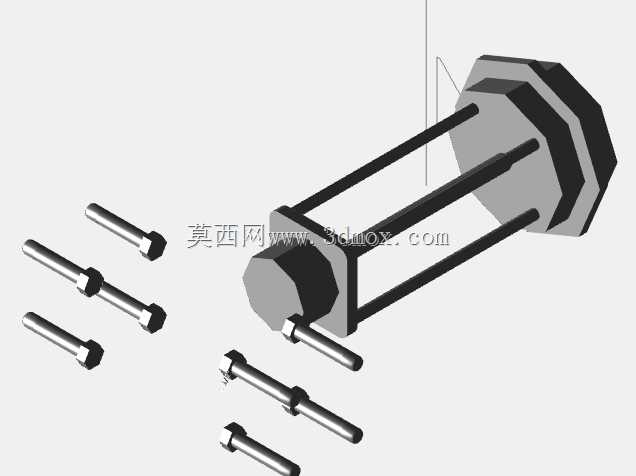

　　建模时需要重点还原几个功能区域。其一是阀体流道，入口、出口与阀腔应保持平滑过渡，避免在节流区附近出现突变台阶；蒸汽在阀芯处发生高速节流，流道轮廓直接影响压降分布、噪声水平和冲蚀趋势。其二是阀盖与填料函区域，该部分不仅要引导阀杆往复运动，还要通过填料压盖形成动密封，防止蒸汽沿阀杆外漏。其三是阀芯阀座配对，阀芯型面决定开度与流通能力之间的关系，等百分比或线性特性需根据调节回路要求选择；阀座通常采用可更换结构，以便在高温蒸汽长期冲蚀后维护。其四是法兰螺栓与螺母，模型中应保留真实数量、分布圆和装配间隙，因为这些要素会直接影响检修空间和扳手操作空间。

　　现场安装边界方面，阀门两端法兰需与管道法兰保持同轴，螺栓孔方位应在吊装前确认，避免阀体就位后与相邻弯头、支架或保温层发生干涉。阀门下部执行机构高度较大，布置时应在底部留出检修与支撑空间，两侧也要考虑阀盖螺栓、填料压盖和定位器附件的操作距离。若安装在水平蒸汽管线上，阀体通常保持直立，使阀杆垂直于水平流道；这样有利于阀芯对中、阀杆受力均匀，也可减少因热位移造成的卡涩。管道热膨胀对阀门影响不可忽视，蒸汽从冷态到工作温度会产生明显伸长，支架设置应允许合理位移，同时避免把管道弯矩直接传递到法兰连接处。

　　在功能特性上，该阀属于压力控制元件，而不是单纯切断元件。它需要在部分开度下长期工作，因此阀芯、阀座和节流腔应按耐高温、耐冲蚀思路选材；阀体壁厚要满足蒸汽压力等级要求，法兰密封面形式需与垫片匹配。执行机构输出力必须克服蒸汽不平衡力、填料摩擦力和阀杆运动惯性，才能在小开度调节时保持稳定。对于含凝结水风险的蒸汽系统，阀门前后还应配合疏水、过滤和旁通管路，减少水击和杂质卡涩。

　　三维结构设计阶段，应把阀门放入完整管线场景中校核：检查法兰螺栓是否能够侧向穿装，下部执行机构是否与地面、平台或电缆桥架冲突，保温层包覆后是否仍保留操作空间，阀杆行程范围内是否有遮挡。对支架框架、连接螺栓、阀盖高度和底部轮廓进行准确建模，能够让管道布置、设备选型和维护人员在施工前识别干涉点，也为后续工程图导出、应力分析和备件核对提供可靠依据。
