一寸黄铜直动式流体管路电磁阀

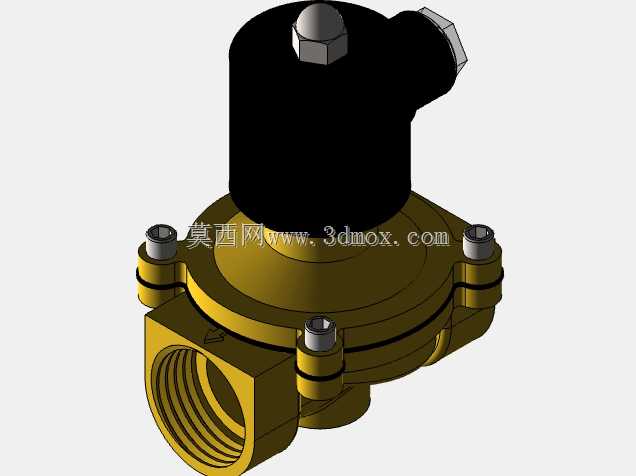

　　这款一寸通径的电磁阀三维结构，还原了民用与轻工业流体管路里最常见的常闭型直动阀形态，阀体采用锻黄铜材质，适配水、低压空气、低粘度中性油液等常规介质，在楼宇给排水、农田滴灌系统、中小型暖通空调水回路、压缩空气支线、自动化生产线流体工位里都有大量落地使用。日常管路处于断电状态时，阀体内的弹簧压紧密封膜片，截断上下游通路；线圈得电后产生电磁吸力提起先导阀芯，泄压腔压差变化带动主膜片抬起，管路即刻导通，失电后弹簧复位，介质通路快速关闭，整套动作无需人工手动操作，可直接接入PLC开关量输出回路做远程通断控制。

　　做整机布局时首先要卡准安装边界：阀体两侧为一寸内螺纹接口，轴线水平布置，线圈组件垂直朝上，阀体底部到线圈顶端的总高度要在机柜或管廊里预留足够拆装空间，线圈侧方的电气接线接头朝向要提前规划，走线侧不能贴靠管壁或设备钣金，避免接线端子插拔、线圈检修时没有操作余量。阀体四周均匀布置的四颗紧固螺栓把下阀座、膜片腔、上阀体三层结构锁紧，建模时螺栓的光杆穿装间隙、密封膜片的压缩量都做了贴合实际的还原，膜片作为核心动密封件，厚度和唇边弧度直接决定关闭状态的泄漏等级，黄铜阀体的流道做了全通径顺滑过渡，减少介质流经时的局部压损，也避免杂质在流道拐角处淤积卡涩阀芯。

　　现场选型配装时，介质流向必须和阀体上铸造的箭头标识保持一致，反向安装会导致膜片背压失衡，阀门无法正常闭合并出现持续内漏；管路焊接或套丝作业时要先把电磁阀拆下，避免高温传导烫坏膜片与线圈绝缘层，管路装配前要冲净内部残留的铁屑、生料带碎屑，硬质杂质卡在膜片密封面会造成关断不严。线圈供电电压要和控制回路匹配，常见AC220V、DC24V规格接线时要做好接地防护，长期通电的工况可选配低功耗线圈降低发热累积，竖直安装在线圈朝上的姿态能大幅降低动铁芯卡滞概率，水平管路安装时要给阀体前后预留检修截断阀，后续更换膜片、清理阀腔时不用排空整条长管路的介质。三维建模过程中把黄铜阀体的锻压圆角、线圈外壳的防护包覆结构、接线端的锁紧螺母、顶部动铁芯的密封端盖都逐一还原，装配约束里保留了膜片的上下活动行程，工程人员可以直接调取模型核对管路干涉、核算安装空间，也能参照结构拆解理解直动膜片式电磁阀的压差驱动逻辑，在做流体系统原理图深化、管架排布、电气控制点规划时都能作为具象的结构参考，避免二维图纸选型时出现尺寸错配、安装空间预留不足的常见问题。
