该阀体结构面向中小口径管路截断与换向类阀门的基础设计训练,主体采用圆形法兰腔与侧向接管组合的形式,下部延伸出一体式安装支脚,适合在教学实验台、小型液压站、水处理支路以及紧凑设备内部管路中作为阀壳核心件使用。实际装配时,前端圆形法兰面承担与阀盖或对接管路的定位和密封任务,周向均布的多个螺栓孔用于提供均匀压紧力,避免单侧紧固造成密封面偏载。侧向凸出的圆柱形接口可与管道、接头或相邻阀件形成连通通道,内部流道在型腔交汇处需要保持平滑过渡,以减少介质转向时的局部阻力和涡流。
从功能布置看,阀体不仅要容纳阀芯、阀杆、密封件等运动部件,还要承受管路内压、螺栓预紧力以及安装支脚传递的约束载荷。圆形主腔有利于均匀分散内压应力,壁厚在法兰外缘、接口根部和支脚连接处进行局部加强;这些区域在压力循环和装配受力中容易出现应力集中,建模时不能只按外观拉伸处理,需要结合内腔深度、密封面宽度和螺栓孔边距进行连续过渡。下部支脚采用带孔耳板形式,孔位用于穿装固定螺栓,使阀门能够稳定固定在基座、支架或设备面板上。支脚与主腔之间的连接区域承受阀体重力、管道反力和轻微振动,因此根部保留较宽的实体过渡,避免形成尖锐直角。
外形边界设计需要同时考虑操作空间和管路干涉。主法兰直径决定了阀盖螺钉的布置范围,侧向接口高度决定管道中心线位置,支脚开孔则确定安装基准。工程建模时可先建立主腔回转体,确定前端密封面、内腔直径和外壁厚度,再叠加侧向接口并修整相交区域;支脚部分应根据安装面高度拉出,保证底面与法兰轴线之间的位置关系明确。螺栓孔不宜过于靠近法兰外缘或内腔壁,孔与孔之间保留足够承压面积;侧向接口端部若采用螺纹、焊接或卡套连接,还需在端部预留相应加工长度和扳手空间。
该类零件的三维结构重点不在复杂曲面,而在多特征之间的尺寸协调。法兰端面需要满足平面加工要求,密封区域应避免倒角、孔洞或加强筋穿越;侧向接口轴线与主腔轴线的相交位置影响阀芯开启行程和流通面积,若偏移过大,会造成流道遮挡或壳体局部变薄。支脚安装孔的中心距、孔径和底面平整度决定现场换装便利性,孔周可设置凸台以提高局部承压能力,同时减少底座大面积精加工面积。

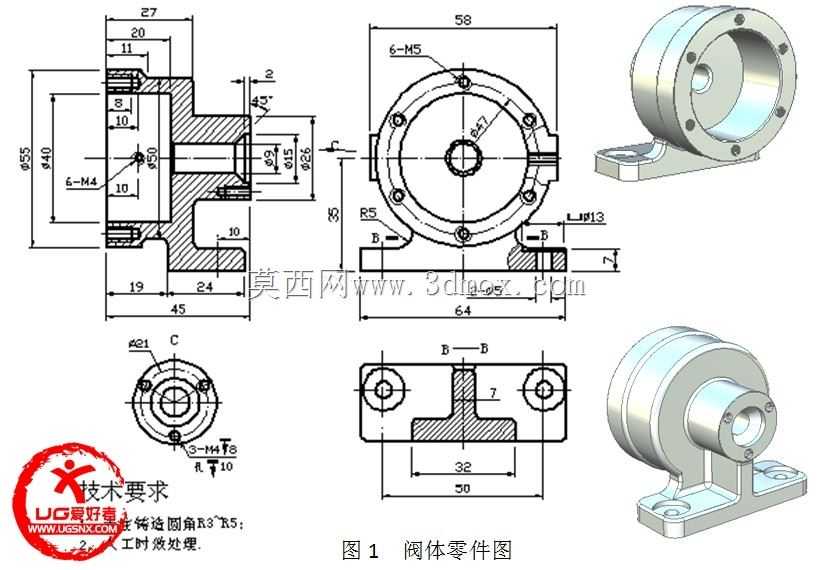

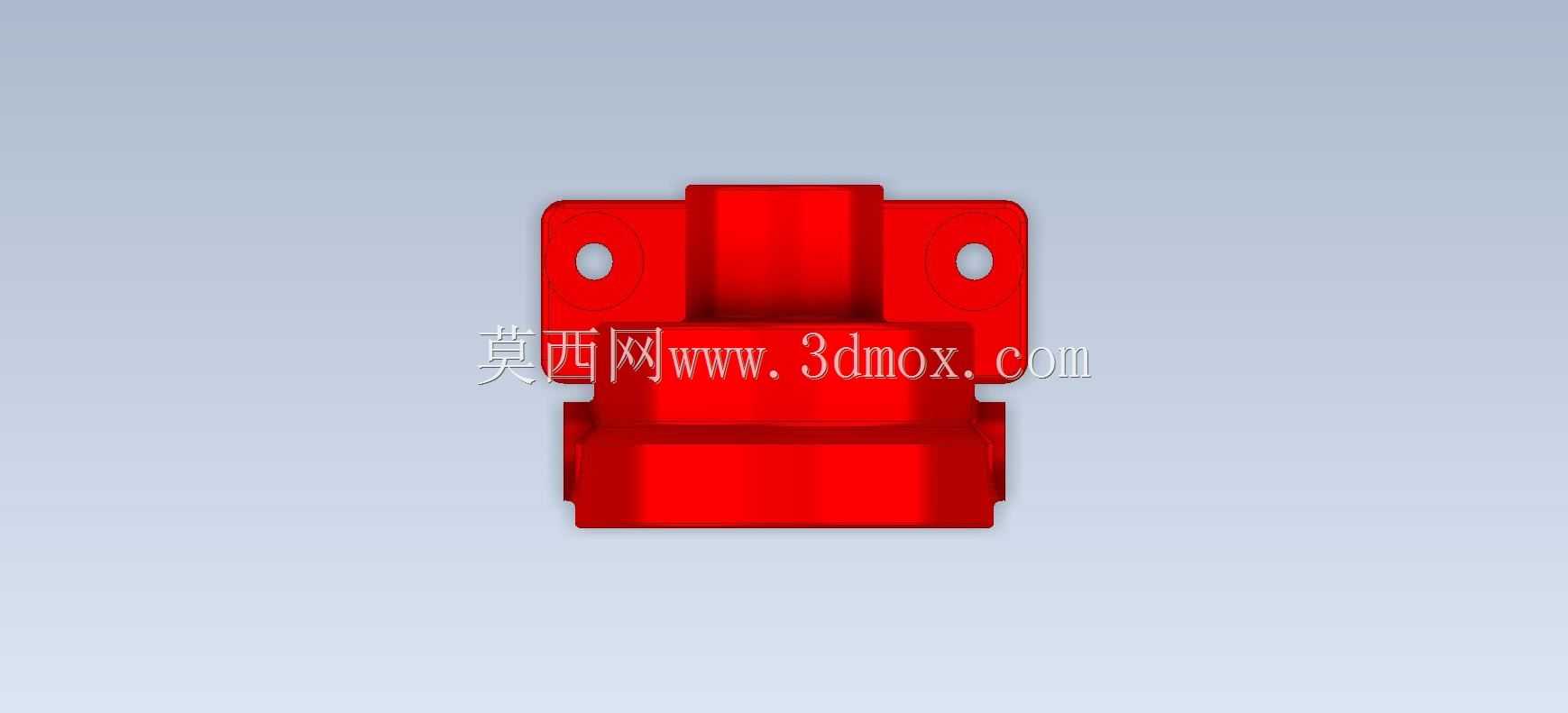

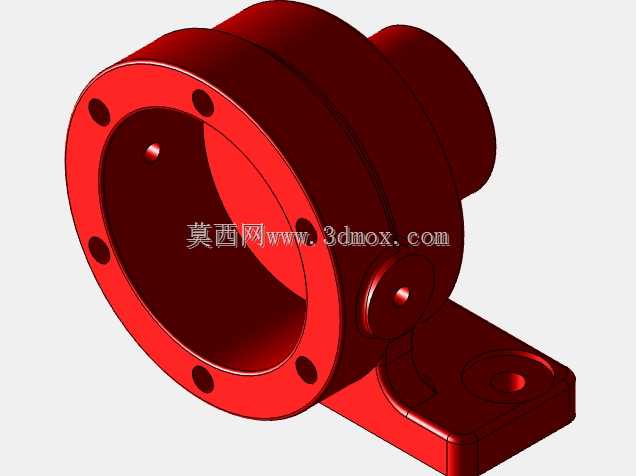

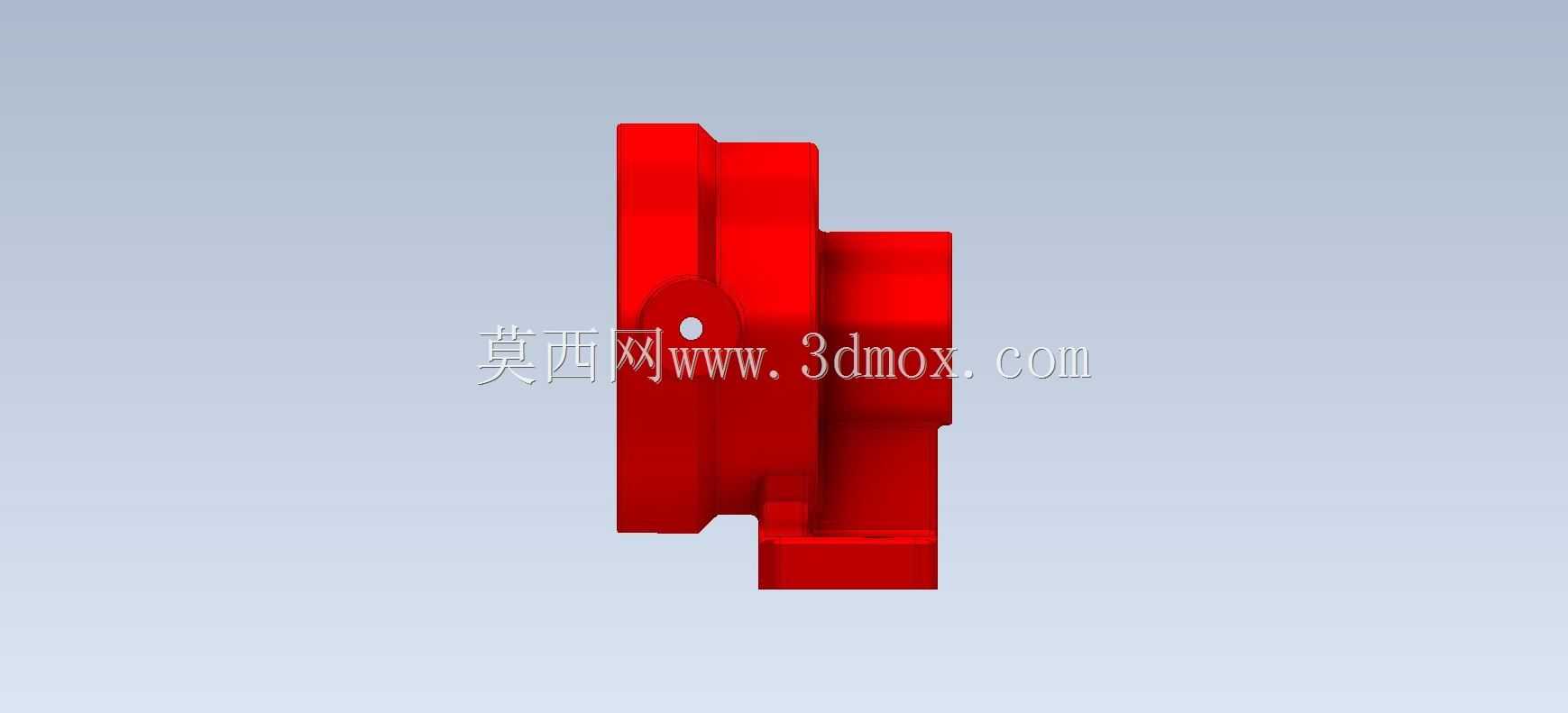

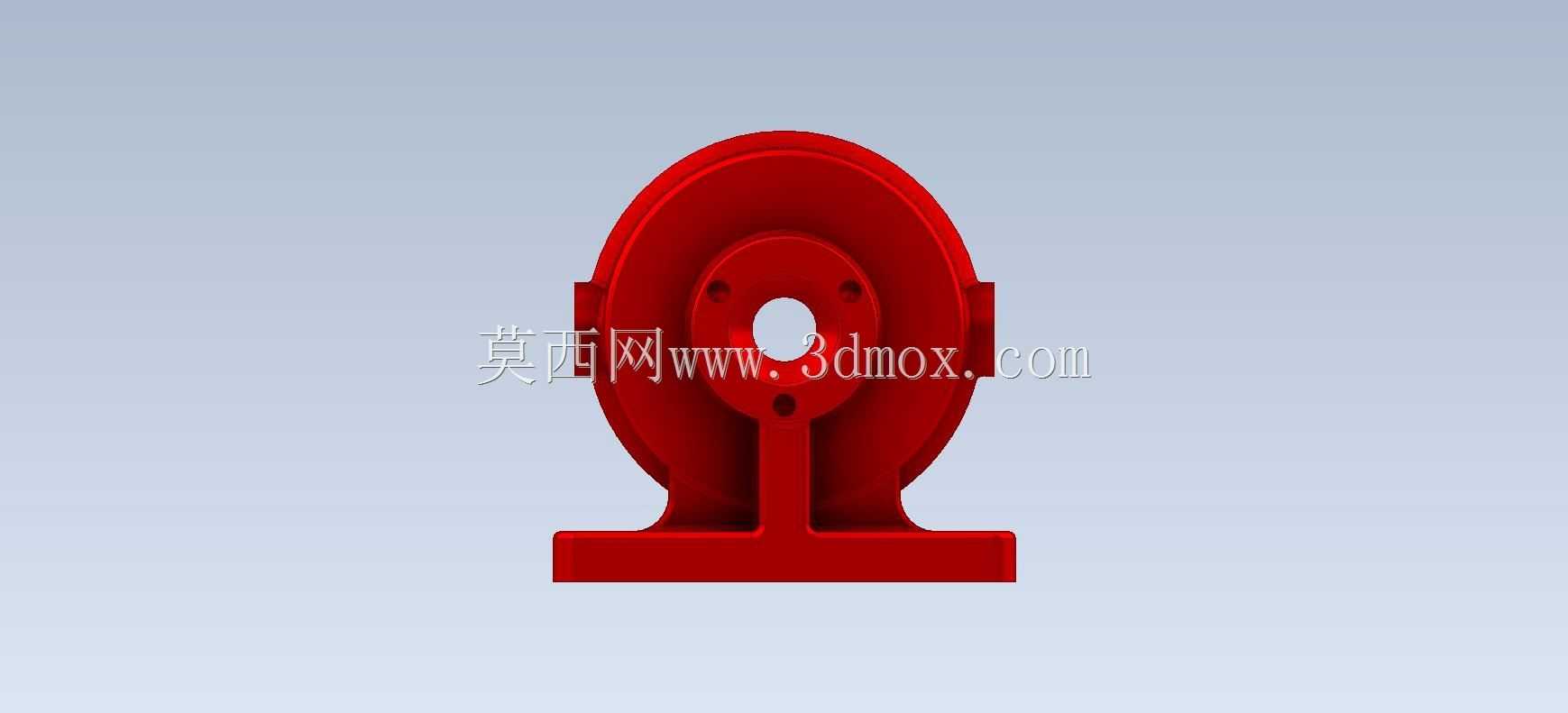

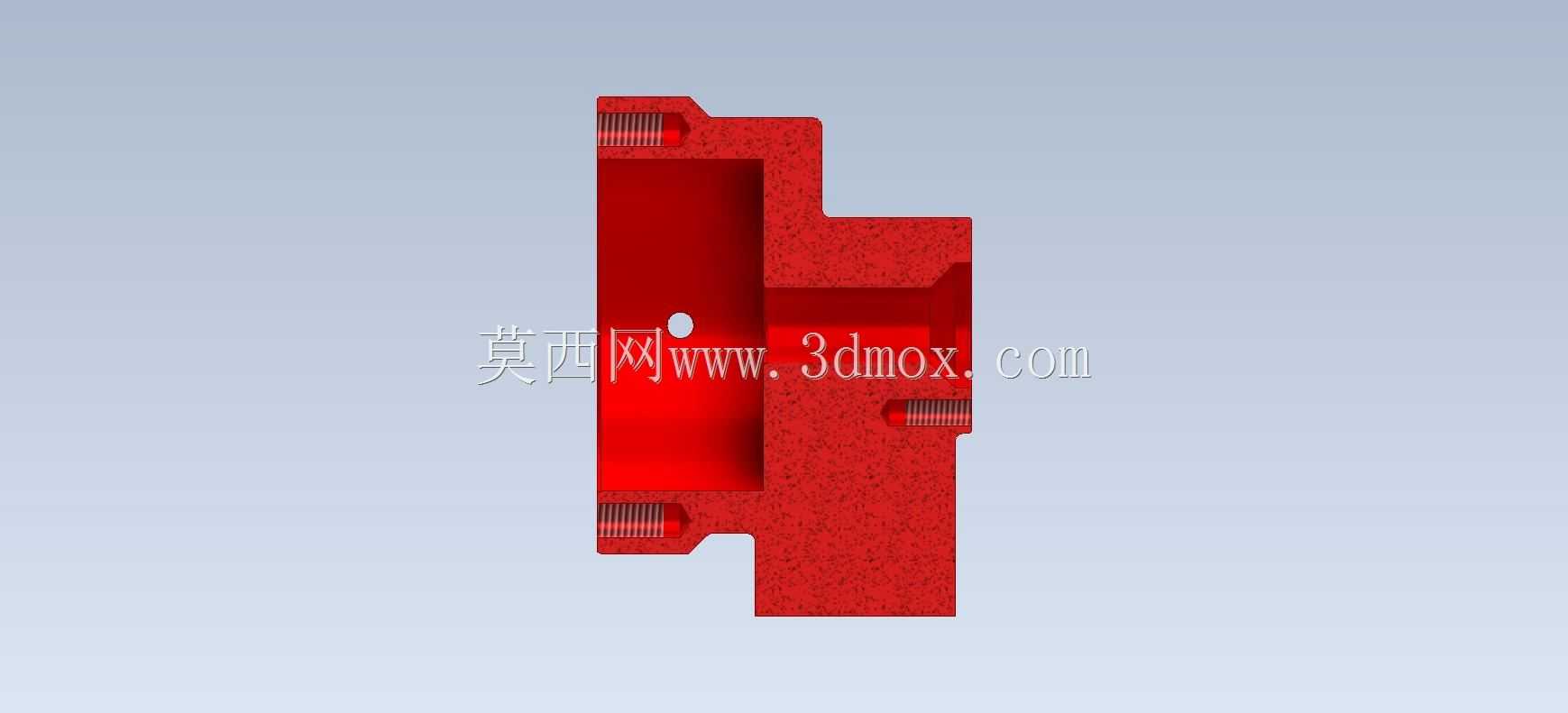

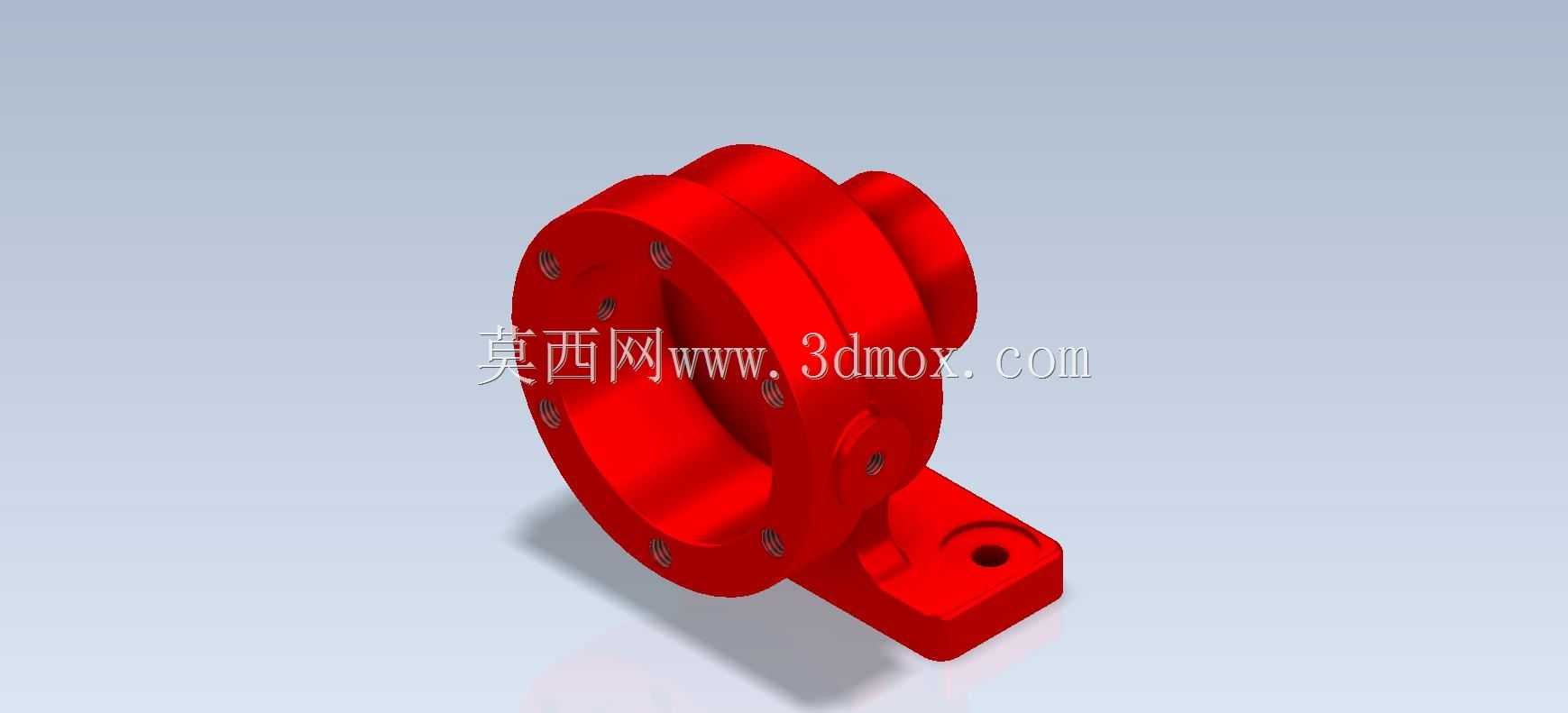

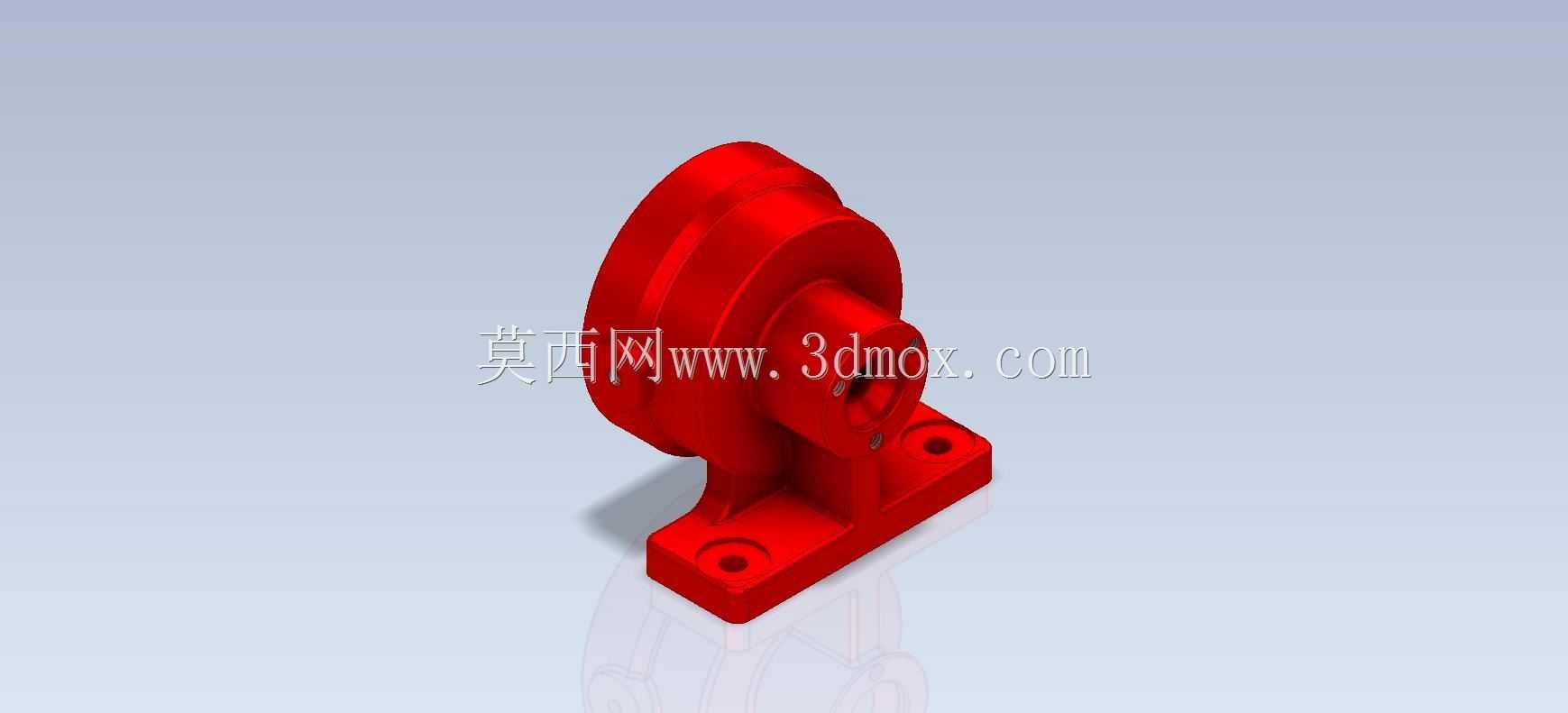

在检修场景中,阀体通常固定在基础上,前端法兰拆卸后可暴露阀芯和密封组件,侧向管路不必整体移位,因此法兰前方需要留出阀盖退出和螺栓操作的空间。若用于液体管路,腔底形状应尽量避免形成滞留区;若用于气动或低压液压系统,则可优先保证结构紧凑和连接刚度。模型通过红色实体呈现外形关系,能够清晰展示主腔、侧口、法兰孔、支脚和加强连接的空间层次,适合用于阀体类零件的特征建模、装配干涉检查以及工程图表达练习。
