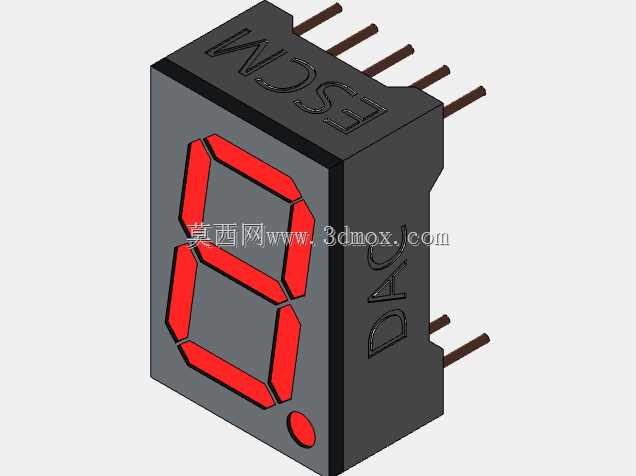

直插式单位七段数码显示管结构

　　该结构对应电子设备面板中最常见的单位七段数码显示器件，主体采用黑色不透光封装壳体，正面预留独立的七段笔画窗口与右下角小数点窗口，内部红色发光段在点亮后形成高对比度数字显示，未点亮段依靠深色面罩保持低可见度，避免环境光造成误读。器件采用双列直插引脚布局，引脚从壳体上下两侧伸出并保持标准间距，可直接插入控制板焊孔，经波峰焊或手工焊完成固定与电气连接；伸出引脚长度兼顾板间间隙与焊接操作，壳体背面与板面之间留有散热和清洗空间，适合仪器仪表、计数装置、电源面板、温控器、测试设备等需要数字输出的场景。建模时先按封装外轮廓建立黑色本体，壳体边角做小倒角处理，正面下沉形成显示面罩，七个笔画段按日字形分区布置，各段之间保留遮光隔筋，

　　小数点独立布置在右下区域；发光段表面略低于面罩或与面罩形成清晰边界，保证侧向光线不会串段。壳体顶部和侧面的标识字符以凹陷特征表达，用于体现极性、型号或厂商标记，实际建模中可将这些字符作为外观细节保留，也可在结构评审时压缩为简化纹理。引脚按圆截面金属端子处理，分别从封装两侧穿出，位置与段电极一一对应；引脚根部加入封装封胶区域，避免端子与壳体交界处出现应力集中。对于需要做整机布局的工程师，该模型的价值不只在外观还原，还在于明确显示窗口、壳体高度、引脚跨度和焊接占用区。面板开孔设计时，应让正面显示区域完全露出，黑色壳体外缘可贴合面板内侧或通过遮光泡棉压紧，减少外部漏光；板卡布局时，引脚下方避免布置过高元件，焊接面预留焊盘和走线空间，

　　器件前方不能被旋钮、端子、铭牌遮挡。若设备用于低温或强振动环境，可在壳体与PCB之间增加点胶固定，或选用带固定耳的同规格封装；若显示亮度需要随环境变化，可在驱动回路中加入限流电阻和调光控制。七段数码管的功能逻辑围绕段选组合展开，通过不同笔画的亮灭表达0至9及部分字母，单位器件适合并行驱动或用专用驱动芯片扫描；小数点可作为状态指示、单位提示或小数位显示。结构设计上，黑色外壳既承担内部芯片和键合线保护，也充当光学遮光罩，红色发光段与深色底腔形成明确视觉层级。三维装配中应重点检查器件与面板的距离：若加装透明镜片，镜片与显示面之间保留均匀空气层，防止反光和摩擦；若不使用镜片，面罩可略高于面板开口，避免灰尘直接进入段缝。

　　引脚排布决定了它在PCB上的占用宽度，建模时将引脚中心线、焊盘位置和壳体投影区一并核对，可减少试制阶段的干涉返工。整体结构简洁、工艺成熟，是电子整机数字显示部分的基础元件，三维模型能够帮助结构工程师完成面板开孔、板堆叠、视线角度和焊接空间的同步确认。
