1.54寸I2C接口OLED显示模组结构

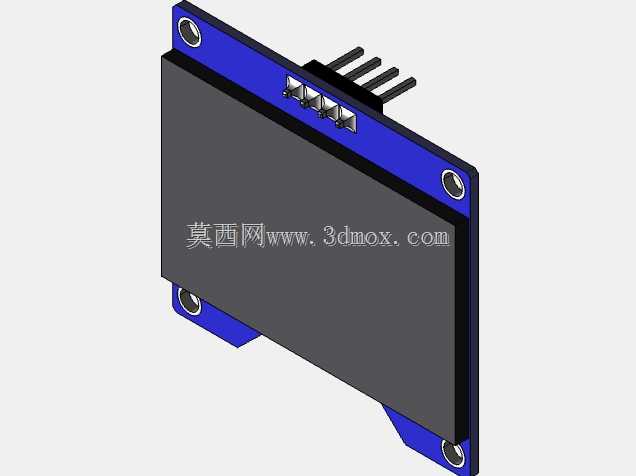

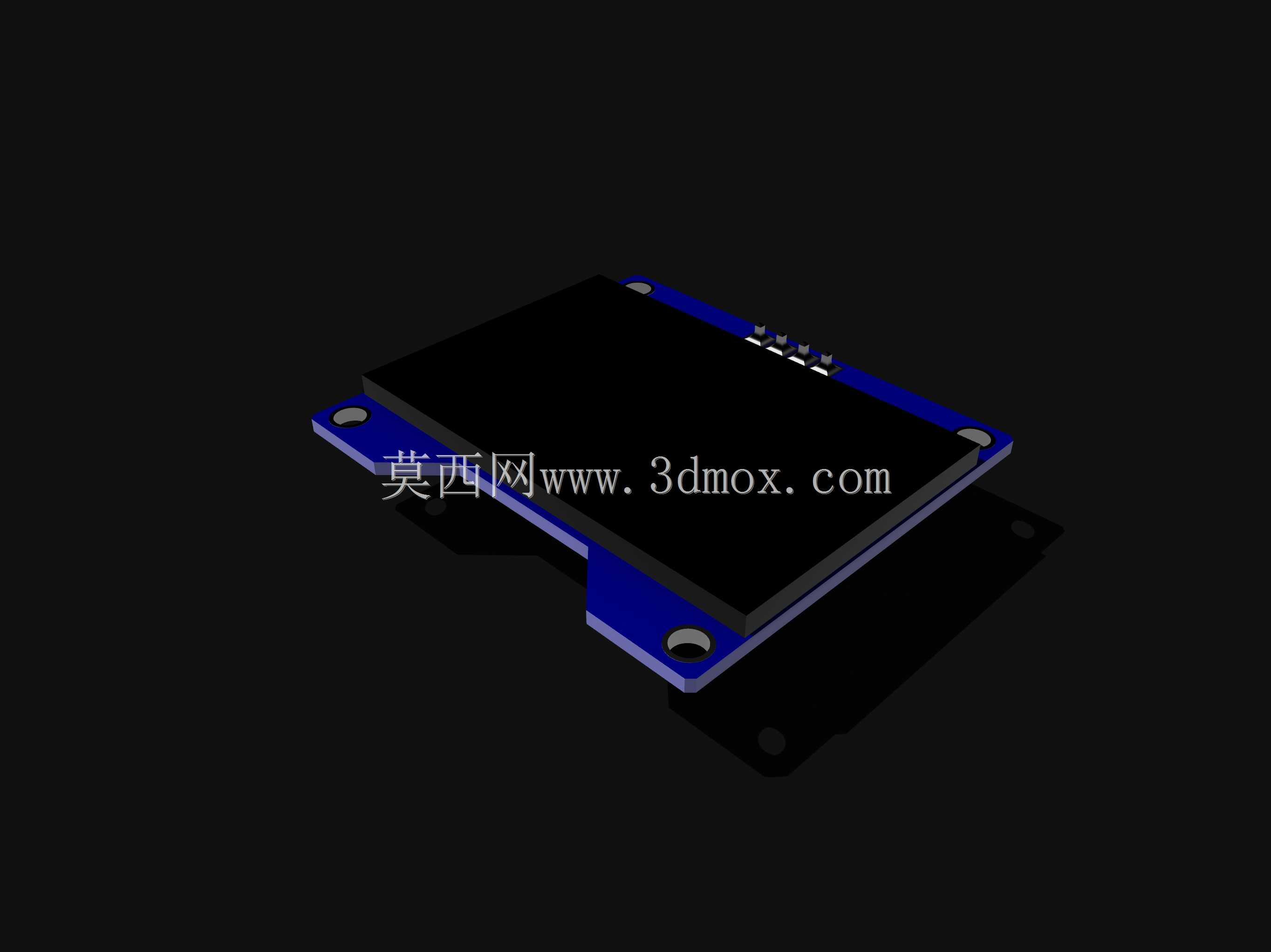

　　这块1.54英寸I2C接口OLED显示模组的三维结构，在嵌入式硬件开发与小型终端设备的结构选型中属于高频使用的人机交互部件。从实际装机场景来看，这类小尺寸自发光屏幕广泛出现在手持检测仪表、桌面物联网节点、3D打印机操作面板、小型工控盒、电源监测装置以及创客类开发板扩展外设上，承担参数读数、状态提示、菜单层级显示与简单图形绘制的功能。建模时首先要抓住它区别于普通LCD的核心特征：OLED屏体无需背光层，黑色像素直接熄灭，因此整机厚度可以控制得很薄，这一点在结构堆叠时对内部空间的节省尤为明显。

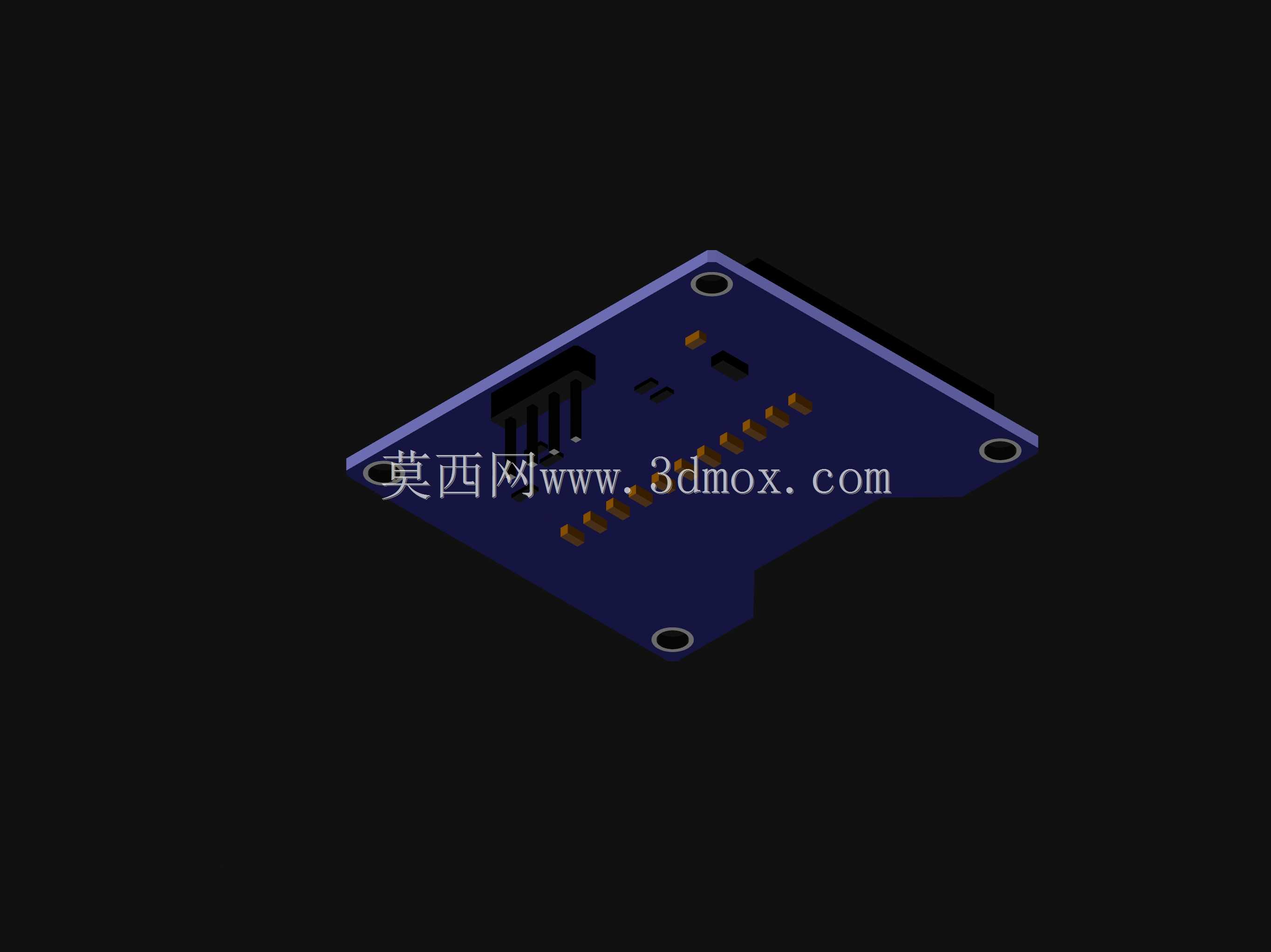

　　模组的主体由三部分构成：蓝色的FR-4印制电路板、占据板面绝大部分面积的黑色OLED显示区域，以及从板边引出的四针排针。蓝色基板四角设计了金属化安装孔，孔位内嵌固定用的螺丝衬套，这是结构工程师在做外壳配合时必须优先锁定的基准。四个安装孔的位置决定了屏幕在面板开窗处的定位精度，建模时需准确还原孔的内径、孔边到板边的距离以及孔周的露铜区域，避免外壳螺柱与板上元件发生干涉。基板的轮廓并非完整矩形，底部两侧带有让位缺口，这是为了在某些叠层安装场景下避让下方的接插件或壳体卡扣，属于很实用的细节。

　　显示区域为一块黑色矩形玻璃屏，表面略高于蓝色基板，四周由板边的丝印与封胶边框界定。屏体与PCB之间通过柔性绑定区连接，这部分在外观上表现为屏底边缘的窄边封装，建模时将其处理为屏与板之间的薄层过渡即可，重点是保证屏面的平面度与相对板边的平行度。引出的四针排针位于基板上侧短边中央，四根金属针脚垂直于板面向上伸出，针脚根部是黑色的塑胶座，针间距为标准2.54mm，这一尺寸直接对应杜邦线与标准母座的配合，是接线装配的关键接口。排针的四根引脚分别对应电源、地、时钟与数据，I2C总线仅需SCL与SDA两根信号线即可完成通信，这也是该模组走线简洁、占用主控引脚极少的原因。

　　从安装边界角度评估，屏幕正面朝向设备面板开窗，开窗尺寸需略小于显示可视区外缘、大于实际有效显示范围，以遮挡屏边的封胶边框同时不遮挡画面。板厚方向上，排针顶端到屏面的总高度决定了外壳内部的最小净空，若设备采用插针直插主控板的叠装方式，还需核算两块板之间的堆叠间距，防止排针过长顶触或过短接触不良。四角安装孔通常配合M2自攻螺丝或铜柱隔离，隔离柱高度要兼顾屏面与面板内侧的间隙，既保证屏幕不被面板压裂，又避免开窗处露出板边缝隙。

　　设计思路上，这类模组把显示面积最大化而把电路板边框压缩到最窄，蓝色基板在屏体四周只留出安装孔与排针所需的最小环边，整体紧凑。对于三维建模从业者，还原时应着重表达板件的薄壁特征、排针的细长圆柱形态、安装孔的沉台层次以及屏面与基板的色差和装配关系，渲染状态下可清晰区分蓝色阻焊层、黑色屏体、金属针脚与黑色针座，使模型既能用于外观方案评审，也能直接导入整机装配做干涉检查与空间校核。在选型阶段，工程师通过该结构即可判断屏幕能否放入既定壳体、开窗位置是否对齐、排针朝向是否便于走线，从而在开模或打印外壳之前完成结构可行性确认。
