多孔圆盘式机械传动限位轮盘

项目分类:通用机械零部件 发布时间:2024-11-12 ID:791756
  • 多孔圆盘式机械传动限位轮盘
  • 多孔圆盘式机械传动限位轮盘

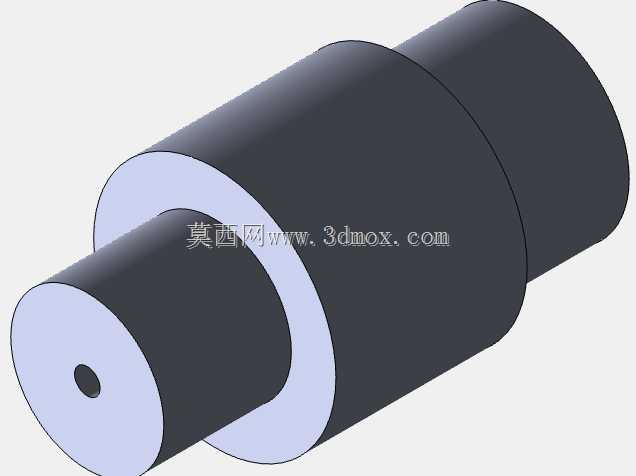

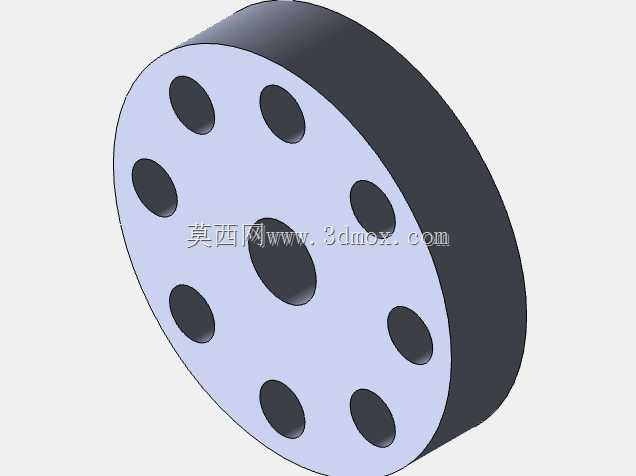

  该轮盘类零件在常规输送线、回转工作台、教学实训台以及小型绕线设备中较为常见,整体采用扁平圆柱构型,主体由深色外缘环带与浅色端面盘体组合而成,端面沿圆周方向均匀分布八个贯通圆孔,盘体中心设置一处大直径中心通孔,孔位排布遵循圆周均布逻辑,各孔中心与盘体回转中心的径向距离保持一致,相邻孔位间的圆心角误差在建模阶段通过圆周阵列约束锁定,从根源上避免手工逐个开孔带来的位置偏差。

  从实际装配逻辑来看,中心大孔主要承担主轴穿接定位功能,盘体可通过平键、紧定螺钉或者胀套与回转轴实现周向固定,外缘环带的圆柱面可作为摩擦传动面,配合橡胶压轮、同步带或者摩擦轮实现扭矩传递;端面八处小孔并非减重结构的随意布置,其工程作用可分为三类:其一可穿装销轴,作为槽轮机构、间歇分度机构的拨销安装位,驱动从动件完成定角度转位;其二可穿装紧固螺栓,将该盘体与外侧端盖、配重块或者限位撞块锁紧固定;其三可作为工艺吊装孔、动平衡去重孔,在盘体高速回转场景下,通过在对应孔位加装配重块或者去除孔周材料,将整体动平衡等级控制在设计允许范围内。

  设计过程中首先确定盘体的核心边界参数:整体外径由传动接触线速度需求推导,若配套摩擦轮外径为固定值,盘体外径越大,单周回转对应的输送行程越长,需结合设备工位间距反向核算;盘体轴向厚度由承受的径向挤压力与轴向剪切载荷决定,外缘环带的径向宽度预留足够的磨损余量,长期运行出现接触面磨耗后可直接车削外圆修复,无需整体更换零件。端面各小孔的孔径统一取一致规格,既降低刀具采购种类,也方便后续装配时销轴、螺栓的通用互换,孔边全部做倒角处理,避免销轴穿装时刮伤零件表面,同时消除热处理环节的应力集中风险。

  建模阶段先绘制盘体的回转截面草图,通过旋转命令生成基础圆柱坯体,随后绘制中心孔与单一个端面孔的草图,使用圆周阵列命令以盘体轴线为阵列中心生成全部八个端面孔,所有孔特征设置为完全贯通,保证盘体两侧端面的孔位同轴;外缘环带与内盘体的分界面采用阶梯轴肩构型,轴肩端面可作为装配定位基准,相邻零件贴合时可直接靠紧轴肩完成轴向定位,无需额外加装调整垫片。零件的安装边界需提前校核:盘体装入设备后,端面小孔的最外侧轮廓与设备侧壁、护罩之间需预留不小于十毫米的安全间隙,避免回转过程中螺栓头部、销轴端部与固定部件发生刮碰;中心孔与主轴的配合公差选用过渡配合,既保证装配时无需过大压入力,也能避免运行过程中盘体与主轴出现相对窜动。

  在实训教学场景中,该零件常作为机械原理课程的演示工件,可直观展示圆周阵列、孔系定位、摩擦传动、间歇分度等多个机械设计知识点,学员可通过调整孔位安装的销轴数量,改变槽轮机构的分度数,适配不同的工位步进需求;在小型自动化设备里,该盘体也可作为行程限位撞块的安装基体,在不同孔位固定行程开关触发挡片,即可灵活调整回转机构的停止角度,改造调整过程无需重新加工盘体,仅需调换挡片对应的安装孔位即可完成参数变更,设备调试的灵活度大幅提升。
