国际象棋对弈棋盘棋子整套结构设计

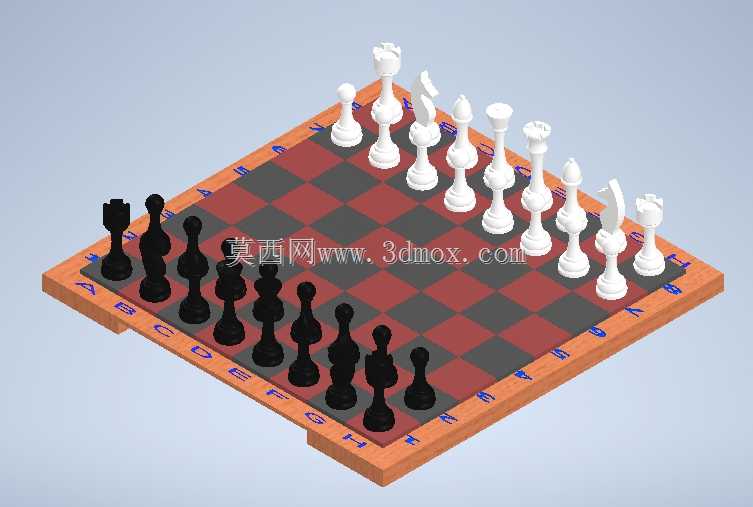

　　这套国际象棋三维结构以标准八乘八格对弈规则为核心进行还原，整体由双色棋盘框体、红黑交替格面、黑白两方十六枚成套棋子共同组成，建模过程中优先保证棋子摆放定位、格距匹配和外框边界的一致性，避免后续出工程图、3D打印或者实物加工时出现棋子落格错位、底座干涉的问题。

　　从实际使用场景来看，这类结构既可以作为桌面益智教具用于棋类规则演示、亲子互动和休闲对弈，也可以作为文创摆件、礼品样机或者数控加工、增材制造的练习样件。结构设计没有采用复杂的内部传动，而是把重点放在外形识别度、摆放稳定性和装配边界上：棋盘外框采用带围边的矩形板件，围边高度略高于棋格平面，棋子推移时不容易滑落，侧边预留字母与数字标识位，方便对弈者记录棋路；格面按八行八列等分，相邻方格采用深浅两色区分，行列坐标沿边框排布，和常规国际象棋记谱方式保持一致。

　　棋子部分按对局双方分为浅色与深色两组，每组包含王、后、象、马、车、兵等完整棋种。建模时各棋子均采用独立实体表达，底部设置统一直径范围的圆形底座，底座平面与棋盘格面贴合，保证直立放置时接触面积充足。不同棋种通过顶部轮廓和高度差异进行区分：王的顶部保留十字形特征，后采用冠齿状轮廓，象以尖顶和开槽体现识别点，马通过侧视马头曲面造型表现，车做成城堡塔楼形式，兵则采用简洁的小圆头柱体。这样的处理既能让使用者在常规视距下快速识别棋子身份，也能控制曲面数量，便于后续转成STEP、STL或者加工刀路。

　　尺寸边界方面，棋盘长宽按八格等分并叠加外框宽度确定，格面正方形边长需要与棋子底座直径协调，通常底座直径控制在单格边长的六成以内，使棋子放在格心时四周留有明显间隙，相邻棋子即使密集布阵也不会发生边缘碰撞。棋盘总厚度由底板、格面贴层和围边三部分叠加，围边外侧可做倒角处理，减少锐边；棋子高度按棋种层级拉开，兵的高度最低，王和后处于较高位置，象、马、车介于两者之间，形成清晰的视觉层次。

　　建模思路上，棋盘适合采用基础拉伸、阵列和材质颜色分配完成，先建立单板外轮廓，再按等分尺寸生成方格阵列，最后叠加围边与坐标标识；棋子则以回转体为基础，王、后、象、车、兵多数轮廓可通过旋转成型快速建立，马需要额外使用草图轮廓、拉伸裁剪和局部曲面过渡来表现头颈形态。所有棋子底座建议保持同一基准高度，装配时以棋盘格面为零平面，按开局位置逐枚约束到对应格心，这样在爆炸视图、渲染图或者装配检查中能够直观核对双方阵容。

　　结构校核的重点不在强度承载，而在人机尺度和工艺可行性。若用于桌面实物制作，棋盘边角需要倒圆，棋子底座可增加微小圆角，避免打印层纹或者铣削刀痕造成晃动；若用于渲染展示，则应保持黑白棋子材质对比、棋盘格面哑光处理和外框木质纹理的层次，使棋子投影落在格面上，便于观察开局站位。整体结构逻辑清晰、特征规整，既适合作为机械建模初学者练习旋转、阵列、装配和渲染的综合案例，也能够直接服务于桌游道具、文创产品和教学展示装置的方案设计。
