微型舵机伺服执行机构结构设计

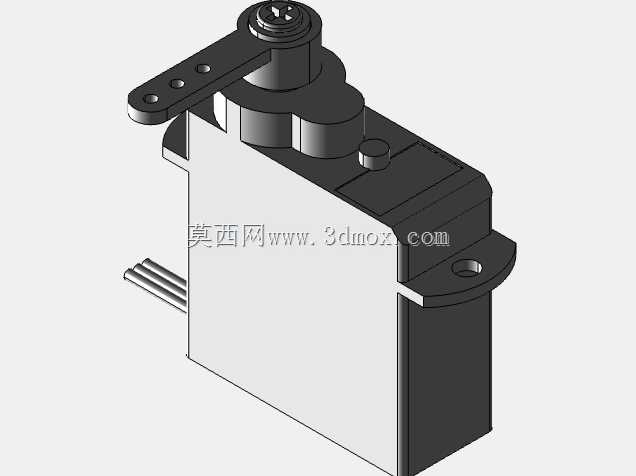

　　在航模飞控、小型机器人关节、遥控车船转向以及自动化实验台的点位驱动场景里，执行端往往不需要大功率工业伺服，却对体积、重量、响应速度和安装占位提出极为苛刻的要求。这款微型舵机正是面向这类轻载、小角度往复摆动任务开发的执行元件，其三维结构完整还原了外壳、减速输出轴、摇臂、接线端子及安装耳板等关键部位，可直接用于整机布局校核与运动干涉检查。

　　从实际用途看，该类舵机的核心功能是接收PWM控制信号，将内部直流电机的高速旋转经多级齿轮减速后，转化为输出轴一定角度范围内的精确角位移。顶部伸出的输出轴配合多孔金属摇臂，能够通过拉杆或连杆把摆动传递到舵面、风门、夹持爪或转向轮上。摇臂上预留的多个连接孔位，对应不同的力臂长度：选用远端孔可获得更大线位移但输出力矩减小，选用近端孔则力矩更大、行程更短，工程师在装配时可根据负载特性灵活选择铰接点。

　　结构设计上，整机采用近似长方体的紧凑壳体，主体分为深色上盖与浅色主壳两部分，分模线清晰，便于注塑成型与内部齿轮组、电位器、控制电路板的分层布置。壳体侧面伸出的三根排针是信号与电源接口，针脚间距规整，既可以直接插在接收机插座上，也能通过杜邦线连接到控制器，接线方向侧向引出，有效降低了轴向高度占用。输出端顶部的轴座做了加高凸台处理，使摇臂回转时与壳体顶面保持足够间隙，避免摇臂在极限摆角下刮擦外壳。

　　安装边界方面，壳体底部两侧延伸出带通孔的固定耳，孔位用于穿入微型自攻螺钉或螺栓，将舵机锁定在机架预埋槽或安装座内。这种耳板一体化布局在航模机翼、机器人云台框架中十分常见，安装时只需保证两孔同轴面贴合支撑面，即可承受摇臂推拉产生的反作用力矩。需要特别注意的是，耳板厚度较薄，锁紧时扭矩不宜过大，否则容易造成塑料耳座开裂；在三维装配阶段应同步建模出螺钉头与垫圈的包络空间，防止周边结构件与紧固件发生干涉。

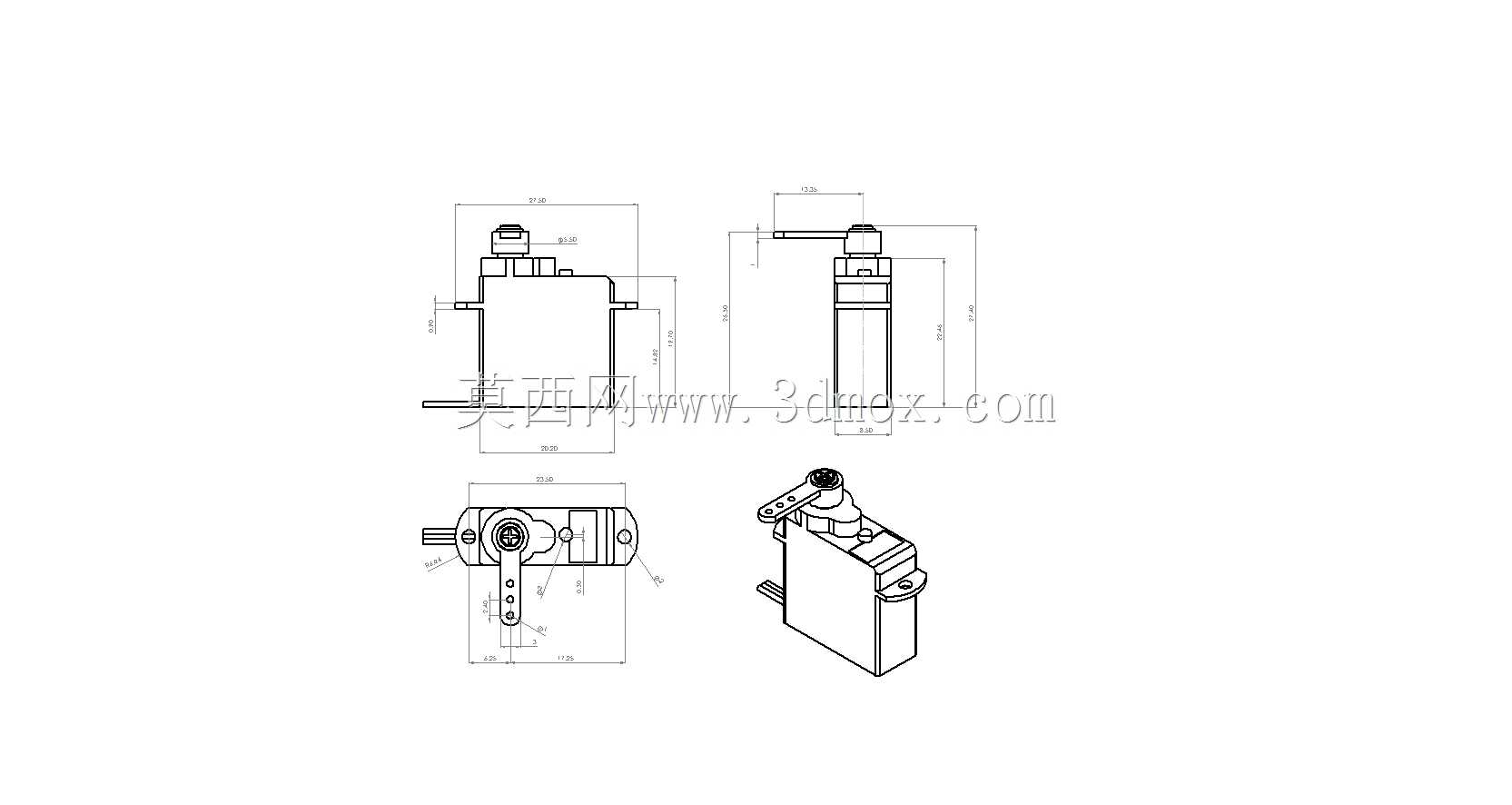

　　从外形尺寸协调来看，这类微型舵机宽度与高度都控制在极小范围内，适合在多舵机密集排布的场合使用，例如仿生灵巧手的指关节驱动、多旋翼无人机的舵面控制以及小型自动化阀门的开关执行。建模时可以把壳体简化为包围盒进行初步布局，再针对输出轴中心高、耳板孔距、接线出线方向这三个关键基准做精确约束。输出轴中心高决定了摇臂旋转平面与连杆的相对位置，若中心高偏差过大，连杆在摆动过程中会产生附加侧向力，加剧舵机内部齿轮磨损。

　　散热与维护也是设计中不可忽视的环节。虽然微型舵机功率不大，但在频繁正反转、堵转或长时间保持力矩的工况下，内部电机会持续发热，壳体表面的散热筋与贴合安装面能够借助金属机架传导部分热量。上盖与主壳之间通常采用卡扣加螺钉的组合固定方式，拆解时可更换磨损齿轮或重新校准中位电位器。三维模型中将这些装配关系如实表达，有利于后续做维修性分析，也方便在定制项目中评估是否需要改为金属齿轮版本以提升寿命。

　　在选型与集成阶段，工程师还需结合负载力矩、摆动角速度、供电电压以及控制信号周期综合判断。该结构形式的舵机一般工作在限定转角区间，内部电位器构成位置闭环，不适合连续旋转；若机构需要整周回转，则应在传动链中另行设计。通过对该模型的剖切与测量，可以清晰看到齿轮腔、电机腔与电路腔的分区逻辑，为同类小型执行器的国产化设计、安装支架开发以及多机协同布局提供可靠的几何依据。
