入耳式有线耳塞耳机三维建模设计作品

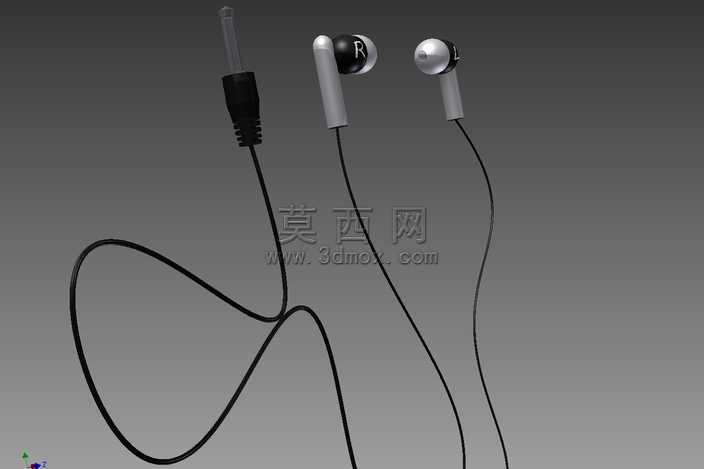

本作品为入耳式有线耳塞的三维建模设计成果，建模阶段依托Autodesk Inventor平台完成全参数化构建，首先从耳塞的核心功能结构入手，先绘制左右声道耳塞腔体的基础轮廓草图，通过旋转、放样等基础特征命令生成耳塞的主体外壳，严格区分左右耳塞的标识结构，在对应耳塞外壳表面预留R、L标识的浮雕特征位置，保证左右声道的识别性。线材部分采用扫掠命令完成，先绘制符合真实线材自然垂落弯折状态的三维路径曲线，再以圆形截面沿路径扫掠生成线材实体，同时在线材与耳塞腔体、3.5mm音频插头的衔接位置，构建出线材防护的应力缓冲结构，还原真实耳机线材根部的防弯折设计细节。3.5mm音频插头部分拆分出金属插接头、绝缘分段、塑料握持段三个独立结构，分别赋予不同材质属性，金属插接头采用高反光镀铬材质，调整反射参数模拟金属表面的镜面反光效果，绝缘分段采用哑光黑色硬质塑料材质，塑料握持段则添加细微的磨砂纹理贴图，还原真实插头的握持触感。耳塞的出音孔部位采用阵列命令构建细密的防尘网孔结构，耳塞尾部的线材出线口做了圆角过渡处理，避免结构出现尖锐棱角。渲染阶段采用三点布光方案，主光源从侧上方打亮耳塞主体，突出金属外壳与塑料部件的材质差异，辅光源补亮暗部细节避免阴影死黑，背光源勾勒耳塞与线材的轮廓边缘，让整体模型在深灰色渐变背景下更具层次感。材质调试过程中，耳塞的金属装饰环采用拉丝金属材质，调整拉丝纹理的方向与粗糙度参数，模拟真实金属装饰件的细腻质感，耳塞的硅胶耳套部分采用半透明哑光硅胶材质，调整半透明参数与漫反射颜色，还原硅胶耳套柔软亲肤的视觉效果，线材部分采用哑光黑色橡胶材质，添加细微的表面凹凸纹理模拟线材外被的磨砂质感。整体建模过程严格遵循真实入耳式有线耳机的结构比例，所有部件的装配关系完全符合实际产品的装配逻辑，既保证了外观的写实还原度，也保留了各部件的结构可编辑性，可用于数码产品外观展示、结构设计参考等场景。
