工程测绘用吊线铅锤与绕线收纳座

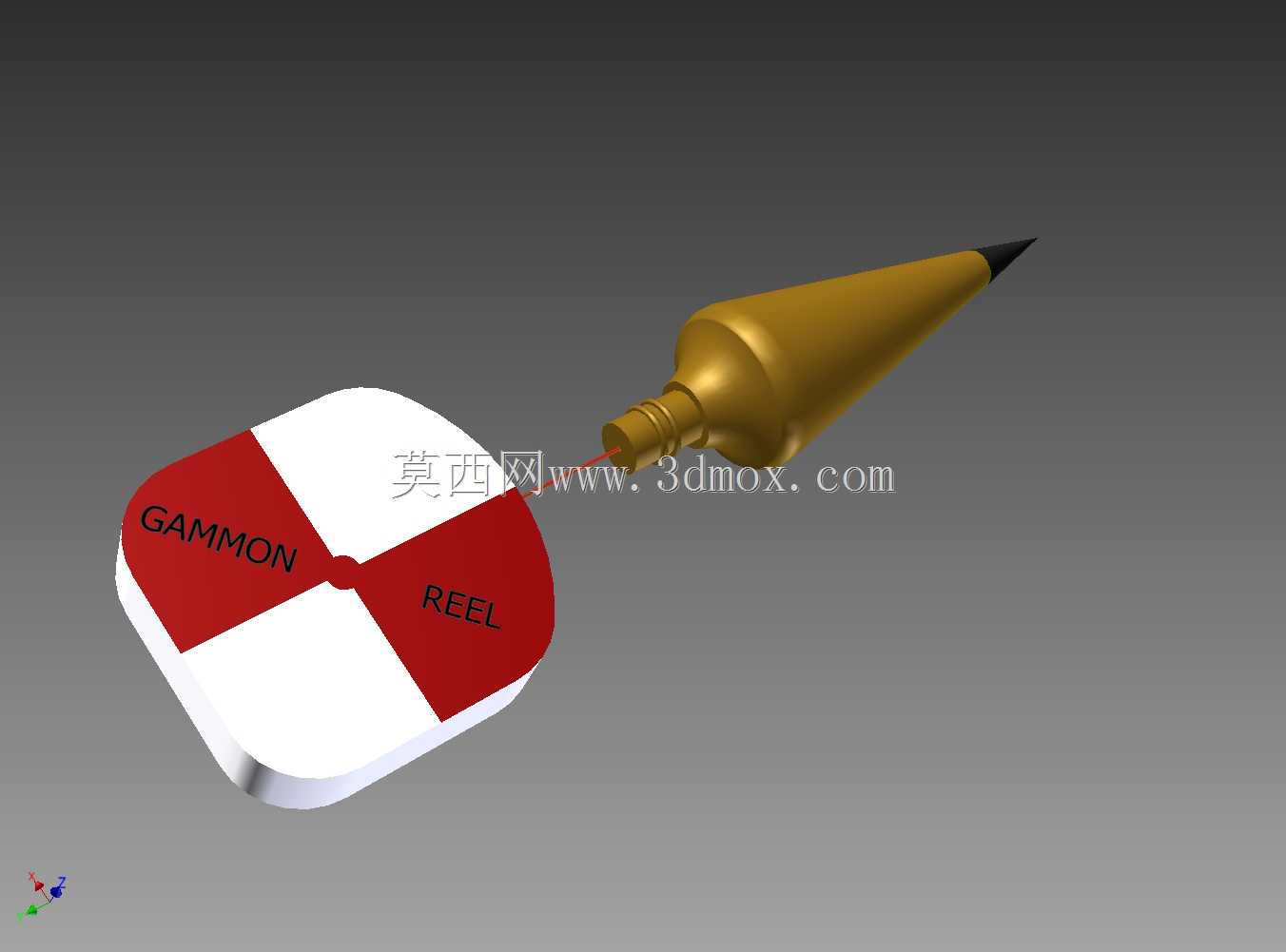

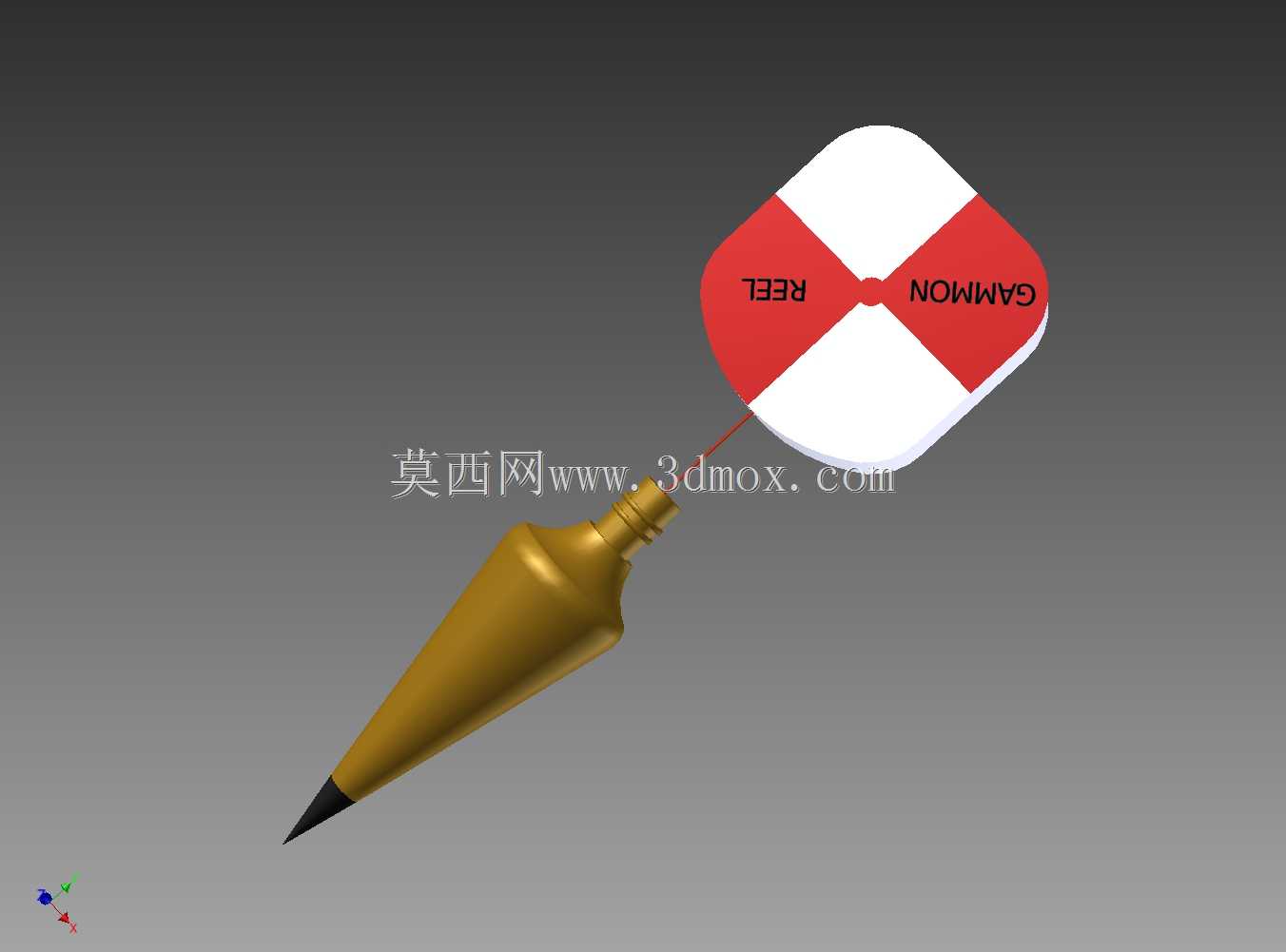

　　这套测绘铅锤组件在土建施工、机电管线安装、钢结构立柱校正以及室内精装放线场景中使用频率很高，核心作用是依靠重锤自重把空间竖直基准从高处引到地面，配合墨线、卷尺或全站仪标记点，完成墙体垂直度校核、设备地脚孔对位、桥架立管找正等工作。整套结构分为锥形重锤、连接绳和绕线收纳座三部分，重锤段采用上粗下细的回转体造型，顶端做阶梯轴颈用于系挂绳索，锥尖收窄成细小尖端，静止时尖端能稳定对准地面标记，减少粗钝端头带来的读数偏差。锥身表面做光滑过渡，没有突出棱边，下落过程中不易被脚手架管、模板边角挂住；靠近尖端的小段采用深色硬质端头，长期触地磕碰后仍能保持尖点形状，避免整体锤体磨损后重心偏移。绕线座采用圆角方形薄盒结构，对角分区做红白配色，

　　两个扇形红色区域分别压印REEL与GAMMON字样，白色区域留出绳体收纳空间，中心设置十字形绕线卡位，棉线或尼龙线可以沿盒面规整缠绕，不会在工具包内打结。座体边缘全部做圆角处理，手持携带时不会硌手，薄盒形态也能直接塞进工作服口袋。建模时先绘制重锤回转母线，顶端轴颈、锥肩过渡和尖端锥度按比例约束，回转生成实体后对尖点做微小倒角，避免几何尖端在装配环境中显示异常；绕线座先拉伸方形基体，再对四角施加全圆角，上表面用分割线划分红白配色区域，中心卡位按绳体直径留出间隙，保证虚拟装配时绳索能从卡位穿出并连接到重锤顶端轴颈。尺寸边界方面，重锤总长控制在单手握持可收纳范围，最大直径位于锥肩位置，向下连续收窄，重心落在锤体轴线上；

　　绕线座边长比重锤最大直径宽出数倍，厚度较薄，平放时不会侧翻，绳体完全缠绕后外轮廓不超出盒体边缘。现场使用时把绳端固定在高处基准点，重锤自由悬停，待摆动衰减后尖点投影即为竖直基准；收纳时将绳体卷回盒面，重锤可挂靠在盒体侧边，整套组件不会散落。结构设计上没有复杂运动部件，重点在于回转体同轴度、尖点耐磨性和绕线空间的合理性，建模过程中需保证重锤轴线与绳索连接点重合，绕线座各分区面贴合无错位，配色分割线沿圆角面连续过渡，渲染后能清晰表达测绘工具的实际形态与使用逻辑。
