嵌入式射频电路金属屏蔽腔体外壳结构

　　这套屏蔽腔体结构主要面向小功率射频前端、无线通信模块、工业传感采集板以及实验台架上的弱信号处理电路使用，现场调试时经常遇到开关电源谐波、变频器辐射、相邻数字板走线串扰把微伏级接收信号淹没的问题，把核心射频板封闭在连续金属壳体内，是工程上最直接也最可靠的抑制手段。壳体采用敞口盒体加端板围合的形式，主体为深拉深或铣削成型的矩形金属槽，侧壁保持完整连续，没有大面积开孔，利用金属壁对交变电磁场的涡流反射与吸收作用，把内部电路和外部电磁环境隔离开；内部电路工作时产生的本振、功放辐射也被约束在腔体内，避免对外围控制板造成干扰，这在多板卡密集排布的测控机柜、车载通信终端、井下仪器舱里尤其重要。

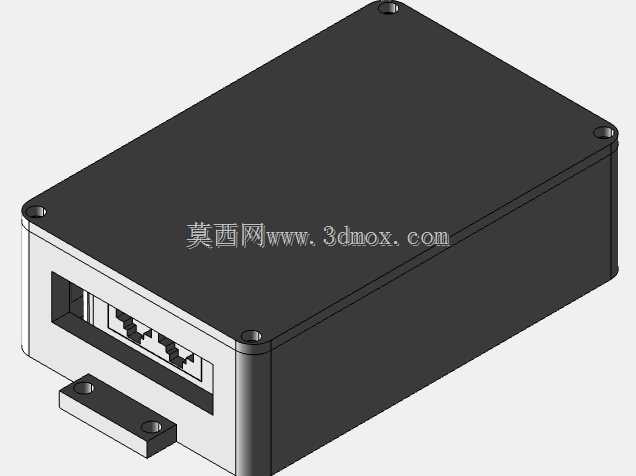

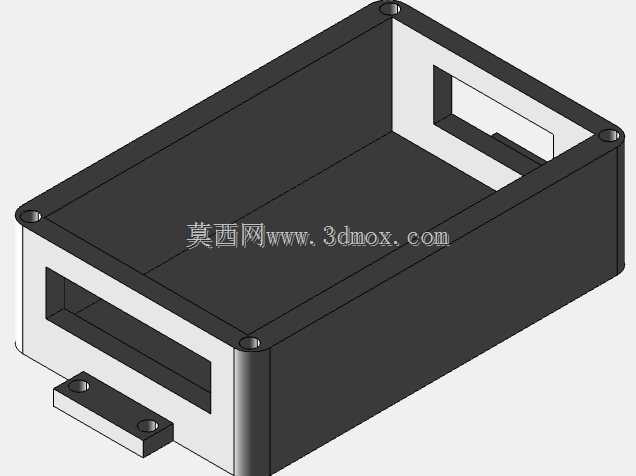

　　从结构布局看，腔体一端预留了矩形贯通窗口，位置正对内部电路板的接口区，现场装配时可以让同轴连接器、低频接插件或者显示窗口从该开口伸出，窗口四周保留平整搭接面，端盖或连接器法兰装上之后，配合导电泡棉、铍铜弹片或者铜箔胶带就能把接缝补齐，保证屏蔽体电气连续。腔体底部外侧伸出两个带孔安装耳，耳片上加工沉孔或通孔，螺丝穿过孔位即可把整个屏蔽盒固定在主板、设备内骨架或者机箱底板上；安装耳与盒体一体折弯/铣出，接触面平整，锁紧后壳体不会翘曲，也避免了额外支架带来的装配累积误差。四角位置布置了立柱式紧固点，柱体沿盒体高度方向延伸，端盖扣合后螺丝从盖板锁入立柱，既把上下两部分压紧，又让盖板和盒体四周形成均匀接触压力，防止局部缝隙漏磁。

　　设计思路上优先保证屏蔽完整性，再兼顾板卡装拆效率：内腔净空按常见射频模块的板厚、元件最高高度预留，腔内四角立柱避让PCB边角，电路板可以直接贴腔底放置，也可以增加绝缘垫垫高，减少分布电容对高频走线的影响；侧壁高度覆盖最高元件的顶端，盖板合上后元件与盖体内壁保留安全间隙，避免元件外壳直接碰金属造成短路。开口边缘、盒口翻边都做了平直处理，实际生产中若采用铝板铣削，可在配合面加工导电密封槽；若采用钣金折弯，则控制折弯圆角与接缝焊接打磨，保证表面连续导电。外形整体为规整长方体，没有外凸复杂特征，在设备内部排布时可以紧贴其他模块侧壁安装，占用空间紧凑；安装耳的孔位间距按照通用小板卡固定尺寸设定，工程师在整机布局时直接以耳片孔为基准定位，就能确定壳体与周边接口、走线槽的相对位置。

　　实际使用场景里，这类屏蔽盒常套在无线接收模块、中频处理板、基准时钟电路外侧：野外监测设备中，它能阻隔电机点火、电力线工频干扰；实验室测试架上，它可以隔绝相邻信号源、频谱仪的空间辐射；产线测试工装里，它为被测射频板提供稳定的电磁环境，减少测试数据跳动。结构建模时把内腔壁厚、立柱高度、开口尺寸、安装耳孔位都做了参数化关联，调整板卡尺寸时只需同步修改内腔长宽与深度，紧固点和安装接口可以保持不变，后续衍生不同规格的屏蔽腔体时，不用重新从零搭建装配关系，也方便工程人员在选型阶段核对自身PCB的边界尺寸、接口伸出位置与固定孔距，快速判断该壳体能否直接适配现有板卡。
