CSWA认证练习散热结构件建模方案

　　这套散热结构件的建模练习，核心围绕电子功率器件配套的铝挤式散热器展开，对应CSWA实操考核中典型的拉伸、阵列、特征参数约束类考点，完全贴合工业现场散热器的实际设计逻辑。从应用场景来看，这类平行鳍片散热器广泛配套在交流稳压电源、低压变压器、功率整流模块、工控驱动板的发热元件上，工作时功率器件产生的焦耳热通过底部基板传导至整片铝基体，再通过等距排布的直立鳍片扩大与空气的接触面积，依靠自然对流或者前置小风扇的强制风冷把热量散出，避免功率半导体、变压器绕组因过热出现参数漂移、绝缘老化甚至烧毁的问题。

　　从结构设计思路拆解，首先确定底部的实心安装基板：基板是整个散热器的安装基准，底面需要保证平面度，直接贴合发热器件的顶面，中间涂覆导热硅脂填充微观空隙，基板厚度不能过薄——如果基板太薄，热量从发热点向两侧鳍片传导的横向热阻会大幅升高，容易出现局部热点；也不能过厚，否则会无谓增加整体重量和铝材成本，常规小功率稳压设备配套的这类散热器，基板厚度一般取3到8毫米区间，建模时先绘制基板的矩形轮廓，通过凸台拉伸生成基体，同时预留基板两侧或者底面的安装孔位，孔位间距匹配常见功率器件、变压器安装支架的孔距标准，方便用螺丝直接锁附在机箱内部的安装位上。

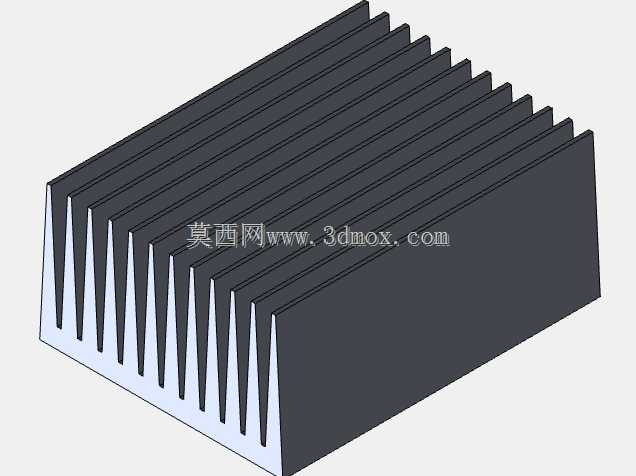

　　鳍片部分是建模的核心特征，也是CSWA考试里线性阵列命令的典型考核点：所有鳍片和底部基板为一体铝挤成型，不需要额外装配，鳍片沿基板长度方向等距平行排列，每片鳍片的厚度均匀，鳍片之间的通风间隙宽度经过权衡——间隙过小，空气流动阻力大，自然对流时热气容易卡在鳍片缝隙里无法顺利排出；间隙过大，相同外形尺寸下能布置的鳍片数量变少，总散热面积不足，散热能力达不到设计要求。建模时先在基板的一端绘制第一片鳍片的截面轮廓，鳍片高度方向垂直于基板顶面，沿基板宽度方向通长延伸，轮廓完全定义后拉伸生成第一片鳍片，随后使用线性阵列命令，选择基板长度方向作为阵列方向，设置好对应的鳍片间距和总数量，一次性生成全部平行鳍片，阵列参数可以根据散热需求灵活调整：如果适配更高发热功率的器件，就缩小鳍片间距、增加鳍片数量，在外形边界不变的前提下提升总换热面积。

　　外形与安装边界层面，这类散热器的整体轮廓为规则长方体，没有复杂的曲面或者异形突出结构，外轮廓尺寸完全适配常规工控机箱的内部安装空间：长度方向对应鳍片排列的方向，宽度方向对应鳍片延伸的通长方向，总高度为基板厚度加鳍片高度，安装时底面完全贴合发热面，鳍片的朝向需要顺着机箱内部的通风风道方向，让空气可以顺着鳍片间隙顺畅流过，最大化对流换热效率。建模过程中需要注意所有特征的参数约束：每一个尺寸都要完成完全定义，避免出现悬空的几何关系，鳍片和基板的交接位置不能出现零厚度或者干涉几何体，阵列后的所有鳍片保持间距一致、厚度均匀，边缘的倒角处理可以根据实际加工工艺添加——铝挤出模的尖角位置会自然带出小圆弧，建模时在鳍片顶端和基板交接位置添加小半径圆角，既符合实际加工的工艺特征，也能避免应力集中，同时去掉锐边防止安装时划伤操作人员。

　　整个建模流程覆盖了草图绘制、凸台拉伸、线性阵列、圆角特征、安装孔打孔这些CSWA考核的核心操作，同时每一步结构设计都对应工业散热器的实际工程需求，不是脱离实际的抽象练习题：从热传导的路径设计，到加工工艺的铝挤成型特性，再到安装配合的边界尺寸，都和电子设备散热配件的真实开发逻辑一致，完成建模后还可以通过软件的质量属性功能核算铝材体积，结合铝的密度算出成品重量，进一步校验材料成本和结构强度是否满足使用要求，鳍片本身在厚度足够的情况下不需要额外加强筋，平行直立的结构本身就有足够的刚性，搬运和安装过程中不容易出现弯折变形。
