交流稳压器锁扣折弯钣金支架

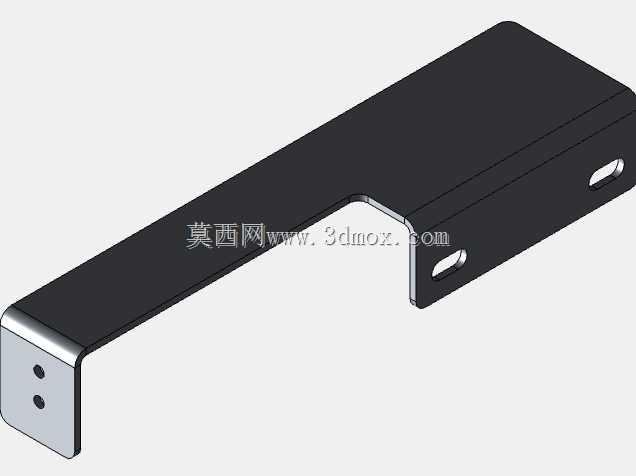

　　这个锁扣支架是交流稳压设备上用于面板锁合与箱体连接的典型钣金承载件，整体采用薄板折弯成型，结构看似简单，却集中体现了小尺寸钣金件在电气设备内部的功能定位与工艺约束。从三维形态看，零件主体为一条长条形板带，在靠近一端处做了一次近似直角的下折，形成高低错位的Z形（或L形延伸）轮廓；长段板面平整宽阔，短段向下弯折后构成安装立面。这种折弯布局并非随意，而是为了跨越稳压器机箱内部的台阶面，让锁扣的操作端与被锁面板处于同一高度，同时把固定端落到有支撑的箱体骨架上，解决了平面支架无法补偿高度差的问题。

　　从实际用途出发，这类支架在稳压电源、交流稳压器及类似电气柜中承担锁舌导向与门锁承力的作用。操作人员开合前面板或检修门时，锁扣的往复作用力会通过支架传递到箱体，因此支架既要保证锁具安装位置准确，又要具备足够的抗弯刚度。长段板面上开设的两个长圆形（腰形）安装孔是设计中的关键细节：腰形孔允许装配时沿孔长方向微调位置，补偿钣金折弯回弹、焊接变形以及机箱骨架开孔累积误差，避免硬装配导致的应力集中或锁舌对位偏差。短段立面上的两个小圆孔则用于锁体或连接件的定位紧固，孔位靠近折弯根部布置，可借助折弯形成的截面惯性矩提升局部抗扭能力。

　　设计思路上，零件充分利用了钣金折弯“以折代加强”的特点。单块平板若承受垂直板面的锁合力，容易发生挠曲变形；而一次90度折弯后，截面由平板变为L形，两个方向的抗弯截面模量都显著提高，材料厚度无需增加即可满足刚度要求，这对控制电气设备成本和重量非常有利。板面边缘可见折边与翻边处理，端部的小圆角折弯既减少了应力集中，也避免了锐边划伤装配人员和线缆。黑色外观面通常对应喷涂或喷塑处理，在电气机箱内部兼具一定防锈与绝缘辅助作用，裸露的金属切面则反映了剪切下料后的真实工艺状态。

　　关于外形尺寸与安装边界，建模时需要重点控制几个工程尺寸：一是长段板带的总长度，它决定锁扣操作点到固定点的跨距，直接影响门体开启行程与力臂；二是折弯高度，即高低两段板面的垂直落差，这个尺寸必须与机箱内部台阶或面板厚度匹配，落差过大会使锁舌悬空、过小则无法避让内部元器件；三是折弯内圆角半径，薄板件一般取略大于料厚，以保证折弯不裂且回弹可控；四是腰形孔的中心距与孔端余量，孔边到板边的距离需满足紧固件边距要求，防止拉脱。安装边界方面，长段下方需预留锁体及螺母的操作空间，短段立面后侧要贴实箱体支撑面，折弯内侧拐角处要避免与线束、铜排或其他结构件干涉。

　　在三维建模与展开处理时，这类零件适合用钣金模块建立基体法兰，再通过边线法兰完成折弯，腰形孔与圆孔在展开状态下标注更利于下料和冲孔工序核对。需要注意折弯系数与K因子的设定，直接影响展开长度和毛坯尺寸；折弯线位置要结合模具V槽宽度考虑，避免孔位过于靠近折弯线造成孔形拉伸变形。两个腰形孔的方向应顺着装配调整方向布置，若方向错误将失去补偿功能。整体而言，该支架虽属小型五金件，却把高度补偿、位置微调、刚度增强和工艺成型几个需求整合在一块薄板上，是电气设备结构设计中以简洁几何解决多重约束的代表性实例，对从事钣金结构设计、机箱机柜开发及三维建模的人员具有较好的参考价值。
