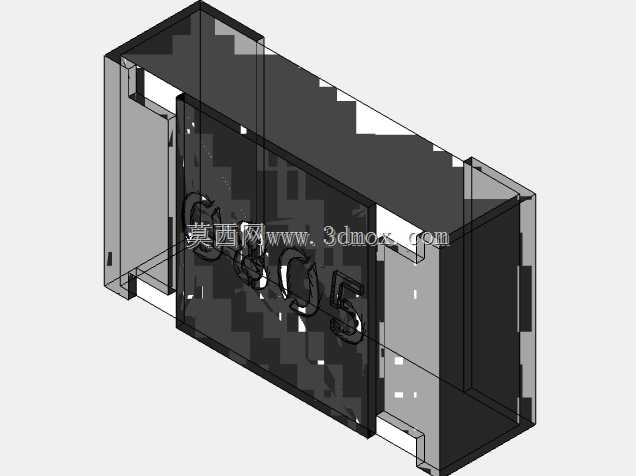

0805封装贴片电阻三维结构数模

　　在消费电子主板、工业控制板卡、电源模块、通信终端设备的SMT表面贴装产线里，0805规格贴片电阻是板级电路里用量极大的基础无源元件，这套三维数模完整还原了该封装电阻的实体结构，可直接用于PCB布局干涉校验、贴装工位吸嘴选型模拟、整机结构装配间隙校核、教学演示元件结构等场景。

　　从实际板卡装配的工程视角来看，0805是英制封装命名，对应公制外形尺寸长2.0mm、宽1.25mm，元件本体厚度常规在0.5~0.7mm区间，两端的金属电极端帽宽度约0.3~0.4mm，建模时严格对齐行业通用封装的安装边界：PCB上对应的两个焊盘常规设计为长1.0mm、宽1.25mm，两焊盘内侧间距约0.8mm，数模里把元件本体放置在焊盘正上方的标准贴装高度，底部与PCB板面预留0.05~0.1mm的焊锡爬升间隙，完全匹配回流焊工艺里锡膏熔融后元件下沉的实际装配状态，结构工程师在做整机堆叠时，可以直接调用该数模核对元件周边的壳体避位空间——比如塑胶外壳内侧的限位筋、相邻的 taller 电解电容、接插件侧壁之间的安全间隙，避免量产时出现元件顶壳、贴装后干涉无法合盖的问题。

　　数模的结构拆分逻辑完全贴合实物制造工艺：中间核心部分是氧化铝陶瓷基体，陶瓷基体表面印刷有电阻功能膜层，外部包覆黑色的环氧树脂保护层，也就是日常看到元件黑色本体的部分，保护层表面丝印阻值标识字符，两端是三层结构的金属端帽：最内层与陶瓷基体结合的是银钯电极层，中间是镀镍阻挡层，最外层是可焊性良好的镀锡层，建模时把端帽和陶瓷本体的配合台阶、端帽底部的平面贴合区域都做了还原，没有做简化的方块拉伸处理，在做SMT贴装仿真时，可以精准模拟吸嘴吸取元件顶面的受力状态，0805元件顶面平整无凸起，常规选用直径1.5mm的圆形吸嘴即可稳定拾取，不会出现偏心吸料、翻面的异常。

　　在电路功能层面，这类贴片电阻在板卡上承担限流、分压、阻抗匹配、上拉下拉、信号采样等作用，0805封装的额定功率常规为1/8W，部分厚膜工艺产品可做到1/4W，工作电压上限一般为150V，相比更小的0402、0603封装，0805的元件体积更大，手工焊接容错率更高，功率承载能力更强，在电源输入回路、大电流采样支路、工业控制板的功率信号路径里应用非常广泛，结构设计时不需要像小封装元件那样严格限制周边布局空间，维修更换时用普通恒温烙铁就可以完成拆焊，对售后维护场景更友好。

　　建模过程中特意保留了实物的细节特征：黑色环氧保护层的边角做了微小的倒角处理，没有尖锐直角，匹配模塑封装的实际工艺形态；两端金属端帽的侧面和底面保留了电镀层的平整面，没有多余的纹理特征；本体表面的标识字符做了凸起/凹陷的丝印效果还原，在做产品渲染、装配爆炸图、电子装联教学演示时，可以清晰展示贴片电阻从编带包装、吸嘴拾取、焊盘对位、回流焊接固定的全流程结构关系。

　　在安装边界的校核维度，这套数模可以直接导入PCB结构协同设计环境，和板上其他元器件做间隙检查：当板卡需要做三防涂覆处理时，0805元件的底部和PCB之间的缝隙高度要保证三防胶可以顺利渗入，数模里的元件离地高度完全符合行业通用的焊后间隙标准，不会出现建模时元件底面完全贴死PCB、无法模拟焊锡层厚度的错误；当板卡需要走波峰焊工艺（少数插件混装板会采用），0805元件的布局方向需要和波峰焊传输方向匹配，数模的长宽比例精准，可以直接用来校验元件的排布方向，避免出现波峰焊时元件阴影区导致上锡不良的问题。

　　不同于原理图里抽象的电阻符号，这套实体数模把电子装联里最容易被结构工程师忽略的小型无源元件的真实尺寸、装配空间、相邻干涉风险全部具象化，很多新手结构工程师在做主板堆叠时，往往只关注芯片、接插件、大电容的尺寸，忽略0805这类小电阻的实际厚度，导致壳体内部的加强筋刚好压在元件表面，量产装配时出现元件被压裂、焊点脱落的故障，调用精准的封装数模提前做干涉检查，就能在设计阶段完全规避这类工艺问题。
