三耳多孔法兰连接安装板结构设计

　　这款三耳式多孔连接安装板属于通用机械传动与支撑系统里的典型转接零件，日常在自动化产线工位转接、小型机电设备端盖固定、调压稳压装置内部构件定位、轻工机械连杆支座场景中大量使用，零件整体采用盘类加三个外伸安装耳的布局，核心作用是在不同安装基准之间完成孔位对接、载荷分散传递，同时通过板面上的异形卡槽完成配套轴套、定位销或者卡簧的预固定，避免装配后连接件出现周向转动或者轴向窜动。

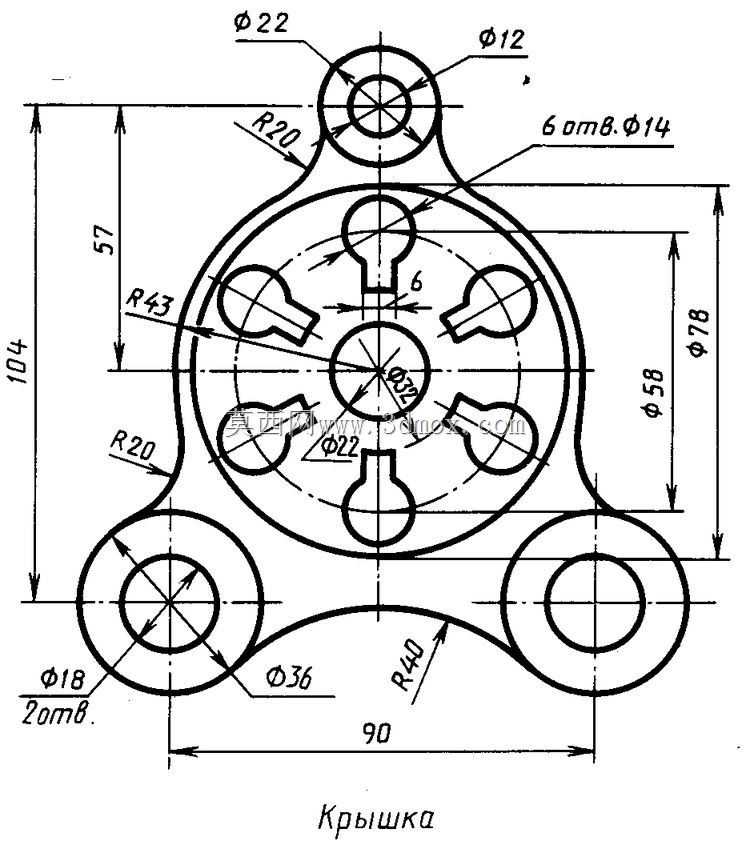

　　从实际装配边界来看，零件主体圆盘外轮廓直径为58，圆盘最外圈的外切边界直径为78，三个安装耳沿圆盘周向均匀分布，底部两个安装耳的中心跨距为90，顶部安装耳中心到下方两耳中心连线的垂直高度为57，所有外伸耳片和中心圆盘的衔接位置都采用R20的圆弧过渡，既避免板材冲压或者机加工过程中转角位置出现应力集中，也能在零件承受径向拉扯载荷时，让耳片和主体的连接截面受力均匀，不会在尖角位置萌生疲劳裂纹。中心圆盘下半段的外轮廓采用R40的圆弧收边，和两侧耳片的轮廓顺滑衔接，整个零件外轮廓没有突兀的直角转折，不管是采用板材铣削加工、钣金冲压成型还是铸造成坯后精加工，走刀路径或者模腔拔模都能保持顺畅，不会出现加工振刀或者脱模卡滞的问题。

　　孔系布局上，三个外伸安装耳的结构各有区分：顶部耳片外圆直径22，中心开设直径12的贯通安装孔；左下角耳片外圆直径36，中心孔直径18，孔位配置2个M8的螺纹孔，用于穿装紧固螺栓完成和下方基座的锁附；右下角耳片为光面沉台结构，可作为定位销的预装孔位，和另外两个带螺纹的耳片形成两锁一定的安装约束，装配时先通过右下角耳片套入定位销完成零件初定位，再穿装另外两个耳片的紧固螺栓，能大幅降低装配时的孔位对齐难度，也能避免螺栓锁附过程中零件出现偏移。中心圆盘区域以中心基准孔为核心，周向均匀分布6个直径14的安装孔，对应配置6个M8的螺纹连接位，每个孔位旁延伸出宽度6的键槽型卡槽，这类卡槽主要用于嵌入配套的止动卡爪或者平键，当圆盘端面安装旋转压盖、分度盘或者传动拨叉时，卡槽可以传递周向扭矩，避免紧固件受剪打滑。圆盘中心区域设置直径22的中心基准孔，作为整个零件的加工工艺基准，无论是数控铣削时的找正打表，还是装配时和主轴、定位轴的配合，都以该孔为同轴度基准，保证周边6个周向孔的位置度误差控制在装配允许范围内。

　　设计思路上，这款零件没有采用整体实心圆盘的厚重结构，而是在保证安装孔位强度的前提下，通过三个外伸耳片把安装支撑点向外拓展，在不增大中心圆盘体积的情况下获得更大的安装跨距，支撑稳定性比同直径的实心法兰盘更优，同时零件整体重量更轻，耗材占用更少。耳片和圆盘衔接处的R43圆弧轮廓，既对应了中心圆盘外侧的加强筋走线，也让零件在承受偏心载荷时，应力可以沿着圆弧轮廓逐步分散，不会在耳片根部出现应力突变。实际选型使用时，可根据配套设备的紧固需求，在左下角耳片的2个M8螺纹孔和盘面6个M8螺纹孔中选择对应锁附点位，既可以作为静态的固定转接板，也可以作为低速回转机构的分度连接盘，适配多种不同的安装工况。加工过程中以中心φ22孔为粗基准先加工外轮廓，再以外轮廓和中心孔为精基准加工所有螺纹孔与卡槽，能有效保证各孔位之间的位置精度，装配后相邻连接件的同轴度、平行度都能满足常规机电设备的装配公差要求。
