紧凑型双列角接触轴承支撑座结构

　　在紧凑传动单元、狭小安装腔以及多轴并行排布的设备中，支承部件往往不能沿用标准分体式轴承座的布置方式。该双列轴承支承结构正是针对操作空间受限而又同时存在轴向、径向复合载荷的工况展开设计，主体采用上下对合的夹装式壳体，将两组轴承沿轴向并列容纳在半圆弧轴承腔内，通过壳体合抱形成完整的回转支承通道。

　　从实际使用场景看，这类结构常见于交流稳压装置内的调压传动机构、小型精密进给单元、并排转轴模组以及需要在有限机架厚度内完成轴系定位的设备。设备运行时，转轴不仅承受带轮、齿轮或摩擦轮传递过来的径向力，还会因调压动作、轴向预紧或偏载产生不可忽略的轴向力；若采用单列深沟球支承，往往需要在轴向上拉开较大跨距，既增加壳体长度，也容易在复合载荷下出现接触角偏移和游隙增大。双列角接触布置能够在较短轴向长度内提供双向轴向约束，接触区可同时分担径向与轴向分量，从而在边界尺寸被严格限制时提升支承刚度。

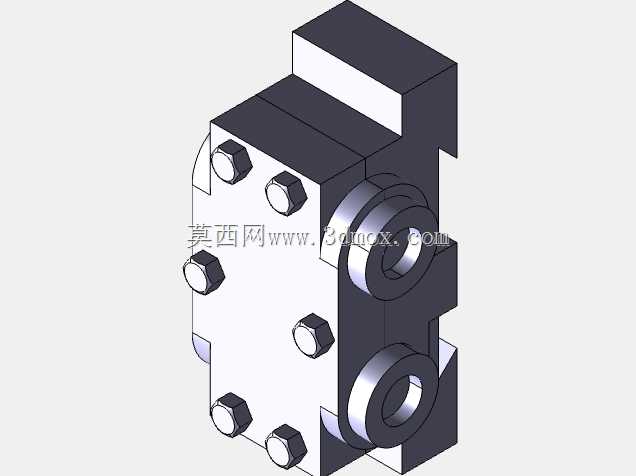

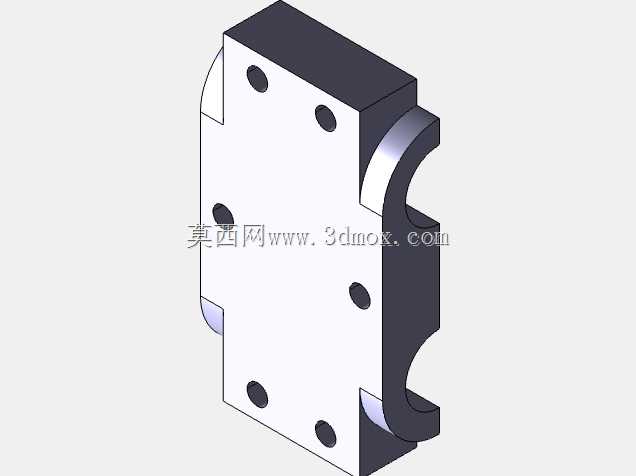

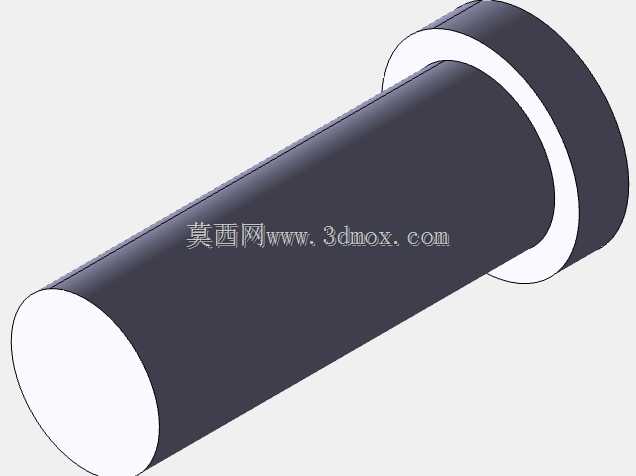

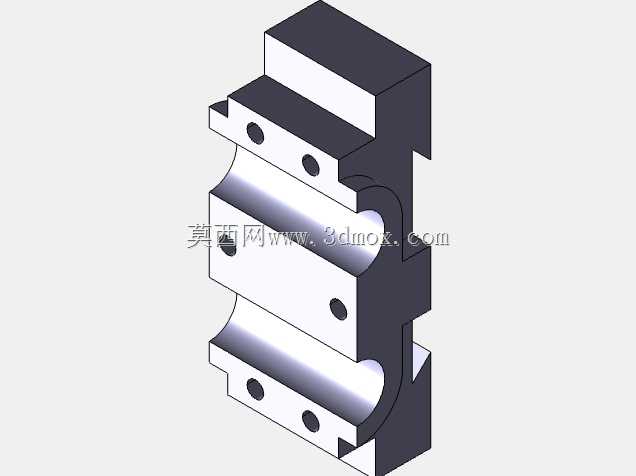

　　结构外形上，壳体中部为两组并列的半圆轴承孔，孔壁与轴承外圈形成定位配合；上下壳体结合面位于轴承孔水平中分位置，装配时可先将轴承和轴组件落位于下半座，再扣合上半座，通过侧面与端面的螺栓孔完成锁紧。壳体外侧布置有多组安装孔，既包括沿结合面分布的紧固孔，也包括用于将整个支承座固定到机架或安装板上的连接孔。孔位分布避开了轴承腔壁厚薄弱区，使螺栓压紧力能够较均匀地传递到外圈周围，避免局部夹伤轴承或造成孔圆度变形。

　　建模时需要重点控制轴承腔的同轴度、半圆孔对接错边以及结合面平面度。上下座合模后，两个半圆弧应构成连续圆柱面，若对接处存在台阶，轴承外圈会受到局部硬点，运转时产生噪声并降低疲劳寿命。轴承腔内径与外圈采用过渡或小间隙配合，兼顾装配便利性与外圈防转需求；对于承受旋转载荷的场合，配合面不能过松，否则外圈蠕变会磨损座孔。轴向方向上，腔内台阶或挡边用于限定轴承外圈位置，双列布置时还要保证两列轴承之间的隔圈或间距准确，使接触角受力状态符合设计预期。

　　安装边界方面，该支承座的优势在于轴向长度短、径向包络紧凑，适合嵌入两层构件之间或靠近传动轮的位置。外形顶部和底部的平直安装面可作为定位基准，侧面凸缘提供螺栓穿装空间；在三维布局中，应预留扳手操作空间和轴承装入、拆卸的退出距离，不能只按实体外轮廓留隙。壳体宽度方向需要覆盖双列轴承总宽并留出侧壁厚度，高度方向则要保证半圆孔外圆到外壁的最小壁厚，尤其在螺栓孔与轴承腔相交区域，应核查壁厚是否足以承受压紧力和工作载荷。

　　设计思路上，角接触轴承成对使用并非简单叠加，而是通过接触角方向布置形成稳定支承。面对面布置有利于提高对中能力和承受倾覆力矩，背对背布置则可获得较大有效支承跨距；在这种短座结构中，需根据轴系受力方向选择组合方式，并通过预紧消除游隙。预紧量过小，轴向刚度不足，换向时易产生冲击位移；预紧量过大，则摩擦温升升高，轴承寿命下降。壳体刚度也要与预紧力匹配，若座体单薄，螺栓锁紧后轴承腔变形，反而会破坏滚动体接触状态。

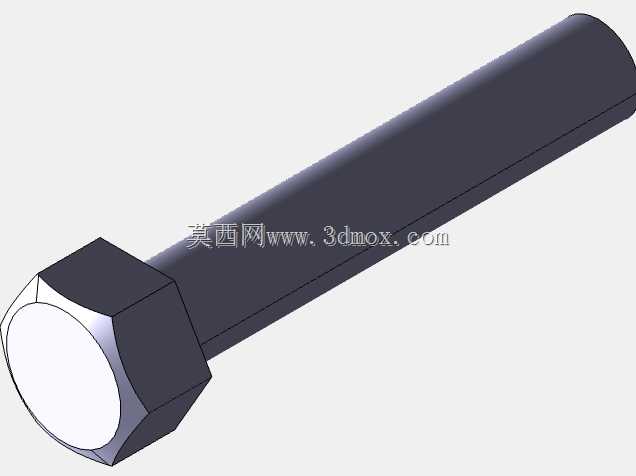

　　从工程细节看，上下壳体结合面不宜直接压死轴承外圈分型线，应让轴承外圈主要由圆柱孔壁承载，结合面处保留合理间隙或通过加工公差保证夹紧后圆度。紧固螺栓应按对角顺序分步拧紧，控制相同扭矩，防止单侧受力使座孔变成椭圆。外部安装面与轴承孔轴线的平行度、垂直度会直接影响轴系对中，若支承座安装后轴线与传动轮中心偏斜，带轮或齿轮会产生边缘接触，噪声和振动随之放大。

　　在维护层面，这种集成式双轴承座减少了零件数量，轴系定位更加集中，但也要求装配前确认轴承方向、润滑脂填充量和腔内清洁度。对于高温或连续运行工况，壳体周围应留出散热空间，避免双列轴承发热被封闭在狭小腔内。整体结构体现的是在受限空间内用紧凑双列角接触支承替代长跨距单列支承的工程思路，适用于对轴向尺寸、复合承载和装配刚度都有要求的机械传动部位。
