UCFB带法兰轴承支撑枕座结构设计

　　这套UCFB枕式轴承支撑结构，主要面向工业传动、输送辊道、小型工装台架以及需要对旋转轴进行径向承载与轴向限位的设备场景。在实际产线布局里，这类支座常被布置在机架侧板、型材框架端面或焊接平台的安装面上，用来承托带座轴承外圈，让转轴在持续运转时保持稳定回转中心，避免因悬臂过长、机架变形或装配错位带来的轴端跳动。

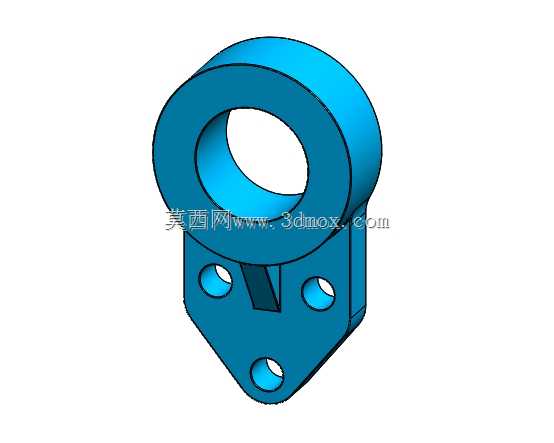

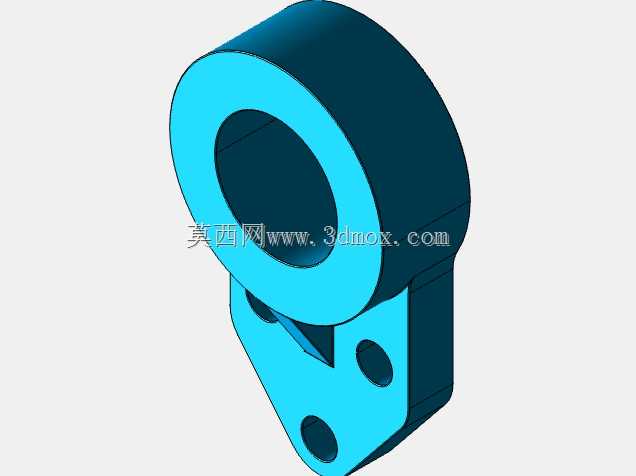

　　从结构功能上看，上部为完整的圆筒轴承容纳腔，内孔用于装入标准外球面轴承或同规格滑动轴套，腔体壁厚沿圆周方向均匀过渡，既保证轴承外圈压装后的抱紧刚度，也为轴承承受径向载荷提供足够的支承面积。圆筒外侧延伸出加厚环带，在轴承载荷集中区域形成局部加强，可降低长期交变载荷下孔口椭圆变形的风险。下部法兰底座采用近似菱形的承托轮廓，底座平面与圆筒轴线保持严格垂直，安装后能够让轴承孔轴线与配合轴段自然同轴，减少装配时反复找正的工作量。

　　底座上分布三处安装孔，其中两处位于圆筒两侧的水平延展耳板上，另一处布置在底座下端尖角区域，孔位围绕轴承承载中心形成稳定三角支撑。这种孔位布局在空间受限的机架上优势明显：相比方形四孔法兰，菱形底座在斜向布置或靠近设备边缘安装时占用边界更小，同时三个紧固点足以约束支座的平移与转动。安装孔周边做了局部凸台加厚，螺栓锁紧时压紧力集中在凸台端面，可避免薄板底座因压应力过大出现凹陷。圆筒与底座之间设置竖向加强筋，筋板从筒体下侧一直延伸至法兰面，把轴承传递下来的径向载荷直接导向安装螺栓区域，减少支座根部的弯曲应力。

　　建模过程中先以轴承内孔轴线为基准建立圆筒主体，保证内孔、外圆与端面的同轴度和垂直度；再向下拉伸法兰底座轮廓，结合安装空间确定底座宽度、下端延伸长度与孔边距。三处安装孔的中心距需要结合常用螺栓规格预留扳手空间，孔壁到支座外缘保留足够壁厚，防止锁紧时边缘开裂。筒体与底板交接处采用圆角过渡，避免应力集中在直角焊缝对应位置；若后续投入铸造或焊接件加工，这些圆角也能改善金属液流动或焊接应力分布。

　　外形尺寸边界方面，上部圆筒外径明显大于轴承孔，形成足够的外圈支承宽度；底座宽度向两侧超出筒体，以扩大螺栓支撑跨距，提升抗倾覆能力。底座下端沿轴承孔中心向下延伸，使第三颗安装孔远离主承载轴线，在轴承受水平侧向力时能够提供额外反力矩。整体高度控制以轴承中心线为核心，设备设计时可根据轴中心线高要求选配对应规格，安装面只需加工出平整贴合面即可完成固定。

　　在设备用途层面，该支座不仅承担承重作用，还通过法兰面与机架的刚性贴合抑制轴承座振动。输送设备中辊筒轴端、搅拌装置的被动转轴、轻载卷扬机构以及非标自动化回转工位，都可以采用这种支撑形式。相比立式直立轴承座，UCFB结构的安装面位于轴承侧下方，更适合贴装在竖直墙板上；相比普通立式法兰座，其菱形底板又能在狭窄布局中减少与周边护罩、管线的干涉。

　　设计时还需关注轴承装入后的轴向定位：圆筒上端面可配合轴承外圈止动面或挡圈实现限位，下端开口则便于轴段穿过与后期维护拆卸。底座贴合面要求平整，安装螺栓应按对角顺序紧固，使三孔受力均匀；若设备存在冲击载荷，可在支座与机架之间增加定位销，承担横向剪切力，让螺栓主要负责压紧。整个结构没有复杂曲面，造型紧凑，载荷传递路径清晰，既满足三维建模时参数化改型的需要，也便于工程人员根据轴径、中心高和安装空间快速派生系列规格。
