手术刀柄防滑替换保护套结构设计

　　在外科门诊、手术室器械整理台以及基层诊所的换药操作场景里，手术刀柄属于高频取用的手持器械，日常反复消毒、磕碰、堆叠存放过程中，刀柄端部的原有防护帽很容易出现开裂、遗失问题。裸露出的金属刀柄端部虽然没有安装刀片，但在器械盘里和止血钳、镊子、剪刀混放时，操作人员快速翻找器械很容易被端部棱角剐蹭，既带来职业暴露风险，也会在清点器械时拖慢拿取效率。这套替换保护套的设计出发点，就是针对已经丢失原厂防护帽的通用滚花手术刀柄，做一个可以快速套合、辨识度高、不易在器械堆里埋没的外置防护结构。

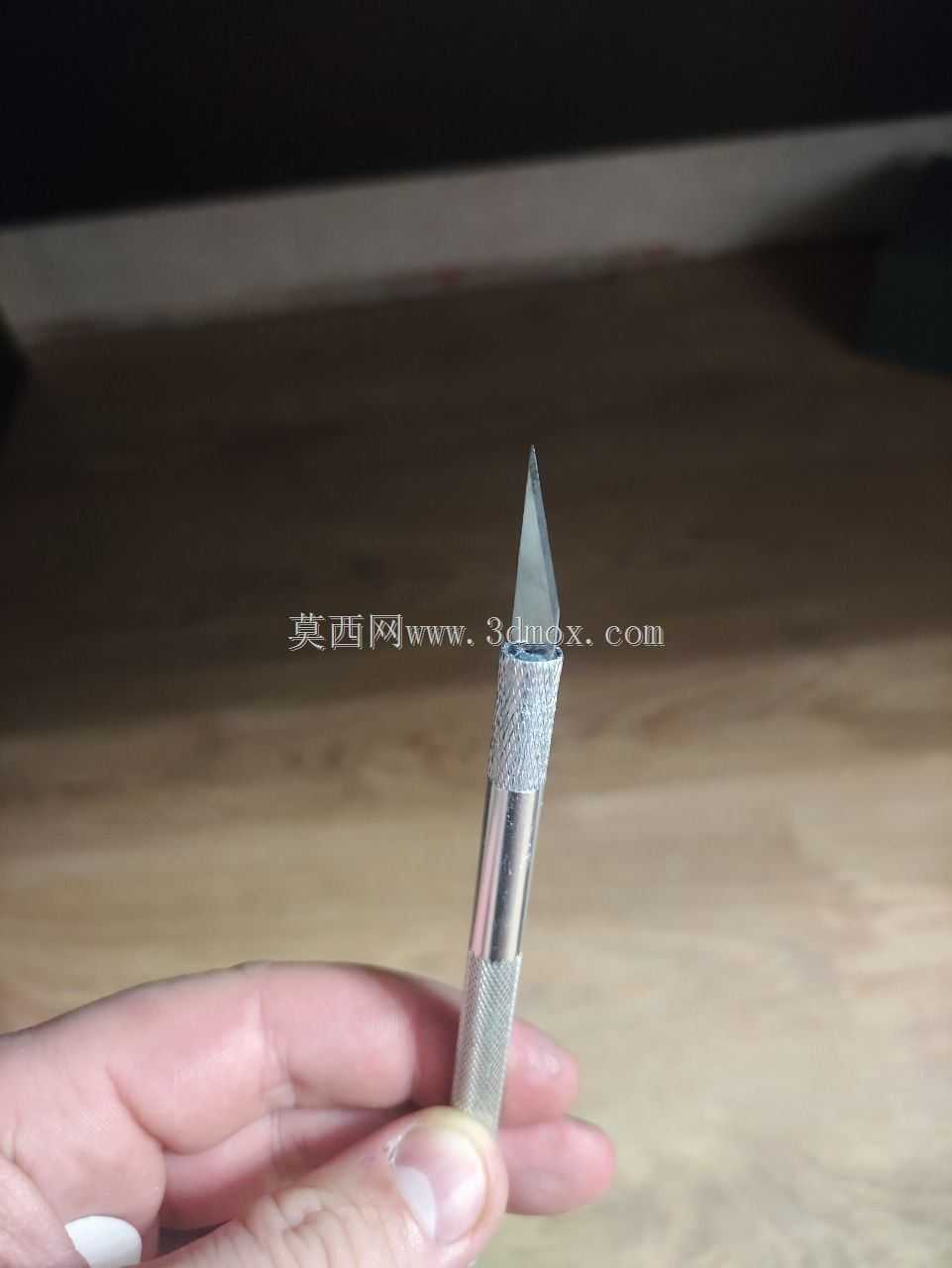

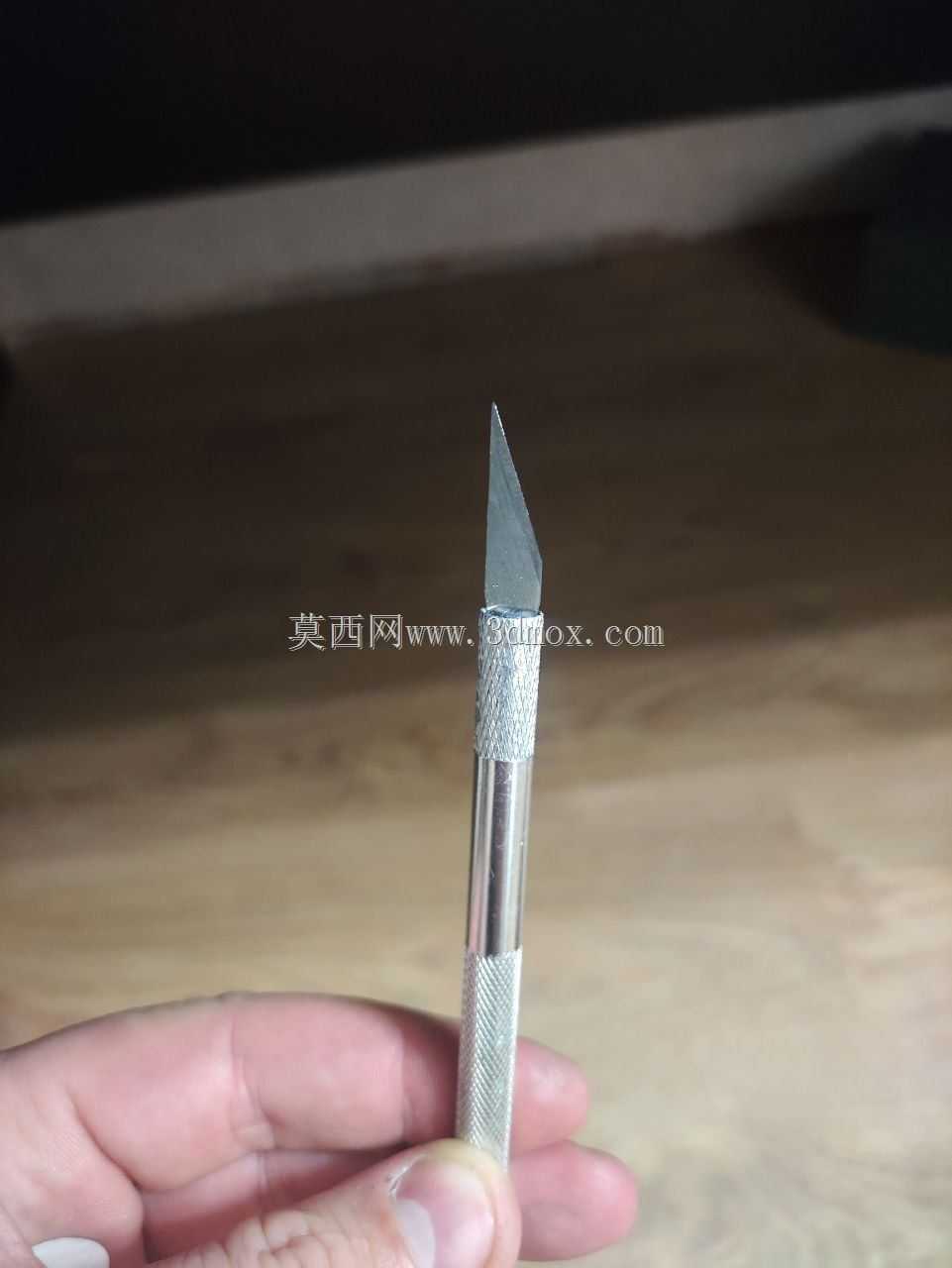

　　从实际握持和使用边界来看，常规手术刀柄的手持段采用网纹滚花金属圆柱面，作用是在戴乳胶手套操作时增加摩擦力，避免持刀缝合、切开时打滑。保护套的内孔配合段直接贴合这段滚花圆柱的外径，采用小间隙过渡配合，套入后依靠内壁和滚花纹理的微量卡滞实现轴向限位，不需要额外增加卡扣、紧定螺钉这类容易藏污纳垢的结构——外科器械需要反复经过高温高压灭菌，结构上越少缝隙、越少可拆卸小零件，消毒后残留污渍、滋生细菌的概率就越低。保护套套合深度覆盖刀柄端部15至20毫米区间，既不会延伸到刀柄安装刀片的卡位槽区域，干扰刀片装卸，也能完全把金属柄的末端封闭，避免端部直接接触托盘或操作人员掌心。

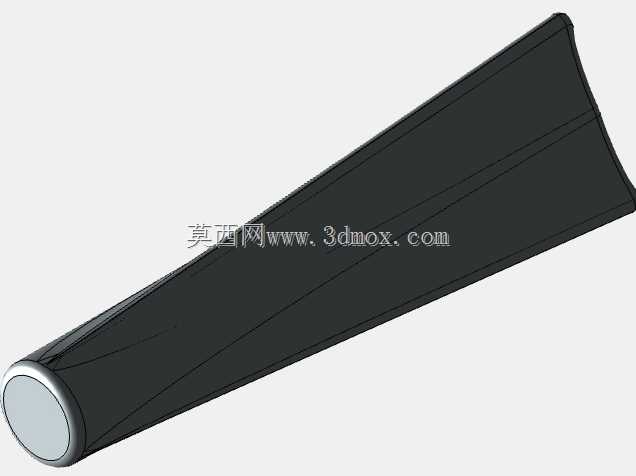

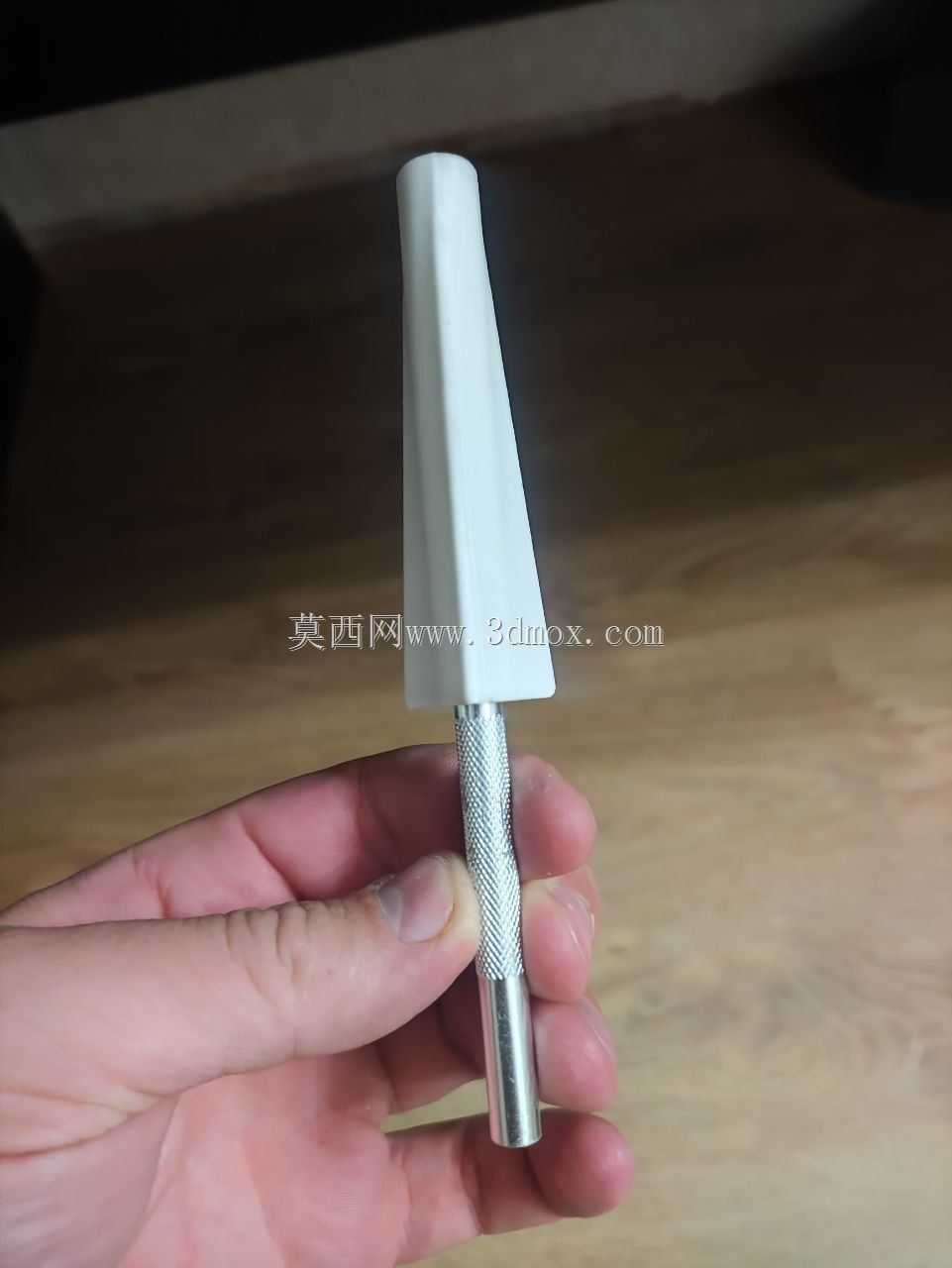

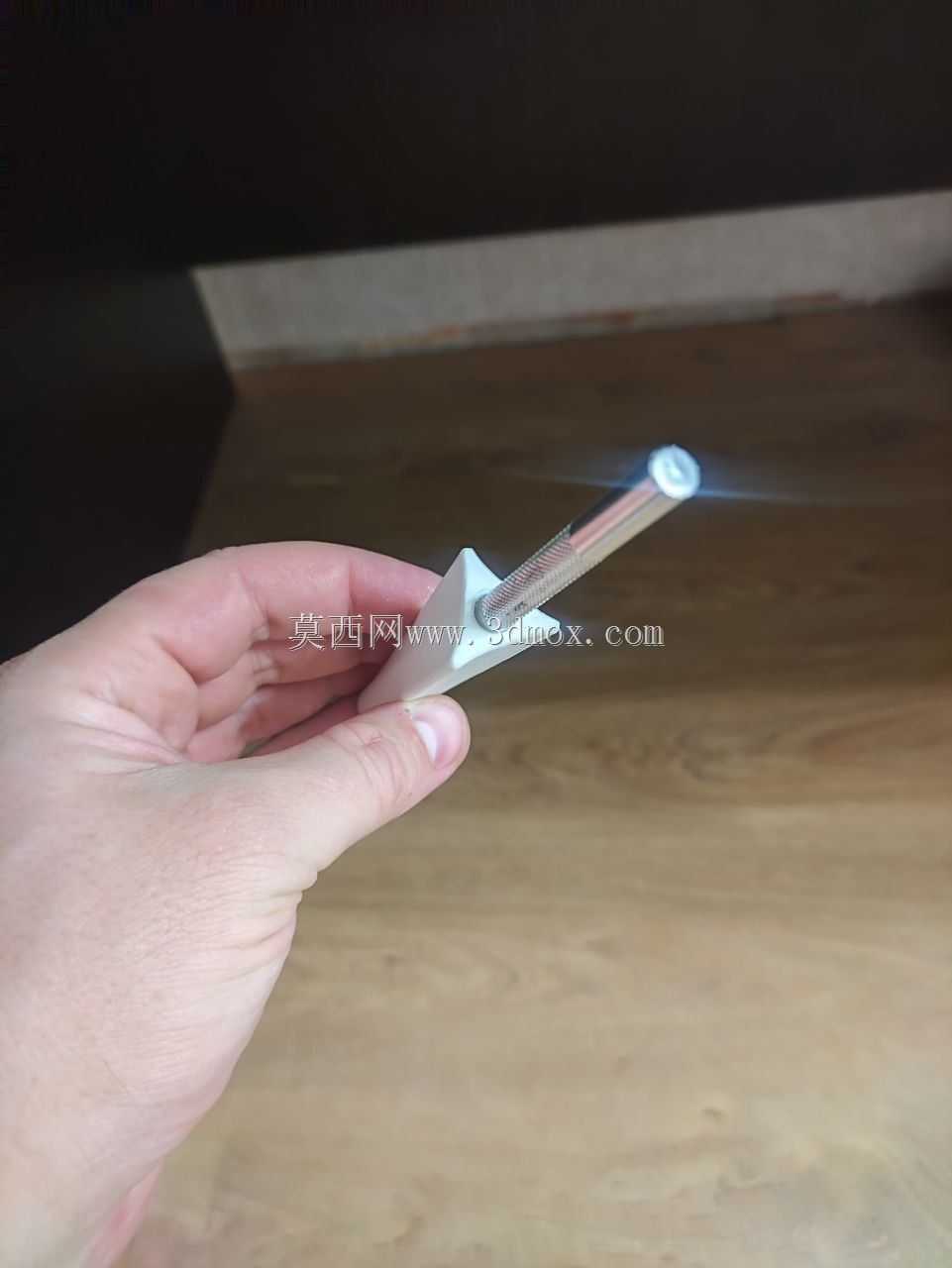

　　外形设计上没有沿用原厂细小圆柱帽的思路，而是把保护套主体做成带多道平面棱边的锥台形态，整体从套合端向尾端平缓收窄，最粗处外径明显大于金属刀柄直径。这种放大轮廓的设计在器械管理里有很实际的价值：当一堆银色金属器械平铺在治疗盘里时，大尺寸的浅色保护套会立刻形成视觉区分，护士清点器械、医生伸手取刀时不用在一堆反光金属件里反复翻找，一眼就能定位刀柄位置。锥台侧面的平面棱边同时解决了圆形护套容易在光滑台面滚动的问题，刀柄临时放在手术洞巾、不锈钢操作台面上时，棱边和接触面形成线接触限位，不会像全圆柱零件那样随手放置就滚落到地面，减少器械掉落污染、刀尖磕碰变形的隐患。棱边之间的过渡全部采用大圆角顺滑衔接，没有尖锐分型线或凸台，戴手套触摸时不会勾拉丝线、手套乳胶面，握持传递器械时掌心碰到护套也没有异物硌手感。

　　结构建模过程中，优先把内孔的配合公差作为核心约束：内孔直径参照通用手术刀柄滚花段的实测外径设定，单边预留0.1至0.15毫米的配合余量，若采用医用级树脂3D打印制作，这个余量可以补偿打印成型的表面粗糙度误差，套入时不需要大力敲击就能推到位，拔取时也不会因为配合过松在器械搬运中自行脱落。护套的壁厚从内孔壁到外锥面保持2至3毫米的均匀厚度，一方面避免壁厚突变导致灭菌过程中冷热交替出现应力开裂，另一方面均匀壁厚在增材制造时不需要额外添加内部支撑，打印完成后只需要简单去除底面支撑、打磨入口毛刺就能投入使用，后期如果采用注塑工艺量产，均匀壁厚也能保证塑料熔体充模流畅，缩水变形量控制在最小范围。

　　尾端的封闭面做了小幅圆弧倒角，没有做任何突出的挂孔、装饰凸点，这是考虑到器械打包消毒时通常会把多把器械按顺序码放在灭菌布袋或金属盒内，外凸结构会互相勾挂，增加打包整理的麻烦。整体锥度的选取同时兼顾了手持避让：医生在传递刀柄、临时握持器械调整位置时，手指可以自然搭在护套的锥面上，放大的轮廓比细金属柄提供了更大的接触面积，即便手套表面沾有少量生理盐水、消毒液，握持稳定性也比裸露金属柄更好。

　　从安装边界核对，护套完全套入后，其下端面距离刀柄的刀片安装卡槽保留足够安全距离，常规更换手术刀片时，用持针器夹住刀片根部就能正常对位卡入，不需要把保护套取下；只有在需要对整根刀柄进行深度擦拭、清洁滚花纹理缝隙里的残留血渍时，才需要把护套从柄尾拔出，清洁完成后重新套回即可。护套的整体长度控制在60毫米左右，套在标准三号手术刀柄上之后，整根器械的总长度增加幅度很小，放入常规尺寸的手术刀消毒盒、器械袋时不会出现盒盖无法闭合、长度超界的问题。

　　针对临床使用的细节，护套的棱边数量设置为六面，既形成足够的防滚平面，又不会因为棱面过多导致外轮廓接近圆形、失去防滚效果。相邻棱面的夹角处做R2以上的圆角过渡，消毒擦拭时用纱布顺着锥面擦拭就能一次性覆盖所有外表面，不存在狭窄死角让消毒棉球无法触及。和原厂小型防护帽相比，这套结构没有追求和原件完全一致的外形，而是从器械管理、操作安全、消毒维护三个实际环节重新优化轮廓，用最简单的单一件结构实现防护、防丢、易识别、防滚动的多重作用，不需要对原有手术刀柄做任何打孔、粘接改造，适配市面上绝大多数通用规格的滚花圆柱手术刀柄，单件打印或小批量注塑都能快速落地，适合科室自行配套替换遗失的刀柄防护件。
