交流稳压器多孔散热金属外壳结构

　　这套壳体结构面向小型交流稳压装置的整机封装需求，常见于实验台供电、小型工控柜旁置安装、桌面仪器电源整理以及弱电设备前端稳压保护等场景。设备实际承担的并不是单纯的外罩作用，而是把稳压电路板、接线端子、开关元件、输入输出接口和必要的通风空间约束在一个可装配、可维护、可固定的边界内。现场使用时，壳体既要隔离人员与带电元件，又要让功率器件在连续工作中把热量及时散出，同时还要兼顾接口识别、搬运放置和后期检修。

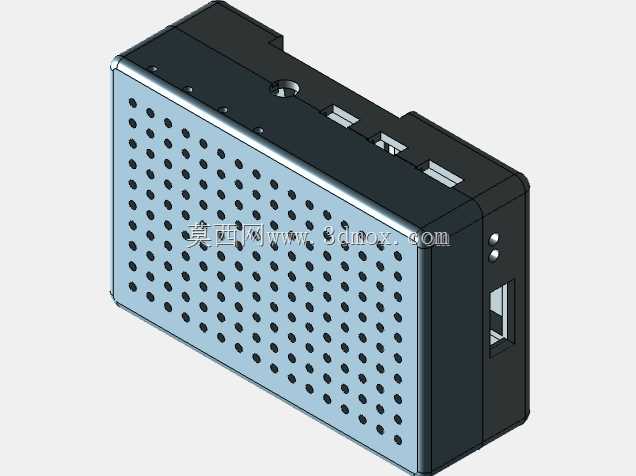

　　从结构布局看，主体采用近似长方体的封闭盒体，正面大面积布置规则阵列通风孔，孔位按多行多列均匀分布，覆盖主要发热区域对应的外表面。这样的处理不是单纯为了外观节奏，而是为了在薄板强度允许的情况下提高开孔率，使壳内外空气形成自然对流路径。功率元件靠近通风面安装时，热量可通过板件传导和孔间气流交换向外释放；顶部与侧部保留实体区域，则用于维持箱体抗弯刚度，并为上盖固定、内部螺柱布置和局部加强留出位置。

　　壳体上盖与侧框形成分层装配关系。顶部黑色区域承担盖板功能，边缘设置连续折边或搭接止口，能够限制盖板相对箱体的横向位移，也能减少装配缝隙不均的问题。顶部可见的小孔和局部异形开口对应固定件、指示灯或操作元件的安装位置，开口周边保留平整面，便于螺母、压铆件或小型附件贴合。侧面设置明显的外接端口，端口周围保留矩形实体壁，避免开孔削弱后造成侧板变形；相邻位置还布置了小型圆形元件位，可用于指示灯、按钮或固定螺钉。

　　设计思路上，这类外壳需要在散热、屏蔽、强度和加工成本之间取平衡。多孔面板适合采用薄板冲压或数控开孔方式成型，孔距、孔边距和外轮廓之间保留足够边带，防止搬运或紧固时出现板面翘曲。实体侧板与开孔面板组合后，箱体不再依赖单块大板承受全部载荷，而是通过折边、角部连接和内部支撑形成整体框架。对于内部电路板，可在壳壁设置螺柱、卡槽或折弯支撑边，使PCB与外壳之间保留绝缘间隙和走线空间；对于较重的变压器、电感或散热片，则应把安装点靠近箱体刚性较强的角部或侧边，避免固定在大面积开孔区中央。

　　外形尺寸边界需要围绕整机装配反推。盒体长度方向主要决定PCB排布、端子间距和接口位置，宽度方向影响散热孔阵列规模、元件高度以及平放稳定性，高度方向则要容纳电容、电感、接线柱等较高器件，并在上下盖合后保留安全爬电距离。实际建模时，不能只按外观尺寸建壳，还要把内部最高元件、接线弯曲半径、插头插入空间和螺钉锁付工具空间一并检查。侧面USB式接口或电源插口前方应预留插拔操作区，不能让设备靠墙安装后出现插头无法接入的情况；顶部若有指示灯或按键，也要保证孔位与内部元件轴线一致，避免装配后偏位。

　　安装边界方面，该壳体既可作为独立桌面设备使用，也可通过底部脚垫、背部挂孔或侧边固定耳纳入小型设备架。底四角应预留平整支撑区，使脚垫或防滑垫有足够粘接面；若需要螺钉固定，固定孔不宜靠近通风孔密集区，而应设置在实体边带或加强折边上。壳体前后、左右的散热孔不能在贴墙安装时被完全遮挡，尤其是正面通风区与背部排气区之间要保留气流通路。维护时，上盖拆除后应能直接看到主要接线端子和板卡固定点，侧面接口则不必随内部检修反复拆卸，这样可降低现场维护时损坏连接线的概率。

　　从三维建模角度看，建模重点在于薄板厚度、折边关系、开孔阵列、接口开孔和内部安装柱的协同。阵列孔不能只追求视觉整齐，还要核对孔边到内壁元件的距离、孔区对电磁屏蔽的影响以及灰尘进入方向；外壳接缝处应考虑搭接公差，避免上下盖在角部干涉；侧部接口开口要与插头外形、焊缝或折弯线保持合理距离。整体结构体现了小型稳压设备外壳的典型工程逻辑：以紧凑盒体容纳电气元件，以多孔面板解决持续散热，以实体边框保证装配刚度，并通过明确的接口与安装边界服务实际现场布置。
