Sun液压XMD系列阀门驱动器壳体结构

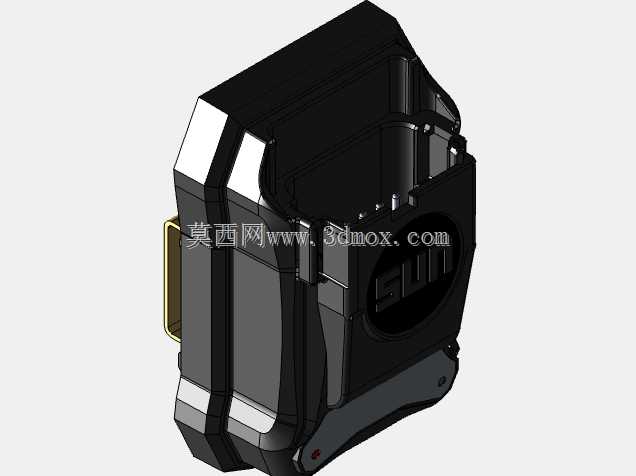

　　这套三维结构围绕Sun液压XMD系列阀门驱动器展开，呈现的是集成式电液控制单元的外壳、安装接口及内部容纳空间，适用于工程机械、农业装备、机床液压站、移动式设备和工业自动化回路中对插装阀进行电控驱动的场景。现场使用时，驱动器通常安装在液压阀块或设备本体附近，通过电气接口接收控制信号，再将控制动作传递给液压阀件，从而完成压力、流量或方向的调节。

　　从结构形态看，模型主体采用紧凑的多边形壳体，外部轮廓并非单纯追求外观造型，而是兼顾防护、握持装配、空间避让和安装定位。壳体侧面与端部预留了明显的开口和连接区域，用于容纳驱动元件、电气接插件、密封件及固定结构；侧壁的加强转折能够提高壳体在振动工况下的刚性，减少薄壁区域受冲击后产生的变形。对于移动液压设备而言，泵源启停、阀件换向和路面颠簸都会带来持续振动，壳体若缺乏足够刚度，容易引起接插件松动或内部元件位置偏移，因此这些折边和加厚区域在设计中具有实际意义。

　　产品功能上，XMD阀门驱动器承担的是电信号与液压执行之间的衔接作用。它不是独立完成能量转换的液压泵，也不是直接通断油液的普通阀体，而是为阀门提供受控驱动能力的模块化部件。实际选型时，工程师需要同时核对阀块安装面、驱动器轴向占用空间、接线方向、检修空间以及周边管路走向。模型中可见壳体一侧带有外接端口区域，该区域在总成状态下应与线束接头形成可靠连接；底部和侧部的安装边界则需要与阀块、支架或相邻元件保持安全间隙，避免装配后工具无法操作，或在维护时必须拆除过多周边部件。

　　设计思路上，该类驱动器强调小型化与集成化。传统分散布置的控制元件往往需要单独支架、较长线缆和较多紧固件，占用空间大，故障点也相对分散；集成式驱动器通过壳体直接贴近阀件安装，可以缩短控制链路，使整机布置更集中。壳体外形中的斜切面和阶梯面，一方面为内部元件让出包络空间，另一方面也让外部轮廓在密集阀组中更容易避开油管、接头和螺钉。建模时需要特别关注内腔与外形之间的壁厚关系，不能只按外观曲面处理；对于承力面、螺纹连接柱、密封配合面和接插件安装面，应保留明确的装配基准。

　　安装边界方面，这类元件通常不宜在完全没有检修余量的位置使用。虽然驱动器本身体积较小，但接线端需要预留插头插拔方向，固定螺钉需要预留扳手或套筒空间，壳体周围还应避免与高压油管直接接触。若设备工作环境存在泥水、粉尘或外部碰撞，壳体外部结构还应考虑防护盖、走线槽或避让挡板的位置。三维布局阶段，可以把该模型作为空间校核核心，先确定驱动器与阀块贴合面，再反向检查电缆弯曲半径、管路接头旋转空间以及设备外罩闭合后的干涉情况。

　　在液压系统调试中，阀门驱动器的布置位置也会影响维护效率。将其放在可视、可触及的阀组侧面，有利于故障排查和更换；若埋入机架内部，即使模型本身结构合理，也可能因现场可达性差而增加维护成本。通过该三维模型，设计人员能够直观检查壳体开口方向、安装姿态、外部轮廓与相邻液压元件的关系，并在样机加工前发现接线干涉、工具空间不足和维护窗口过小等问题。整体来看，该结构体现了移动式液压控制元件向高集成、短链路、紧凑安装方向发展的典型特征。
