罐顶防爆泄压阻火呼吸阀结构

　　该结构对应常压及低压储罐顶部使用的防爆泄压类阀件，主体由下部法兰连接座、锥形阀盖、中心导向柱、侧向铰接支座、配重压紧组件和周向定位件构成，常见于石化储罐、化工原料罐、粮油仓储罐以及污水处理密闭罐顶，用来平衡罐内气相空间压力，避免进料升温造成超压鼓罐，也防止泵抽出料时罐内形成负压失稳。

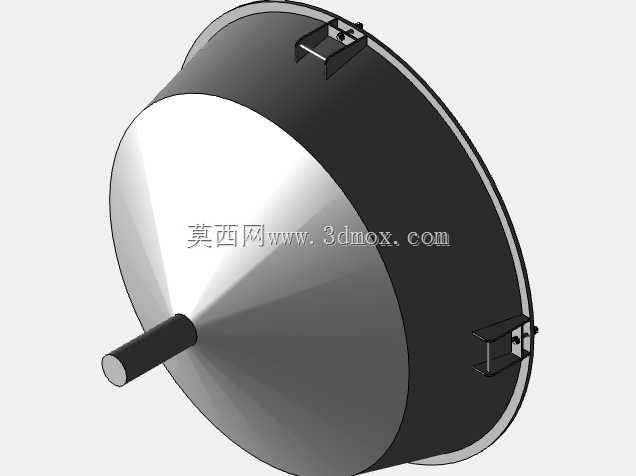

　　从现场布置看，阀件整体坐落在罐顶接管法兰上，底部环形法兰预留螺栓孔，安装时与罐顶法兰面对接，密封面可配合耐油石棉垫或缠绕垫；锥形罩壳向外扩开，能够遮挡雨水、沙尘和杂物直接进入阀座，同时在阀瓣开启排气时提供扩散空间，减少高速气流夹带液滴直冲周边平台。顶部圆柱导向柱沿阀盖中心线布置，内部为阀瓣升降运动提供导向边界，使阀瓣在反复启闭过程中保持同轴，避免偏磨造成密封面局部泄漏。

　　侧向支架与铰接耳板承担阀盖检修开启功能，维护人员松开周向紧固件后，可绕铰链翻转锥形罩壳，直接检查内部阀瓣、密封环、阻火层和导向套，不必整体拆卸笨重阀盖。罩壳外侧分布的压紧卡扣用于把阀盖与底座锁紧，卡扣带销轴和开口限位，装配后能承受阀内轻微冲击压力；底座下方的加强筋沿圆周布置，将阀瓣落座时的冲击力传递到法兰环，减少薄板罩壳变形。

　　建模时需要重点控制几个装配关系：底部法兰螺栓孔圆直径决定现场能否直接替换旧阀，不能只按外观绘制；阀瓣行程与中心导向柱高度相关，柱体过低会限制阀瓣全开，过高则增加风载和运输高度；铰链轴线应贴近法兰接合面，使翻转后罩壳重心稳定，不会自行回落；周向卡扣位置要避开罐顶护栏、加强圈和相邻接管，保证扳手有操作空间。

　　选型核对时，除公称通径和法兰标准外，还要结合储罐最大进出料流量计算所需通气量，确认阀瓣开启压力与储罐设计压力匹配。阻火型结构内部通常设置波纹阻火盘，模型外观虽主要展示外部罩盖，但底座高度必须为阻火层、阀瓣和密封件留出装配余量。对于寒冷地区，阀瓣附近还需考虑伴热或防冻结构，防止冷凝液结冰导致阀件卡滞；对于腐蚀性介质环境，罩壳、铰链和紧固件材料应与罐内气体性质相容。

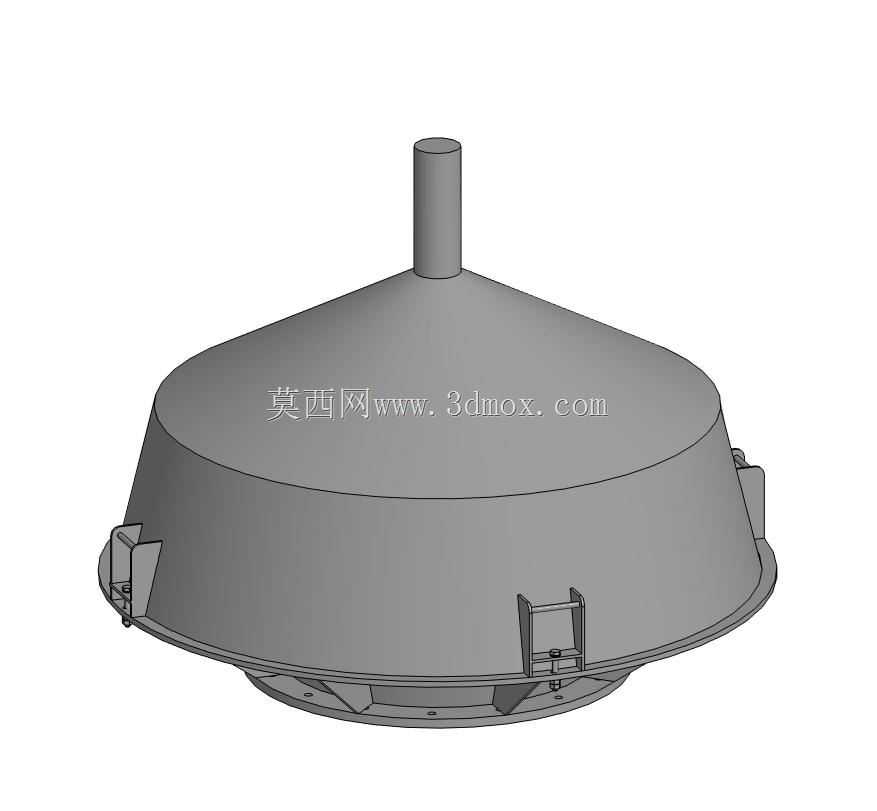

　　整体外形呈上窄下宽的伞状，投影轮廓以底部法兰为最大安装边界，顶部导向柱形成最高控制点；侧向铰链和卡扣构成局部外伸尺寸，布置罐顶设备时应在阀周保留拆装和翻转空间。该三维结构适合用于阀件外观校核、罐顶布局干涉检查、检修路径确认以及非标通气阀改型设计参考。
