工业C型夹紧工装夹具结构设计

　　这套C形夹紧件的结构建模，围绕车间里最常见的工件临时压紧、装配定位场景展开。日常钳工台、焊接工位、小件铣削加工、钣金组对时，都需要这类开口式夹具快速卡住工件边缘，不用像平口虎钳那样占用整块工作台面，C形的开口轮廓可以直接跨搭在槽钢、木板、薄钢板或者装配支架的边沿，从侧面旋入压紧螺钉就能把叠放的两层、甚至多层工件牢牢压合，在维修现场、实训工位、小批量非标装配里使用频率极高。

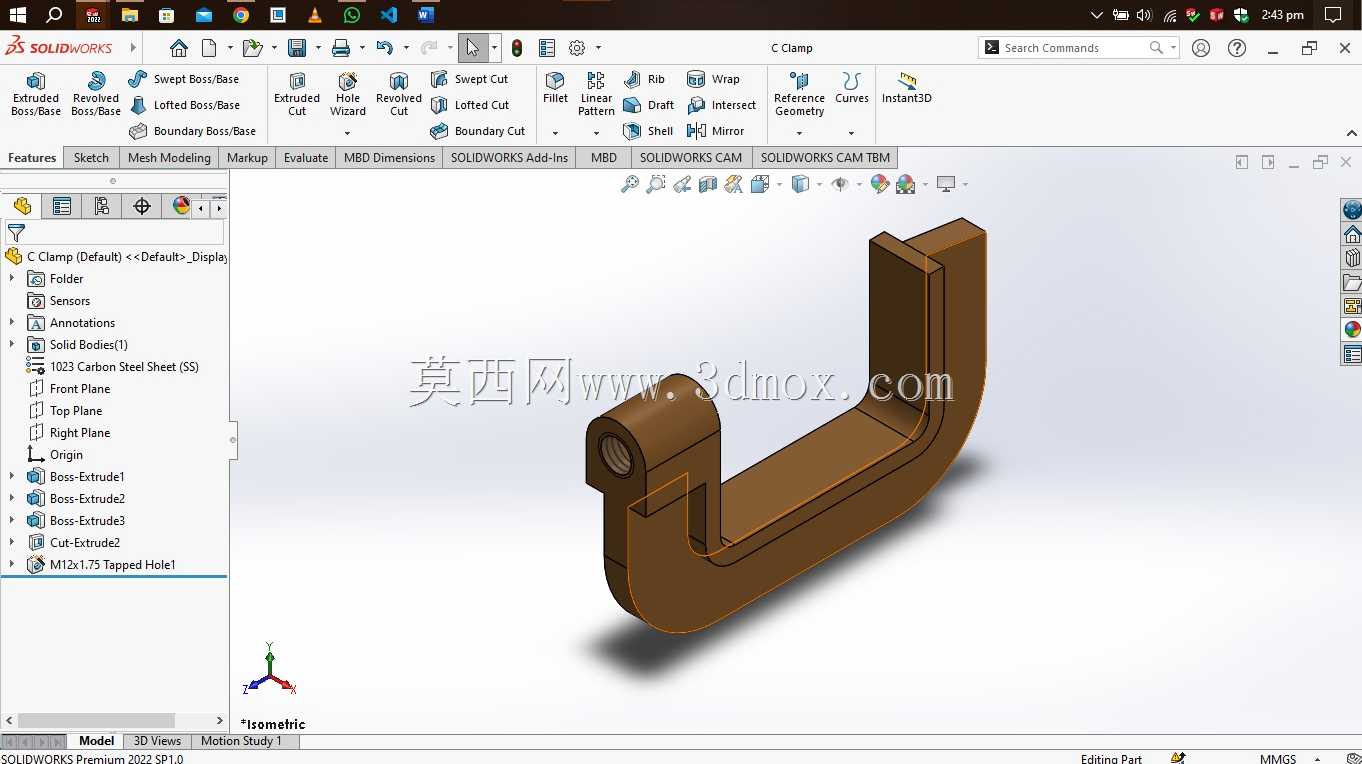

　　从实际功能来看，整个夹具分为一体式C形架体、端部压紧螺孔、受力承压面三个核心部分。架体采用整体实心折弯式构型，上横臂末端加工出同轴通孔并攻丝，用来装配调节螺杆，下横臂顶面作为固定承压面，和螺杆下端的压头形成上下对夹的夹持区间。和普通焊接拼合的C夹不同，这个架体所有转角都做了加厚过渡，没有尖锐的应力集中缺口：夹持工件时，拧紧螺杆产生的反向撑开力会作用在上横臂末端和下横臂根部，C形的弯曲段会承受持续的弯曲拉应力，建模时特意在弯角内侧保留了较大的圆角半径，外侧壁厚同步加厚，避免长期反复夹紧后架体开口出现塑性变形、张口失效。

　　设计思路上优先兼顾了夹持行程和结构刚性的平衡。开口的净深度决定了夹具能够伸入工件边缘的最大距离，开口高度决定了可夹持工件的总厚度范围：如果开口高度做太大，上下横臂的悬臂长度会增加，拧紧时臂体容易出现挠曲变形，压合力会打折扣；如果开口留太小，又没法夹住叠放的型材或者带法兰边的零件。这套结构把螺孔所在的上悬臂做了局部加粗，螺孔外围延伸出凸台，既增加了螺纹啮合的有效牙数，让螺杆受力时不会滑牙，也让螺杆的支撑轴线始终和下承压面保持垂直，夹紧时压头不会偏斜，工件受压均匀，不会出现局部压痕或者夹歪的情况。下横臂和弯段衔接的位置同样做了加宽处理，承压面加工成平整平面，和工件接触时压强分布均匀，夹持薄铝板、木质垫板这类软质工件时，也不会因为接触面太小压出凹坑。

　　从外形和安装边界来看，整个夹具没有额外的突出附属结构，外轮廓顺着C形走向顺滑过渡，底部的下臂底面可以直接平放在工作台面上，不需要额外固定底座，单人手持就能对位卡入工件。架体末端的螺杆安装孔轴线严格垂直于下承压面，孔位距离C形内侧弯面的距离预留了足够的操作空间，配套的T型压紧螺杆从上方旋入后，螺杆下端的压头可以覆盖整个开口高度区间，在最小夹持厚度到最大开口高度之间任意调节。弯段的外侧圆弧没有突兀的凸起，在狭小的设备缝隙、工装机架之间使用时，不会和周边的管线、相邻夹具发生干涉。

　　建模过程里把架体的所有实体特征做了关联：拉伸生成基础臂体之后，在转角处添加圆角特征，端部凸台和主体合并为单一实体，螺孔通过异形孔向导生成标准内螺纹，特征树里的拉伸、圆角、钻孔步骤顺序和实际机加工工序完全对应——先下料铣出C形外形，再铣平上下两个承压端面，最后钻攻螺纹孔，工艺性很强，不需要额外拆件焊接，整体铣削成型后刚性远优于钣金弯折的简易夹具。受力层面可以直观判断：当螺杆施加额定夹紧力时，最大应力出现在C形弯角的内侧圆弧处，加厚的截面正好把应力控制在材料许用范围内，反复装夹卸载后也不会出现疲劳裂纹。这类夹具在实训教学、非标工装搭建、现场维修作业里，既可以单独作为手动夹紧工具使用，也可以多个并排布置，在焊接组对时从工件侧边多点压紧，替代部分专用工装的压紧功能，适配多品种小批量的柔性加工需求，不用针对不同厚度工件单独定制压块，调节螺杆行程就能快速切换夹持厚度，操作动线短，装夹效率远高于螺栓压板组合。
