交流稳压器电子元件安装外壳结构

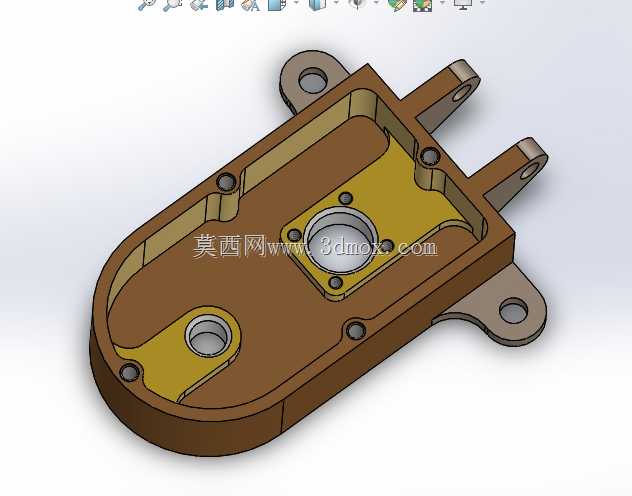

　　该壳体结构面向交流稳压类电气设备内部的元件承载需求，整体采用带围边的浅腔式构型，主体轮廓为一端圆弧收束、另一端平直延伸的长形腔体，腔体外侧沿轮廓设置连续加高围壁，围壁厚度均匀，既为内部电路板、接线端子、小型电磁元件提供容纳空间，也可在装配后配合上盖形成封闭防护空间，减少灰尘、异物触碰内部带电部件的风险。

　　从实际安装场景来看，这类壳体通常布置在稳压电源设备的中层安装位，腔体底面预留的多处圆形通孔对应内部元件的固定点位，可穿过螺钉将电路板、绝缘衬板或者小型变压器支架锁紧在壳底；腔体内两处黄色区域为局部加高的定位凸台，凸台表面与壳底形成高度差，一方面能够垫起核心元件，避免元件底面与壳底直接贴合造成磨损，另一方面凸台上的孔位可作为定位基准，装配时先将元件孔位与凸台孔对齐，再穿入紧固件，能有效降低装配错位概率。

　　壳体向外延伸出多组带孔安装耳：圆弧端两侧各伸出一块带圆孔的固定耳，壳体平直端的上下侧也分别伸出双耳式安装支脚，所有支脚的开孔均为贯通圆孔，孔位边缘做了加厚处理，当壳体整体装入设备机架时，可通过这些耳孔将整个组件锁紧在机架预设的安装梁上，支脚的延伸长度让壳体主体与机架表面留出少量间隙，既可以避让底部走线，也能减少设备运行振动直接传递到壳内元件。

　　结构设计上，腔体的转角位置均做了圆弧过渡，没有尖锐的内角，既降低了钣金或者注塑成型时的应力集中风险，也避免装配维修时划伤操作人员；围壁内侧与壳底的交接处设置了小尺寸加强棱，沿腔体轮廓连续分布，当壳体受到侧向挤压或者紧固件锁紧产生局部压力时，加强棱能够约束围壁的变形量，保证腔体内部的有效容纳空间不会因外力出现明显收缩。壳体上同时开设了圆形与矩形两类切口：圆形切口对应转轴、接线柱或者调节旋钮的穿出位置，矩形切口则用于排线、接插件的对位穿过，切口边缘都预留了平整的贴合面，后续装配密封胶条或者护线套时可以获得稳定的支撑面。

　　安装边界方面，所有外伸支脚的最外端构成了壳体的最大外轮廓，设计机架安装位时需要在轮廓外围预留出紧固件操作空间，支脚开孔的中心距需要和机架梁上的预装孔位严格匹配；腔体内部的凸台高度决定了内部元件的最低安装高度，选型时需要确认核心元件的引脚高度、接线弯折半径不会和围壁顶部发生干涉；围壁的顶面为上盖贴合基准面，平面度要求较高，加工或者成型后需要保证该面无明显翘曲，才能让上下壳体合装后缝隙均匀，锁紧后不会出现局部间隙过大的问题。

　　在稳压设备的装配流程中，该壳体先作为独立承载组件完成内部元件的预装与接线，再整体通过外伸支脚固定到机架上，后续维护时只需松开支脚紧固件即可将整个壳体组件抽出，无需拆解周边其他管线，适配中小功率交流稳压设备的模块化装配需求。
