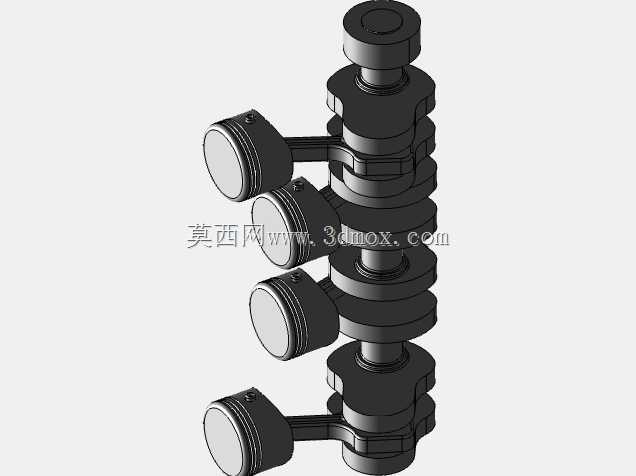

这套直列四缸内燃机曲柄连杆机构三维数模,完整还原了发动机核心运动部件的装配关系与空间布局,覆盖曲轴、四组连杆、活塞、活塞销、活塞环等全部核心运动件,可直接用于内燃机原理教学、动力总成结构校核、运动仿真分析以及新机型概念设计阶段的方案推演。
从实际工程应用场景来看,该类曲柄连杆总成是往复式内燃机的动力转换核心,广泛搭载于乘用车、轻型商用车、小型工程机械、农用机械以及固定式发电机组的动力单元中,承担着将活塞往复直线运动转化为曲轴旋转扭矩输出的核心功能。在整机开发流程中,该部分结构直接决定发动机的冲程参数、缸径行程比、发火顺序、动平衡等级以及整机高度宽度边界,是动力舱布置、悬置系统匹配、配气机构与润滑系统设计的基础参照。数模中采用直列四缸的经典布局,四个曲柄销按照1-3-4-2的发火间隔相位布置,相邻曲拐夹角匹配180度做功间隔,可保证四缸机运转时二阶往复惯性力的自平衡特性,大幅降低整机振动水平,这也是当前小排量民用内燃机最主流的布置形式。
结构设计层面,数模完整呈现了各零件的配合逻辑:曲轴采用整体式锻造结构,包含主轴颈、连杆轴颈、曲柄臂、前后端输出轴段,各轴颈之间设置圆滑过渡圆角,避免应力集中;连杆为平切口式分体结构,大头端与曲轴连杆轴颈配合,轴瓦安装位、连杆螺栓孔位均按实际装配关系还原,小头端通过过盈配合压装衬套,与活塞销形成铰接;活塞顶部预留燃烧室凹坑结构,环槽区域依次布置第一道气环、第二道气环与油环,活塞销座孔与活塞销采用全浮式配合,销两端预留卡环安装槽,防止活塞销轴向窜动刮蹭气缸壁。所有运动副之间的配合间隙均按内燃机设计常规公差逻辑预留,在三维环境中可直接开展干涉检查,验证活塞在上止点、下止点以及全行程任意转角位置时,是否会与气缸壁、曲轴箱、气门等周边部件发生运动干涉。
从安装边界与尺寸逻辑来看,该总成的轴向长度由四组曲拐的排列间距决定,缸心距参数直接关联整机的横向尺寸,曲轴两端的主轴颈伸出长度需匹配前端正时轮系、后端飞轮与离合器的安装接口;活塞的外径尺寸对应气缸套内径,活塞行程由曲柄半径决定,连杆长度与曲柄半径的比值(连杆比)通常控制在3到4之间,该参数直接影响活塞的侧压力大小、往复运动加速度峰值以及发动机的整体高度。在整机布置时,曲轴主轴颈需支撑在缸体主轴承座内,主轴承盖的安装位置、螺栓排布空间都需要与该数模的轴向尺寸完全匹配;连杆大头在随曲轴旋转下行时,其运动轨迹的最外轮廓不能与曲轴箱内壁发生碰撞,活塞运行到上止点时顶部与气缸盖底面之间需预留合理的压缩余隙,这些关键边界都可以通过该数模的运动包络分析直接提取。
在功能特性上,该套数模完整保留了零件的装配层级,可拆分单独导出每个零件用于工程图绘制、有限元分析:对曲轴可开展圆角疲劳强度校核、扭转振动计算;对连杆可开展大头孔失圆分析、螺栓强度验算;对活塞可开展热变形模拟、裙部型线优化。对于教学场景,该数模可直观展示四冲程发动机做功循环中,四个活塞交替上下、曲轴连续旋转的运动逻辑,清晰呈现活塞销、连杆、曲轴之间的力传递路径,帮助结构设计者快速理解曲柄连杆机构的运动学原理,避免在全新动力单元开发时出现基础布置层面的原理性错误。
