直列四缸发动机活塞曲柄连杆总成

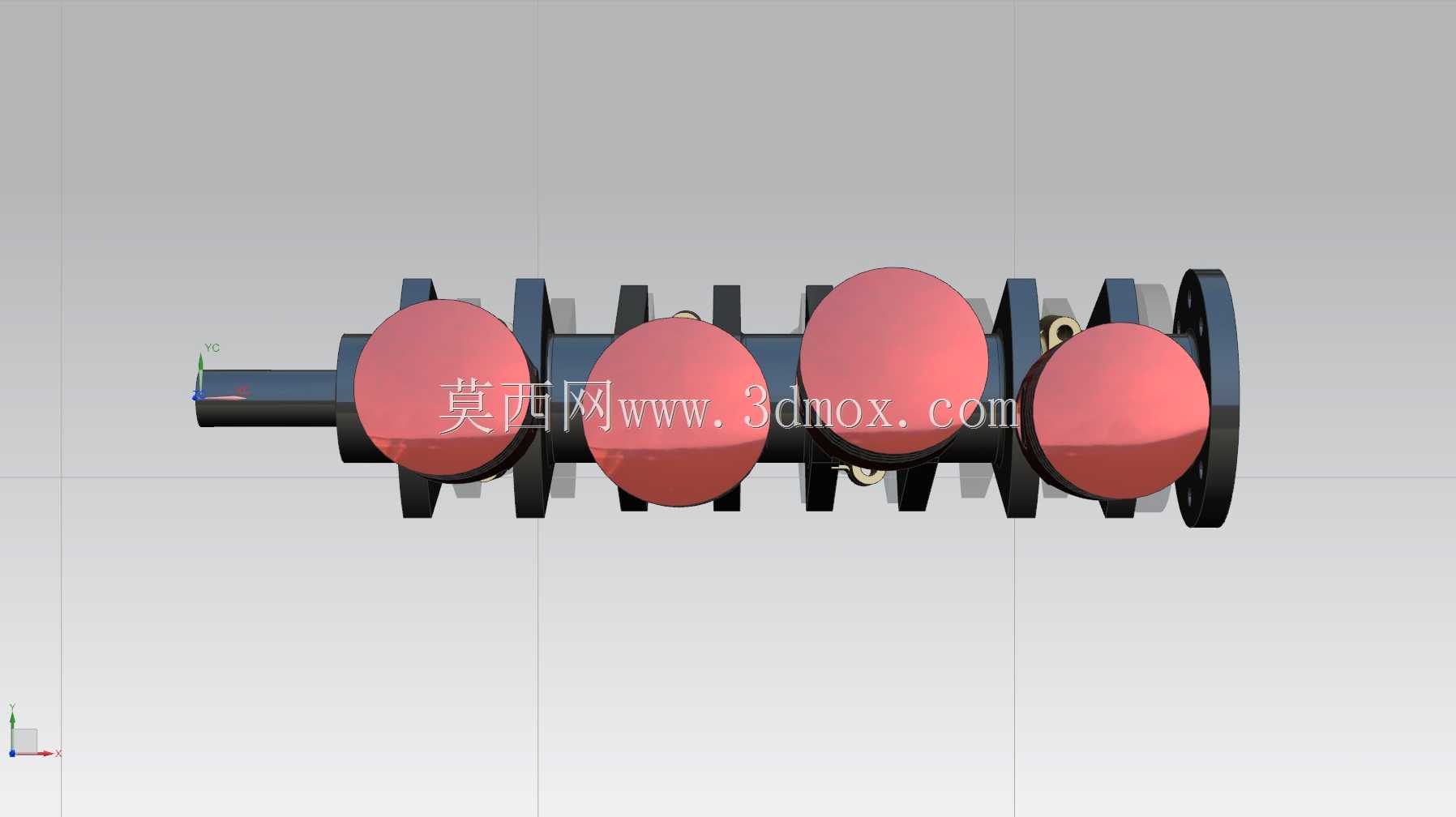

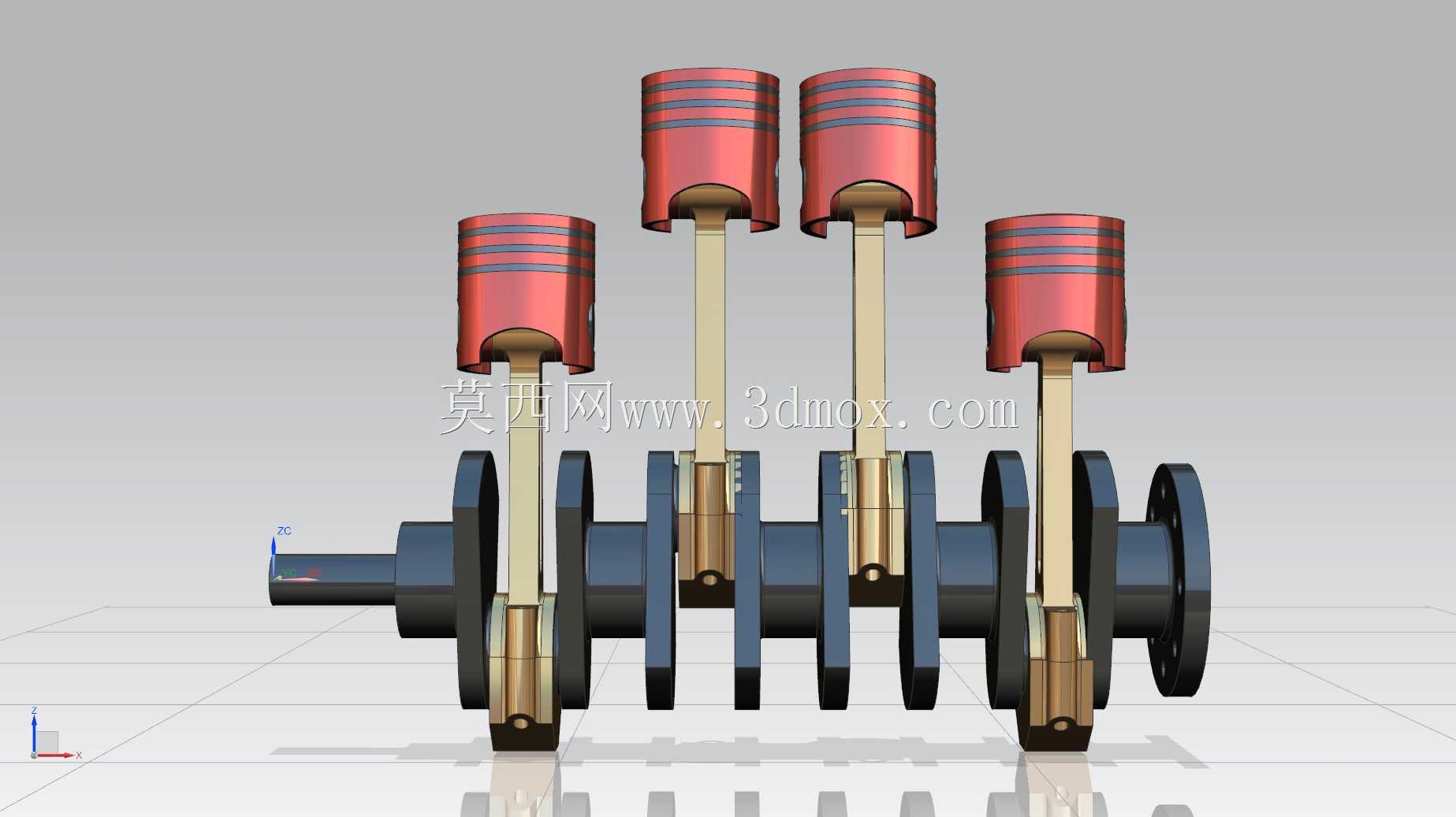

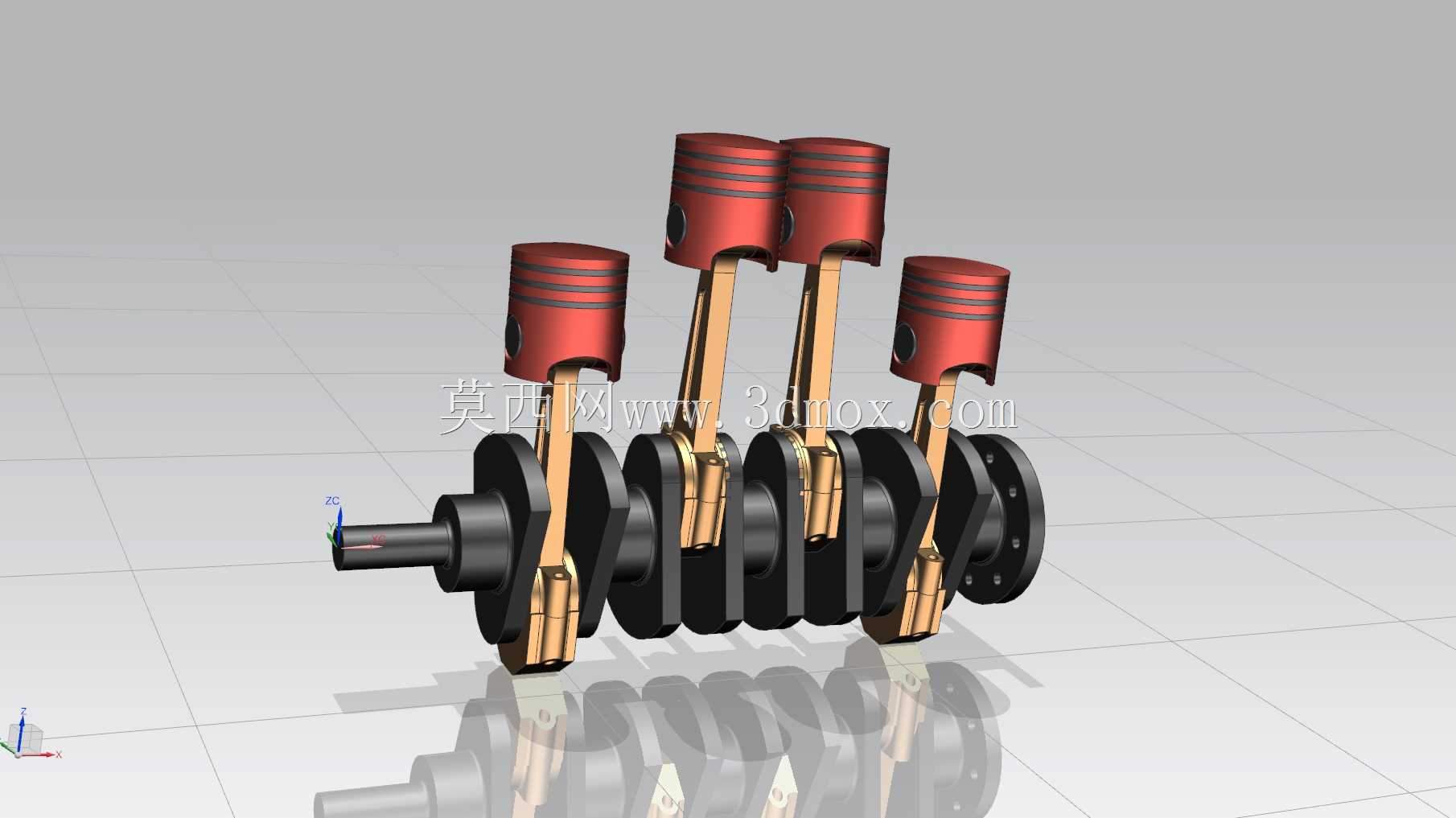

　　这套曲柄连杆总成按直列四缸往复式内燃机的典型布置完成三维结构搭建，核心覆盖活塞组、连杆组、整体式曲轴以及主轴颈支撑配合关系，可直接用于发动机原理演示、教学拆装训练、小型动力装置前期方案校核以及机械结构课程的装配关系分析。现场选型时，这类总成最常出现在乘用车汽油机、小型柴油机、固定式发电机组动力端以及工程机械辅助动力单元的概念设计阶段，工程师需要通过完整数模核对活塞往复运动与曲轴旋转运动的转换路径，判断各缸发火间隔对应的曲柄销相位是否合理。

　　从实际用途看，活塞承受燃烧室燃气爆发压力后，通过活塞销把作用力传递给连杆，连杆再将直线往复载荷转化为曲轴曲柄销处的旋转扭矩，最终由曲轴前端输出动力。数模中四个活塞沿气缸中心线并列排布，连杆大头分别抱合在对应曲柄销上，曲轴通过主轴颈落在缸体主轴承座内；设计时必须保证活塞在上止点、下止点位置时不与气缸盖、曲轴平衡重发生运动干涉，同时连杆在摆动全过程中不能碰擦缸孔下沿和曲轴箱内壁。

　　结构设计思路上，活塞顶部采用平顶轮廓，外周预留活塞环带区域，环槽用于布置气环与油环，气环负责密封燃烧室内高压燃气，油环则刮除缸壁多余润滑油，减少机油上窜。活塞内部销座部位加强筋与活塞销孔贯通，销孔两端通过卡环槽限制活塞销轴向窜动。连杆做成杆身变截面形式，小头端压入衬套与活塞销形成铰接，大头端沿曲柄销轴线剖分，端盖与杆身靠定位结构和连杆螺栓紧固，装配后大头孔与曲柄销之间保留轴瓦间隙，保障曲轴转动时形成稳定润滑油膜。

　　曲轴部分采用多主轴颈支撑布局，相邻曲柄销之间设置主轴颈，曲柄臂上集成平衡重，用于抵消活塞连杆组往复惯性力和曲轴旋转离心力，降低整机振动。四个曲柄销按四缸机常见相位关系布置，使一四缸、二三缸分别同步到达上止点，配合点火顺序可让输出扭矩更均匀。曲轴前端预留带轮、正时齿轮或启动爪的安装轴段，后端设置法兰面用于连接飞轮，飞轮外缘与启动马达齿圈配合，后端轴颈还要匹配油封结构防止机油泄漏。

　　外形与安装边界方面，活塞外径必须与气缸套内孔保持设计间隙，间隙过小会在热机状态下出现拉缸、抱缸，间隙过大则会产生敲缸并降低压缩压力。连杆中心距决定活塞销中心到曲柄销中心的跨度，直接影响发动机高度尺寸和连杆摆角；摆角过大会加剧中部缸孔磨损，因此在缸体轴向长度受限的布局里，需要反复权衡冲程长度、连杆长度与曲轴箱深度。曲轴轴向长度由主轴颈直径、曲柄臂厚度、曲柄销宽度以及各缸缸心距共同决定，缸心距还要兼顾缸套壁厚、冷却水套宽度和缸体加强筋布置。

　　建模过程中，装配约束要贴合真实运动关系：主轴颈与主轴承座采用同轴约束并保留旋转自由度，活塞销与连杆小头、活塞销座同轴配合，连杆大头与曲柄销同轴铰接，活塞外圆柱面与气缸套内壁采用移动副约束，才能在运动仿真里复现活塞上下往复、连杆左右摆动、曲轴连续回转的完整动作。干涉检查重点放在连杆大头与平衡重、活塞裙部与曲轴平衡重、连杆螺栓与缸体曲轴箱内壁这几处动态间隙，尤其是活塞运行到下止点附近时，平衡重旋转扫掠区域最容易与活塞裙部发生碰撞。

　　润滑与受力路径也需要在结构评审时同步考虑：曲轴内部通常钻有斜向油道，将主轴承处的压力油输送到连杆大头轴承，再经连杆杆身油道送往活塞销衬套；活塞冷却则可通过缸体喷嘴向活塞内腔喷射机油。数模虽未细化油道和轴瓦，但各配合部位的轴颈长度、圆角过渡、止推面位置都按工程习惯预留，主轴颈与曲柄销交接处的圆角是应力集中高发区，设计时需保证圆角半径并避免加工刀痕，防止曲轴在交变弯曲和扭转载荷下出现疲劳断裂。

　　面向教学和方案评审时，这套总成还可用于拆解展示配气正时、飞轮储能、平衡重配重原理以及多缸机惯性力平衡方法；若进一步向详细设计推进，可在现有骨架上补充活塞环、轴瓦、连杆螺栓、飞轮齿圈、正时链轮和气缸体等周边零件，形成完整的发动机短舱装配数模，用于运动学校核、润滑路径分析以及维修拆装流程验证。
