汽车发动机进排气门精密结构设计

　　配气机构里最不起眼却承受最严苛工况的零件，往往就是这根细长的气门。做这组进排气门三维结构的时候，最先要捋清的不是杆部多粗、盘部多大，而是它在整个燃烧循环里到底扮演什么角色。进气行程中，进气门被凸轮轴通过挺柱、推杆或直接驱动摇臂压下，盘部密封锥面离开气门座圈，新鲜混合气或者经过增压中冷的空气才能以尽可能小的节流损失冲入气缸；排气行程中，排气门开启，高温燃烧废气在活塞推挤和压力波作用下迅速排出，为下一个循环腾出充量空间。两根气门看似外形接近，实际工作环境差别极大，排气门盘部长期直面八九百度甚至更高的燃气冲刷，进气门则更多接触进入气缸的新鲜充量，热负荷相对低一些，这种差异直接决定了两者在材料选型、盘部壁厚、杆部过渡圆角上的处理思路。

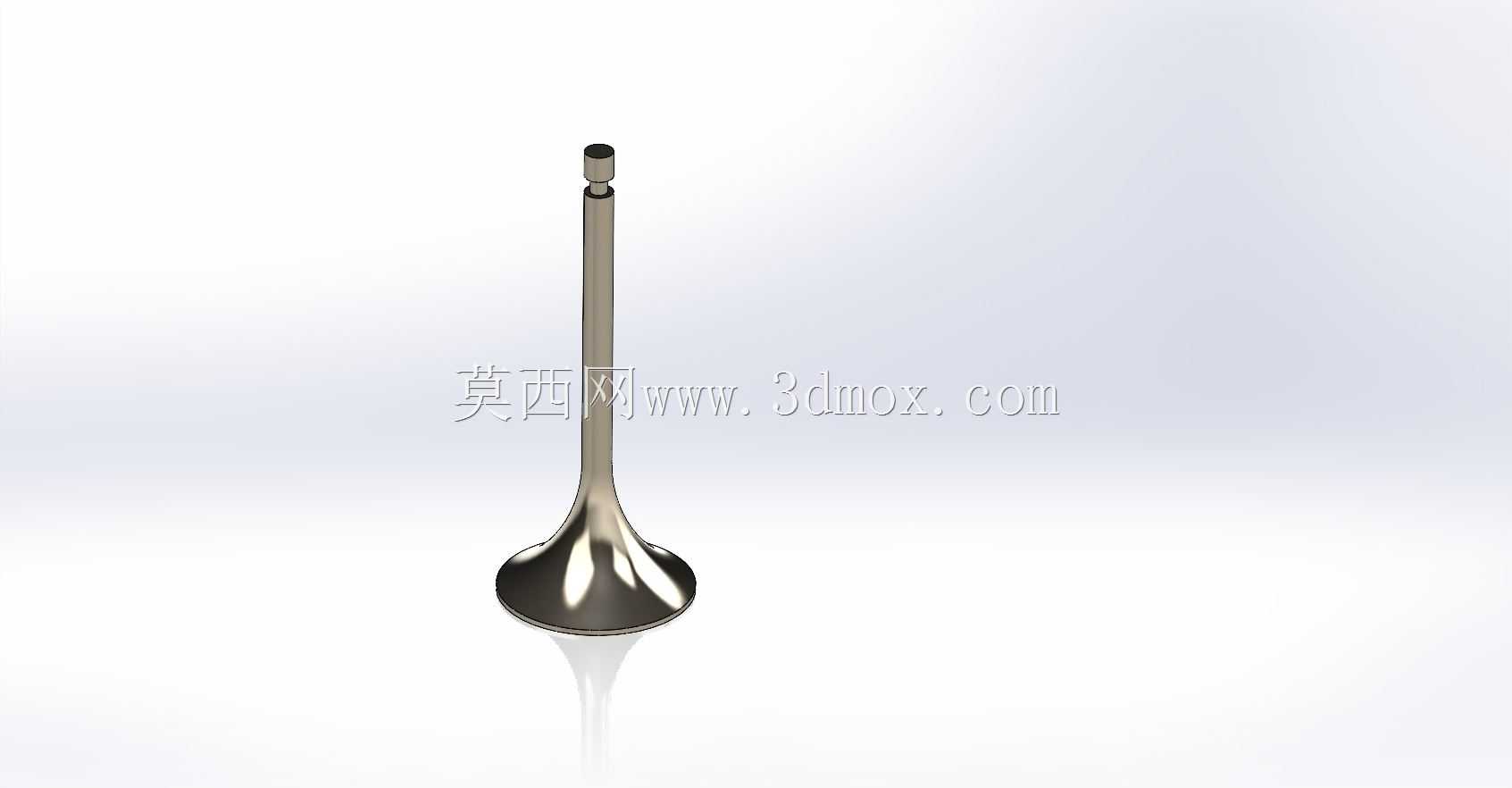

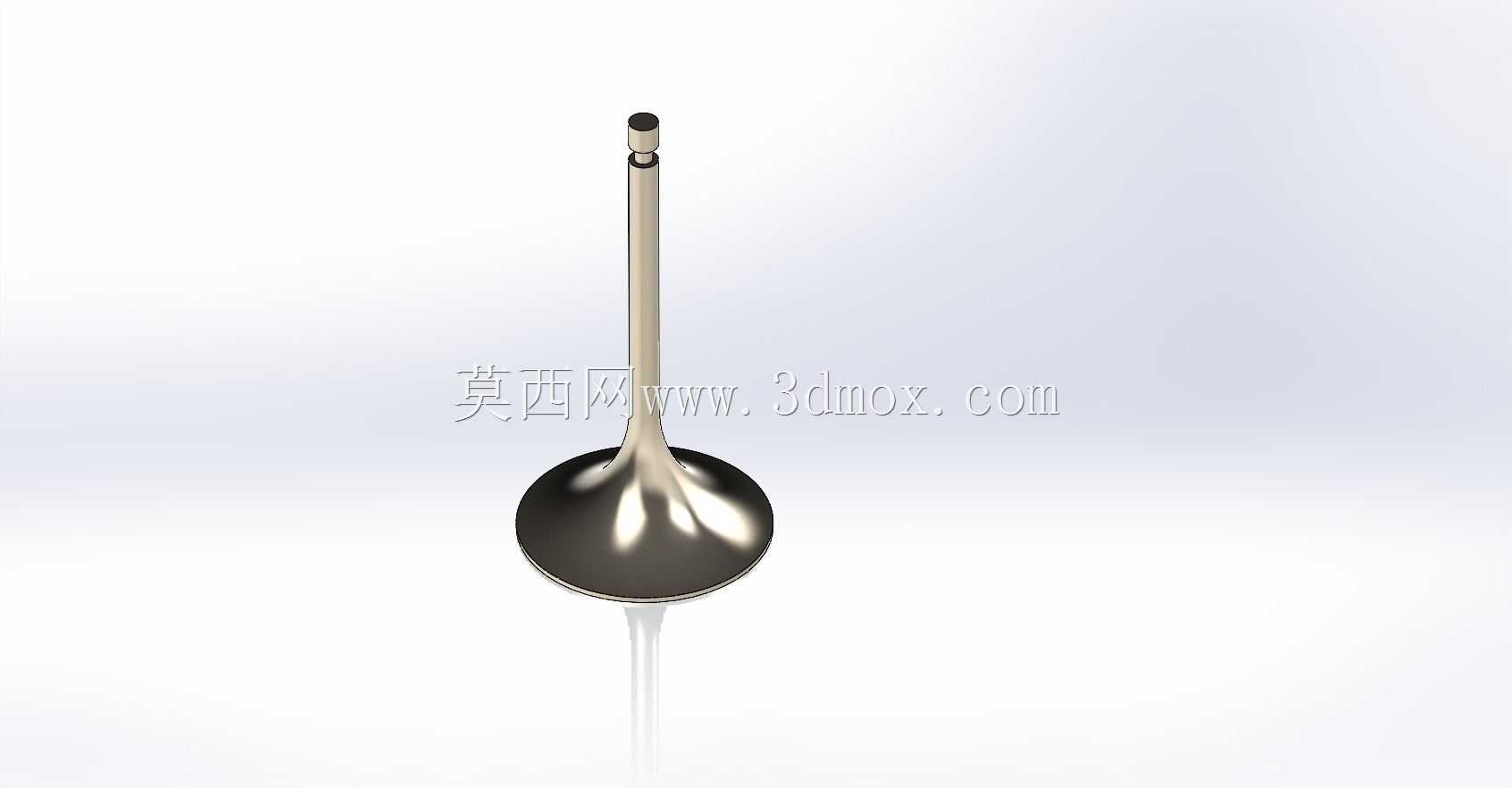

　　从结构上拆解，气门整体由盘部密封锥面、盘背过渡圆弧、颈部收窄段、细长杆部、杆端锁夹槽以及顶端淬火接触面几部分组成。盘部锥面是核心密封边界，常用锥角取四十五度或三十度，锥面与气门座圈配对研磨后要保证整圈连续接触带，接触带宽度过宽容易积碳卡滞，过窄则会导致密封比压过大、座圈过早磨损沉陷。盘背到颈部的过渡圆弧不能随意画成直线收腰，这里既要避让气门弹簧上座和缸盖燃烧室壁面的运动间隙，又要控制气流在气门背面的分离损失，圆角半径过小会在高频冲击下形成应力集中源，成为盘部断裂的起始点。颈部适当收窄可以降低气门整体往复质量，对高转速发动机尤其关键——气门弹簧需要在凸轮轮廓回落阶段紧紧拉住气门，气门质量越轻，弹簧所需预紧力越低，整套配气机构的摩擦损耗和冲击噪声都能随之下降。

　　杆部是气门往复运动的导向基准，外圆与气门导管内孔保持精密间隙配合，间隙过大杆部会在导管内摆动，直接导致盘部锥面落座对中不良，密封带偏磨；间隙过小则在热膨胀状态下出现卡滞，严重时气门无法回位造成活塞顶撞气门的恶性故障。杆部表面通常要做氮化或镀铬处理，提高耐磨性能并降低与导管之间的摩擦系数。杆端加工有锁夹槽，两片剖分式锁夹卡在槽内，外侧锥面与弹簧上座内锥面贴合，气门弹簧的弹力通过上座、锁夹传递到气门杆，保证凸轮不再施压时气门能够快速压紧在座圈上。杆的最顶端直接与摇臂或挺柱接触，承受凸轮传递的周期性冲击载荷，这一区域需要局部淬火硬化，避免端面被反复锤击出现凹陷、麻点。

　　建模过程中几个安装边界必须反复核对。第一是气门最大升程位置，盘部锥面离开座圈的升程高度由凸轮型线决定，此时盘部最外缘与活塞在上止点附近的避让凹坑之间要保留足够安全间隙，发动机改装高角度凸轮轴时这一间隙往往是首要校核项。第二是气门弹簧的装配空间，弹簧套在杆部外侧，下端落座于缸盖弹簧座面，上端顶住弹簧上座，弹簧内径与杆部、外径与缸盖弹簧安装孔之间都要留有径向间隙，防止弹簧工作过程中偏磨剐蹭。第三是气门导管的压装长度，导管从缸盖顶部或底部压入后，其内孔导向段要覆盖气门杆大部分往复行程，保证杆部在任意升程位置都有足够支撑跨距。第四是密封件边界，杆部上端装有气门油封，控制机油从导管间隙渗入燃烧室的量，油封唇口与杆部的配合尺寸直接影响机油消耗水平。

　　实际工况下气门还要承受复杂的热变形，盘部中心温度远高于杆部，热膨胀量沿轴向不均匀分布，设计时冷态预留的气门间隙就是为了补偿热态下气门、推杆、摇臂之间的伸长差，间隙过大产生敲击噪声，间隙过小热态关不严导致气缸压力泄漏。进排气门成对布置在缸盖燃烧室顶部，多气门发动机每个气缸布置两进两排甚至三进两排，气门盘部直径根据进排气流量需求差异化设定，进气门通常盘径更大以降低进气阻力、提高充量系数，排气门依托排气压力差驱动流动，盘径可适当缩小，同时也有利于减小排气门的热负荷面积。整套模型把杆部、锁夹槽、锥面、过渡圆弧这些特征按实际加工逻辑逐层搭建，后续做运动仿真、弹簧匹配、活塞干涉校核时都能直接取用结构基准。
