HP服务器电源连接器集成固定支架

　　这套结构件面向桌面电源改装、服务器拆机电源二次利用以及小型无人机供电链路搭建场景，核心作用是把HP HSTNS系列服务器电源的输出端规整引出，同时在同一安装面板上集成多路XT60、XT90动力接口，解决裸电源端子外露、接线杂乱、接口无固定支撑的实际问题。

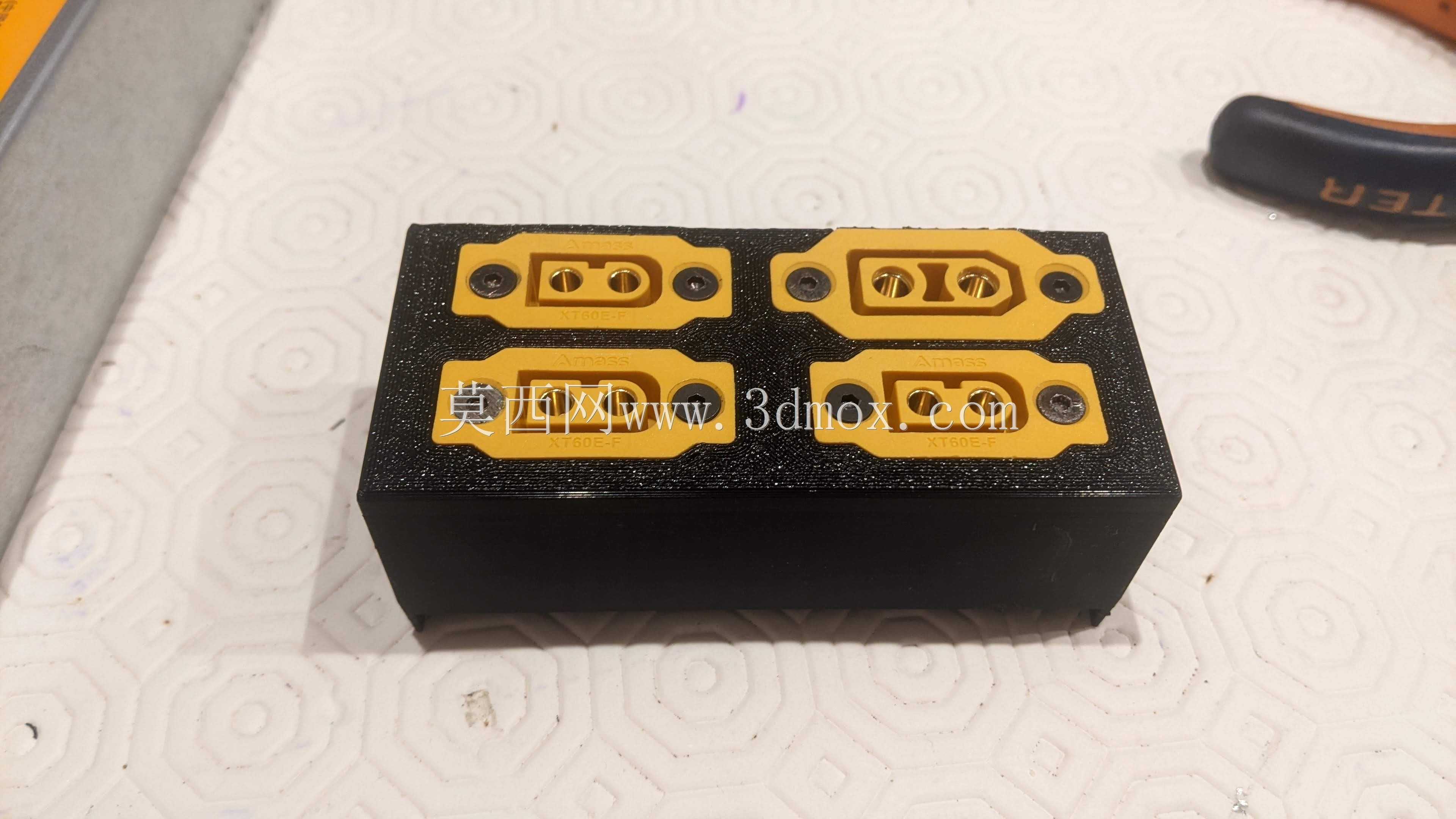

　　从现场装配逻辑来看，拆机服务器电源本身输出电流能力强，但原生输出端为服务器内部插接口，无法直接对接航模、储能测试台、桌面快充工位常用的XT系列动力插头。常规临时方案是直接在电源输出端子上焊线甩线，线缆拉扯时极易扯断焊点，相邻正负极裸露间隙不足，大电流工况下存在短路隐患。本支架采用分体扣合式结构，主体为黑色面板加两侧灰色端盖，整体罩装在电源输出侧，面板上预先开出三组XT60接口位与一组XT90接口位，所有接口开孔位置与连接器法兰轮廓完全匹配，接口从面板背侧嵌入后，法兰边沿被面板限位，插拔插头时外力直接传递到支架本体，不会拉扯内部焊接线缆。

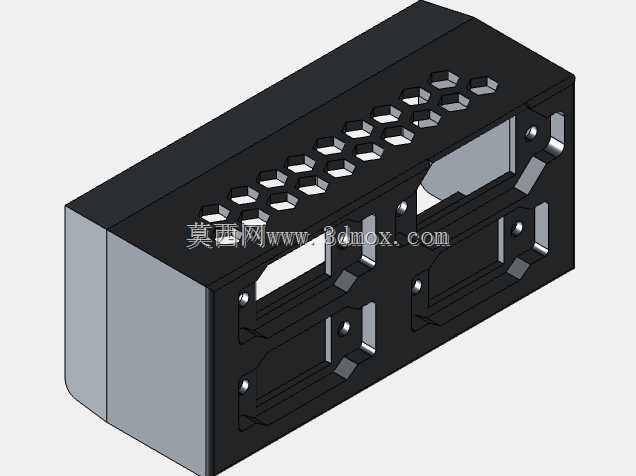

　　结构设计上优先控制了安装边界：面板顶部阵列开出多组六边形通风孔，既减轻支架整体重量，又不遮挡电源本体输出侧的散热风道，服务器电源满载运行时内部热量可顺着开孔自然对流，不会因为加装外罩形成热积聚。面板上的接口开孔周边预留了沉台，连接器装入后端面与面板外表面基本齐平，插头插入后不会出现歪斜翘边。面板内侧对应每个接口位置设置了十字形加强筋，筋条高度刚好抵住连接器尾部壳体，焊线完成后线缆尾部被筋条分隔限位，不同极性的线缆之间被物理隔开，避免焊锡尖刺、线缆外皮磨损后搭接短路。

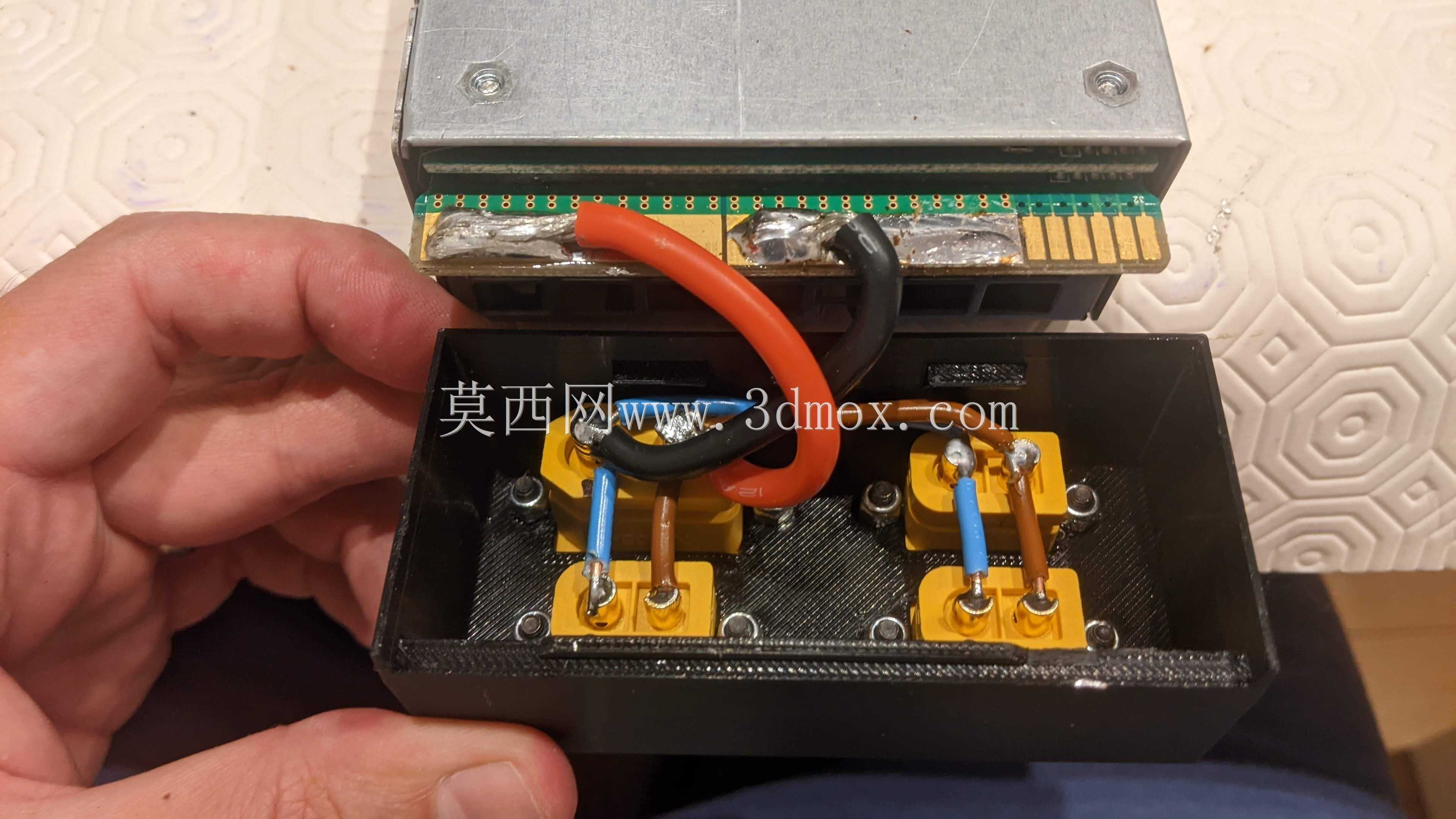

　　装配工艺方面，端子板焊接作业需要在支架扣合前完成，线缆从端子板下侧施焊，焊点饱满后在端子板顶面整面贴覆绝缘胶带，覆盖所有裸露焊盘与焊点尖刺，消除端子板与金属电源壳体之间的微小间隙风险——原电源输出侧内部空间紧凑，端子板与电源外壳之间的安全距离不足，绝缘胶带作为补充绝缘层，可避免振动工况下焊点碰触壳体引发接地故障。支架两侧端盖与主面板采用卡扣定位，装配完成后使用双面胶沿结合面粘合固定，不需要在电源壳体上打孔攻丝，不会破坏原厂电源的结构强度与绝缘防护，后续拆解维护时可沿粘合面分离，重复调整接线。

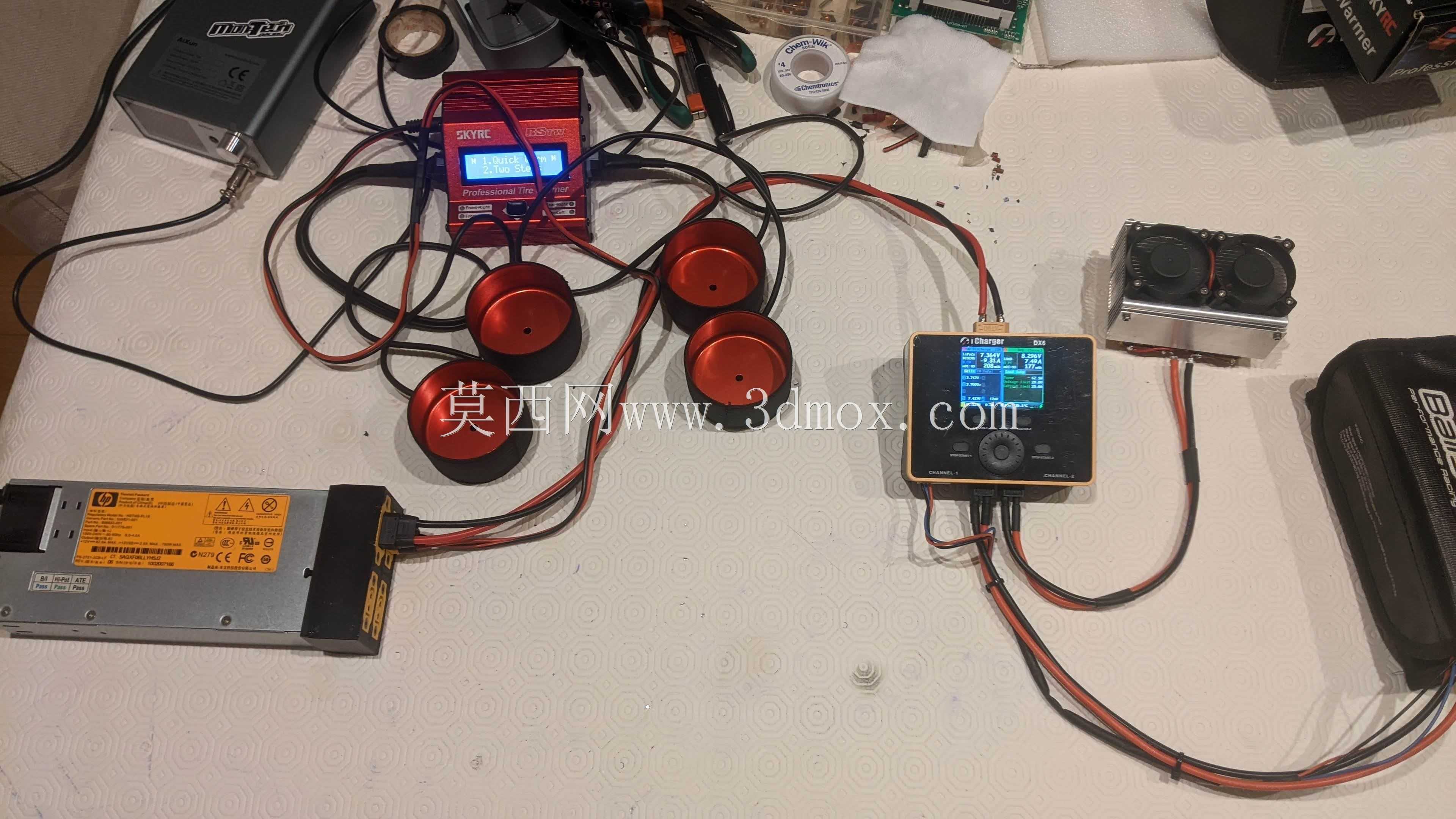

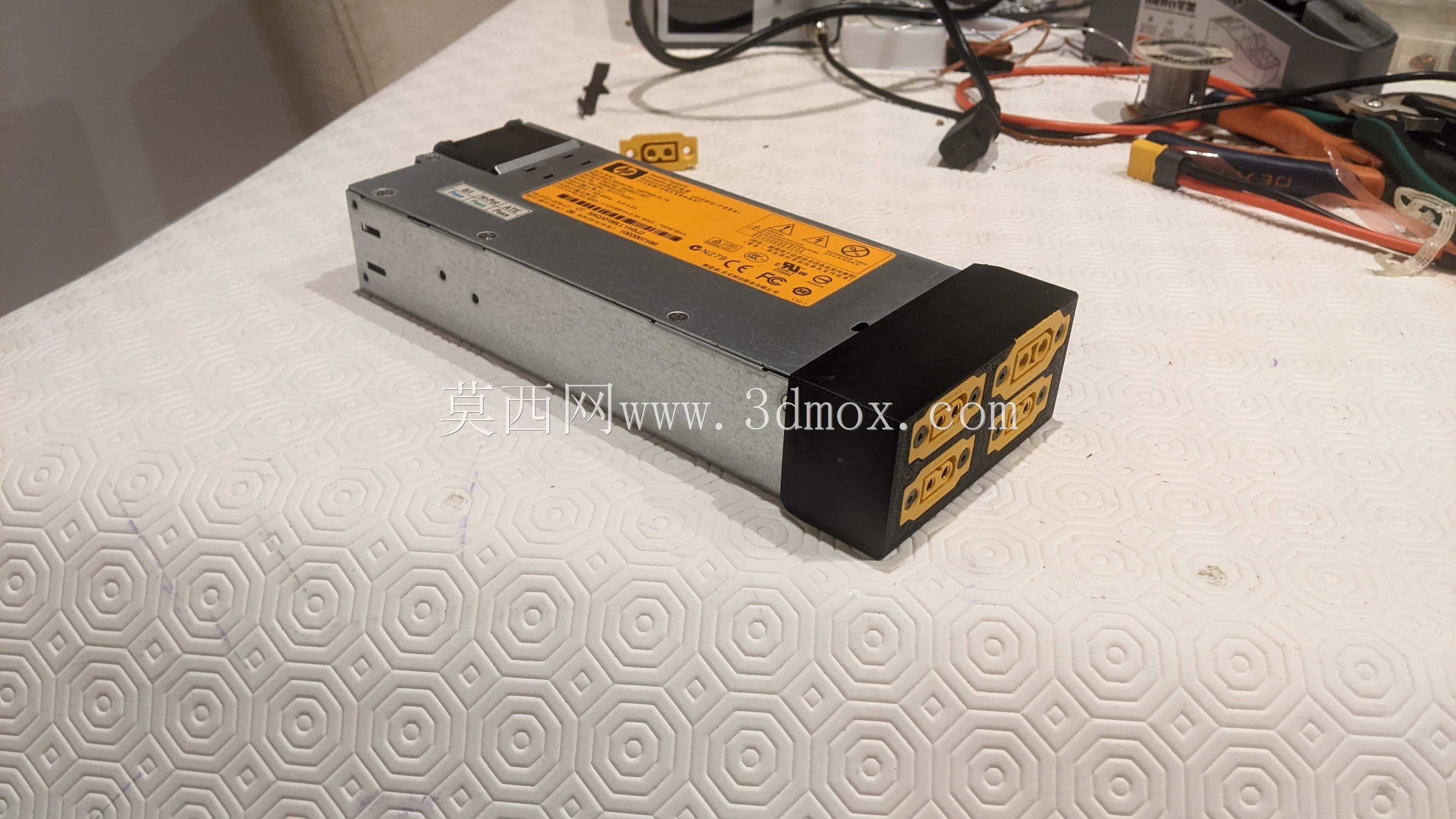

　　实际使用中，这套支架把原本裸露的电源输出端完全封闭，仅露出标准化的动力插头接口，多路XT60可同时连接多组中小功率负载，比如航模充电器、桌面测试治具、低压照明回路，单路XT90接口承担大电流输出，对接动力电池充放电设备、大功率电调测试台。面板上的开孔间距经过校核，相邻插头插入后外壳之间留有足够手指操作空间，插拔单个插头时不会碰触相邻接口，带线插拔的操作空间充足。整体外形贴合服务器电源端部轮廓，安装后不额外占用过多机柜或桌面空间，堆叠放置电源时支架顶面为平面，可平稳承托上层设备，没有突出的插头或螺钉干涉堆叠。

　　结构建模过程中所有接口开孔均按照连接器实际实物尺寸绘制，六边形散热孔采用阵列排布，筋板厚度与壁厚保持均匀，避免3D打印或注塑加工时出现壁厚不均导致的翘曲变形，拐角位置全部做了小圆角过渡，消除应力集中点，长期插拔接口也不会出现面板开裂问题。
