94毫米宽工程线缆防护拖链结构

　　这套94毫米宽拖链结构面向自动化产线、机床运动轴、桁架输送机构以及需要往复移动供电的设备场景，核心作用是把随动电缆、液压油管、气动软管和信号线束约束在同一条弯曲轨迹内，避免管线在高速往返、频繁弯折或多轴联动时出现拖地摩擦、过度拉扯、相互缠绕和局部死折。实际设备调试中，移动轴的管线故障往往不是电缆本身先失效，而是走线方式没有给线束留出稳定弯曲半径，拖链的价值就在于把每一段弯折位置固定下来，让管线在数十万次循环中保持一致的曲率和姿态。

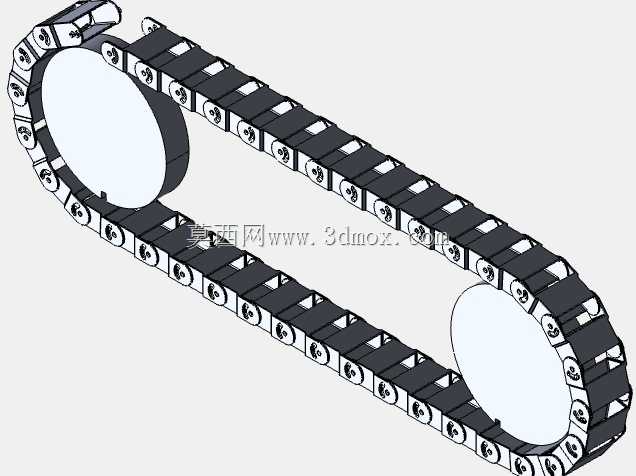

　　从结构形态看，该拖链由两侧链节、横向支撑板、铰接销轴和端部连接区域组成，链节之间通过回转副串联，既能在设定角度内灵活弯曲，又能在直线段保持足够的支撑刚度。模型呈现了拖链绕两个端部轮系或导向区域布置的闭环式走线路径，上、下两层链体平行运行，这种布置常见于长行程龙门设备、横向移动小车和机床工作台拖链槽内。宽度方向按94毫米进行设计，意味着内部可容纳多根中等直径电缆或若干气液管线，选型时不能只看外部宽度，还要结合隔板间距、线缆外径、最小弯曲半径和预留填充率校核内腔空间。

　　设计思路上，拖链不是单纯把链板拼成链条，而是要同时处理运动、承载、防护和维护四类需求。链节的铰接位置决定最小弯曲半径，半径过小会让电缆屏蔽层和芯线承受反复疲劳，半径过大则会增加设备安装高度和回程空间。侧板的开孔与加强轮廓用于减轻自重，同时保证侧向抗扭能力；横向支撑板承担线束重量，并可根据管线数量采用整体式、分开式或可开启式结构，方便后期穿线和检修。链节端部的限位结构控制相邻节段的最大转角，防止拖链在急停、反向冲击或高速加速时出现异常折叠。

　　在安装边界方面，94毫米宽度对应的拖链槽、支架和固定端都需要提前在整机布局中预留。直线运行段应保证拖链两侧有足够间隙，避免与槽壁、设备护罩或运动部件发生刮擦；弯曲段下方要留出完整回转空间，不能简单按链条厚度估算，而应以选定弯曲半径和链节高度确定悬空区域。固定端通常布置在行程中点附近，以缩短随动长度、降低推动负载；若受空间限制只能端部固定，则需要重新核算拖链自重、管线重量、加速度和滑行摩擦，必要时增加导向槽、支撑滚轮或耐磨衬条。

　　工程应用中，这类拖链常与伺服电机、导轨滑块、移动拖板、机器人第七轴或仓储输送小车配合。电缆在拖链内部应按动力线、编码器线、信号线分区布置，高压与弱电线束之间保留间隔，减少电磁干扰；气管和油管则要考虑接头外径、弯曲后的回弹以及介质压力带来的刚度变化。管线不能在链节内被强行压紧，通常需要保留一定填充余量，使拖链弯曲时各管线能够相对滑移。对于有油污、切屑、粉尘或焊接飞溅的环境，还可在该结构基础上增加封闭盖板、防护片或专用拖链槽，使外露管线获得连续保护。

　　三维建模时，链节的重复装配关系是重点。单个链节需要准确表达铰接孔位、侧板轮廓、支撑板搭接面和限位接触面，再通过阵列或装配复制形成长链；弯曲段不能只做视觉圆弧，而应按每节转角逐段拼接，这样才能检查链节干涉、端部切线方向以及与轮系导向面的贴合情况。对结构设计人员而言，该模型可直接用于校核拖链在设备外形中的占用空间，确认固定端、活动端、弯曲半径和槽体宽度之间的关系；对选型人员而言，它提供了直观的宽度层级和走线容量参考，有助于在方案阶段把管线寿命、维护便利性和运动节拍一起纳入设计。
