汽车转向系统轴向拉杆接头结构

　　该零件属于汽车转向传动链路中的核心受力杆件，一端集成球铰式连接结构，另一端为带锁紧螺母的外螺纹杆身，主要承担转向机输出端与转向拉杆之间的力矩传递、位移补偿功能，在整车底盘转向系统中负责将转向器的直线往复运动精准传递至转向节，带动车轮完成偏转动作，同时可缓冲行驶过程中路面传递的小幅振动，补偿悬架跳动带来的连接位置偏差，适配乘用车、轻型商用车的齿轮齿条式转向机构装配场景。

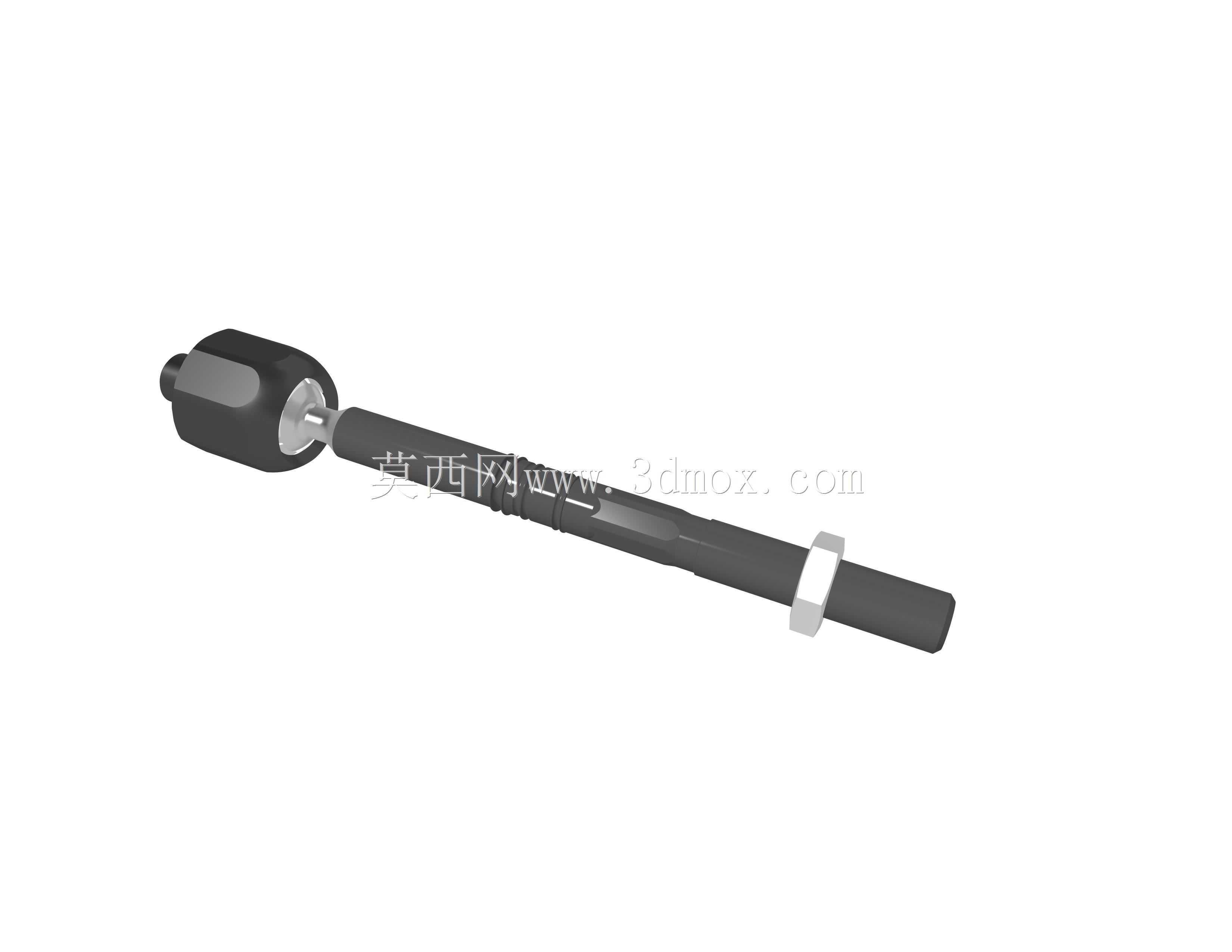

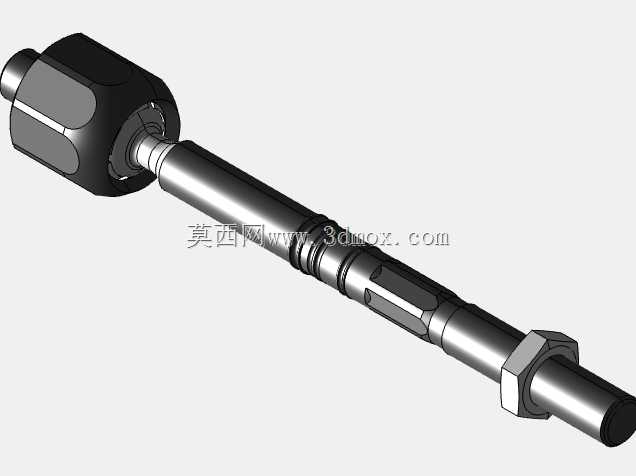

　　从结构设计逻辑来看，左端球头壳体采用多面铣削的异形轮廓，并非规则圆柱造型：壳体内部预留球窝安装腔，可容纳球头销、耐磨衬套与密封组件，外部的扁方结构一方面用于装配时夹持固定，防止球头壳体随拉杆同步转动，另一方面也为防尘罩的卡装预留了定位台阶，避免泥水、沙尘进入球铰摩擦面造成早期磨损。球头销向外伸出的轴段设计有定位环槽，用于安装卡簧锁定内部衬套轴向位置，衔接长杆的过渡段做了变径处理，在保证抗弯截面模量的前提下降低杆件整体自重，避免转向时出现运动惯性过大导致的回正滞后问题。

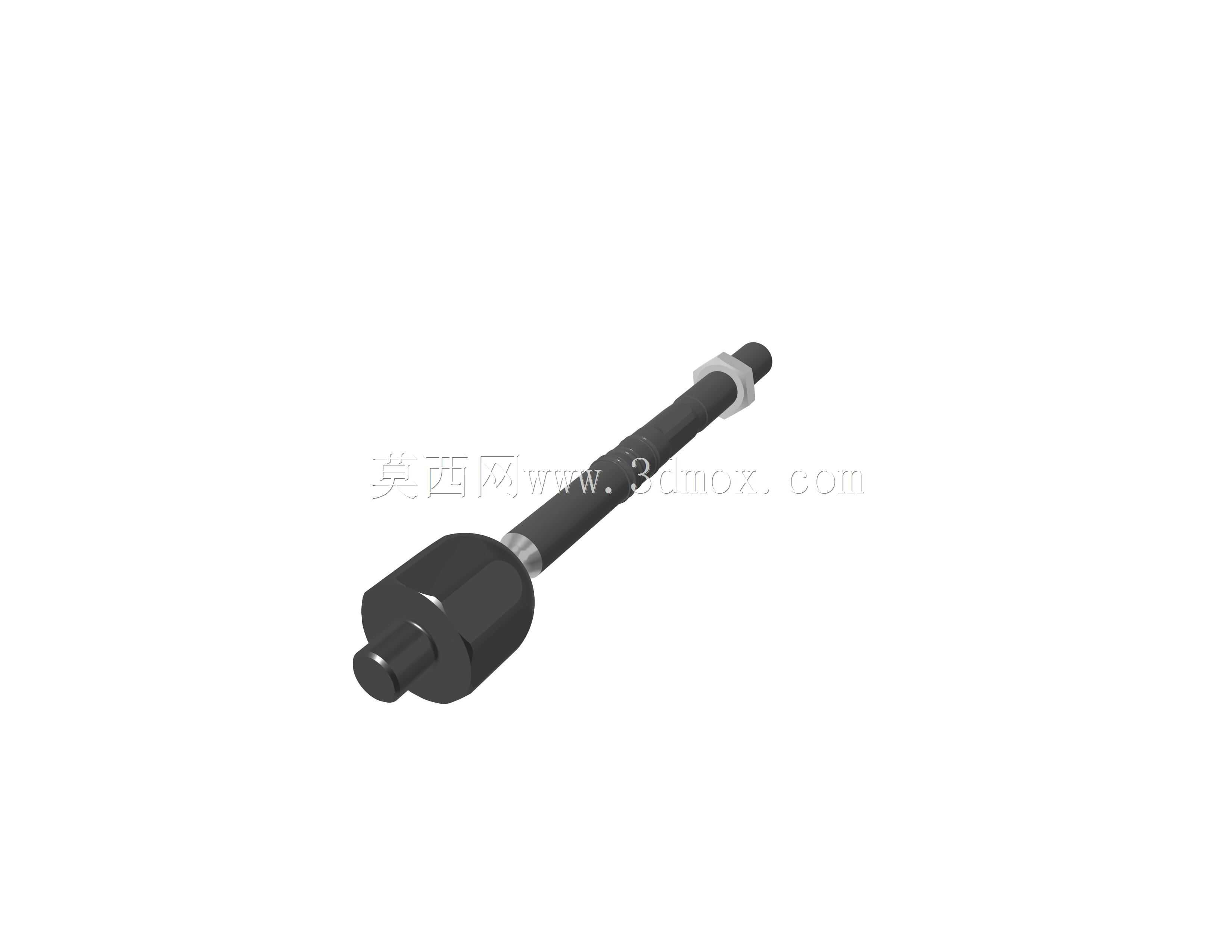

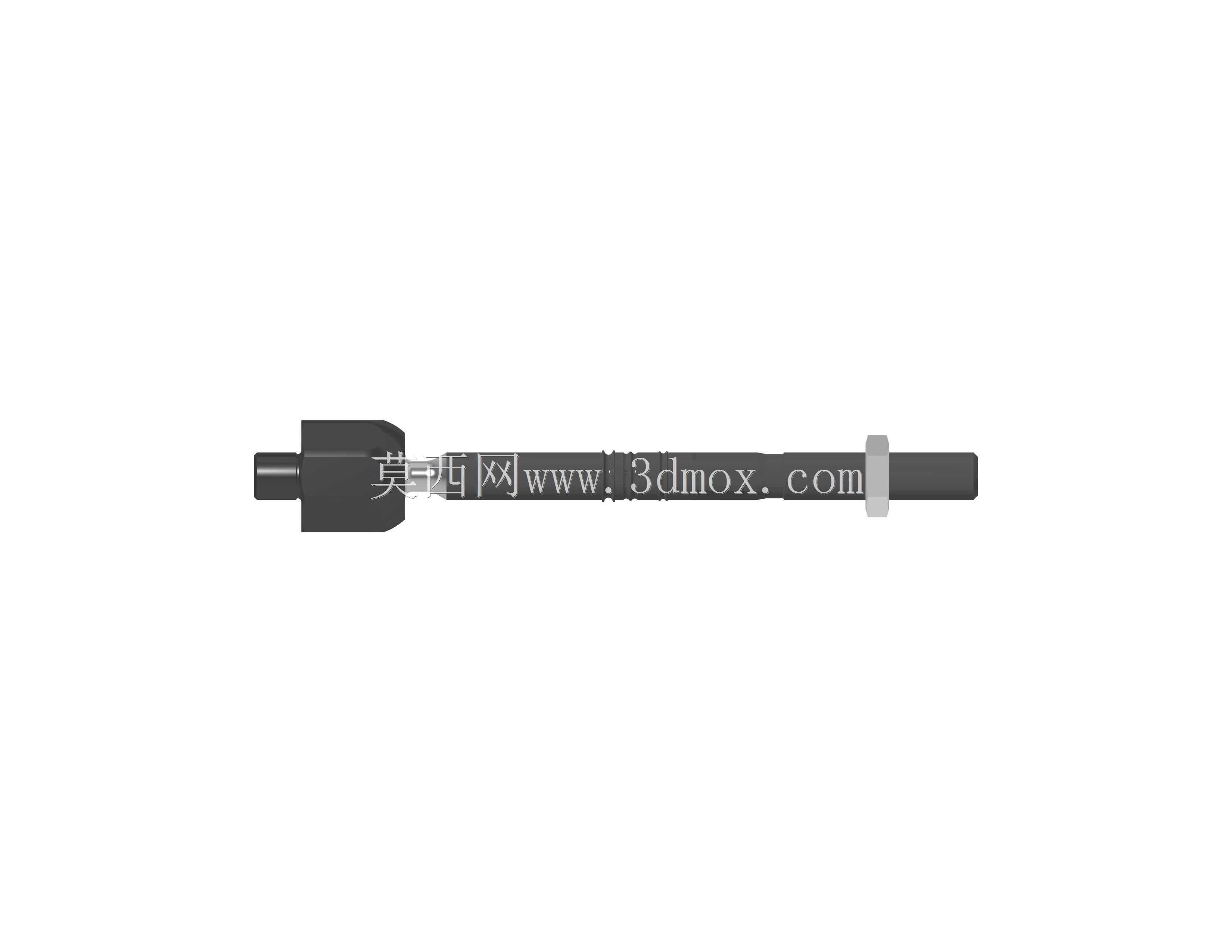

　　长杆主体采用阶梯轴构型，沿轴向依次布置多道环形凹槽与扁位加工面：环形凹槽可用于安装限位隔套、密封挡圈，或是在装配时作为拉杆长度调节的刻度基准，维修人员调整前束参数时可通过凹槽计数转动圈数，无需额外测量即可快速把控调节量；杆身中段的扁方结构同样适配扳手夹持，在拧紧两端锁紧螺母时可以固定杆身，避免杆件随螺母转动扭曲。杆身右端加工连续外螺纹，配套六角锁紧螺母，螺纹段用于和转向拉杆内孔的内螺纹旋合，通过改变旋合长度即可调整整个转向拉杆的有效工作总长，匹配不同轮距、不同转向机安装位置的车型底盘参数，调整到位后拧紧锁紧螺母，靠螺纹端面的摩擦力锁止长度，防止车辆行驶振动导致螺纹松脱、前束参数偏移。

　　建模过程中需重点把控几处装配边界：球头壳体的最大外廓尺寸需匹配转向机壳体端部的安装避让空间，壳体端面到球头中心的距离直接决定转向节摆动时的运动包络，若尺寸偏差过大，打满方向时球头销会与周边悬架摆臂、减震器支座发生运动干涉；长杆的外径需小于转向拉杆内孔的导向孔径，保证螺纹旋合过程中杆身可以顺畅伸入，阶梯轴的轴肩位置需预留退刀槽，避免螺纹加工时出现牙型不完整的问题；锁紧螺母的对边尺寸、厚度需符合底盘装配的工装操作空间，确保扭矩扳手可以顺利套入完成规定预紧力施加。

　　实际工况下该杆件同时承受拉压交变载荷、扭转力矩与径向冲击力，建模时各段过渡位置均做圆角处理，避免应力集中在轴肩、槽口位置引发疲劳断裂；球头铰接处保留了合理的摆动角度余量，可兼容车轮上下跳动、转向偏转两个维度的复合运动，不会出现运动卡滞。整个结构没有冗余复杂特征，所有外形特征均服务于装配定位、受力传递、维修调节的实际工程需求，零件的轴向总长、螺纹规格、球头中心高均可根据不同车型的转向硬点参数做参数化调整，适配底盘开发阶段的硬点校核、运动仿真、装配干涉检查工作。
