手推车牵引连接挂架结构设计

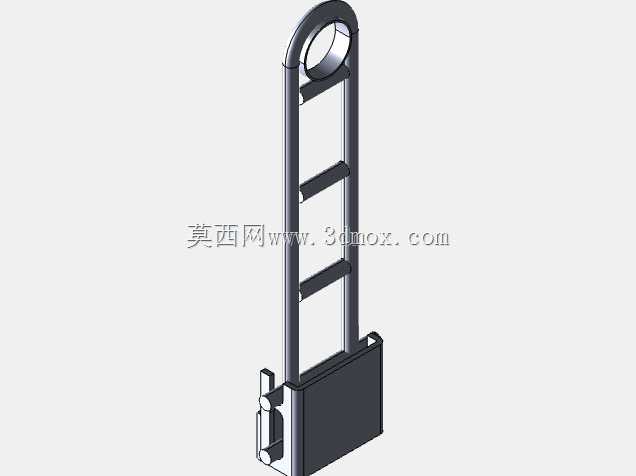

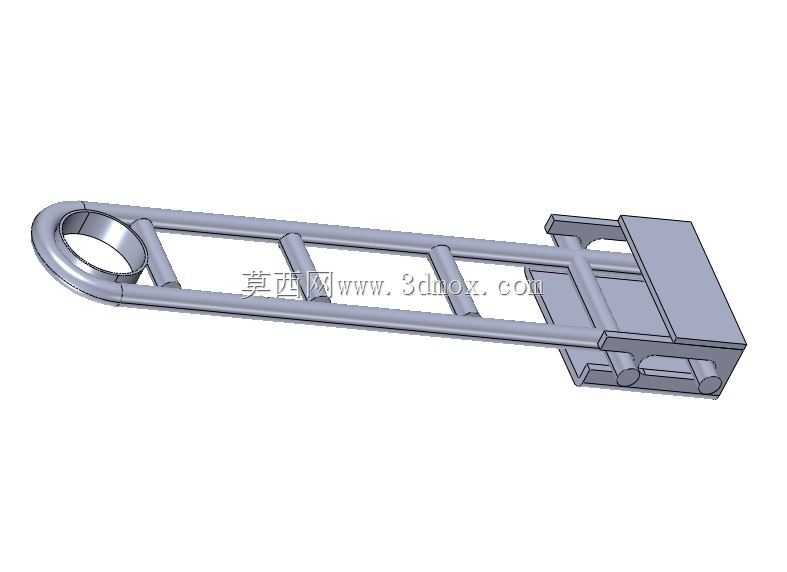

　　车间内部物料转运场景里，单台手推车单次承载量有限，多车串联拖行是厂区短距离驳运很常见的作业方式，这款连接挂架就是针对手推车之间快速挂接、成组拖运需求开发的结构件，适配厂区平板推车、仓储周转车、工序间物料小车的串联作业，替代原先临时用绳索、铁丝捆扎牵引的粗放方式，让多车转运的挂接可靠性、拖行轨迹一致性都有明显提升。做这套结构建模的时候，首先要敲定的是两端的连接边界：挂架左端做了闭环环形吊孔，这个环孔不是单纯做装饰，它的内径要匹配手推车尾部常用的牵引销直径，环体采用整圆弯制后对接焊合的工艺，环孔周边做了加厚翻边，避免拖行起步、急停瞬间的冲击载荷把环孔拉变形；环体和主框架衔接的位置做了圆弧过渡，没有留直角应力集中缺口，

　　焊接位置的焊脚尺寸在三维里提前预留出来，后续出工程图的时候可以直接标注焊高要求。挂架主体采用长框架式布局，没有做成实心整板，一方面是控制构件自重，工人单人就能拎起对位挂接，另一方面框架的镂空结构让车间日常使用时积灰、落料都能直接漏下去，不会在构件上堆积杂物影响销轴插拔。主框架用四根平行纵梁做主要承力骨架，中间等距布置三道横向撑档，撑档和纵梁之间采用满焊固定，框架的截面惯性矩经过校核，满载拖行时纵向抗拉、水平方向抗扭都有足够余量，不会出现拖行过程中框架弯折、扭歪的情况。框架右端是和前级牵引车或者前头手推车对接的卡座结构，这里没有做成和左端一样的环孔，而是做了开口卡槽加锁止插销的组合结构：卡槽的开口宽度匹配推车前端的牵引立板厚度，

　　卡槽上下两层夹板把牵引立板夹在中间，夹板上同轴开了销孔，挂接的时候把卡槽对准牵引立板推入，插销从上方夹板穿入、贯穿立板销孔后从下方夹板穿出，插销末端带开口销孔，装完后插上R型弹簧销就能防止拖行颠簸时插销向上窜出脱开。卡座侧面还预留了辅助限位块，挂接完成后限位块贴紧牵引立板侧面，拖行转向的时候不会出现挂架左右旷量过大、后车甩尾的情况。实际现场使用时，工人先把挂架右端的卡座卡在头车尾部的牵引座上，插好锁止销，再把后车前端的牵引钩挂入挂架左端的环孔，或者反过来将环孔套在后车的固定牵引销上，整个挂接过程不需要额外工具，单人十几秒就能完成两车连挂；拆挂的时候拔出插销、脱开环孔即可，转运完成后可以把挂架随手挂在推车侧边的挂钩上，不会占用通道空间。建模过程中对安装边界做了充分校验：挂架整体长度适配常规厂区手推车之间的安全跟车距离，不会因为挂架过短导致转向时前后车边角磕碰，也不会因为挂架过长让整组列车转弯半径过大、没法在车间通道拐角通行；环孔的中心高度和常规手推车牵引销的离地高度做了对齐，挂接完成后挂架基本保持水平，拖行时不会出现一端上翘、一端下坠的异常受力状态；右端卡座的上下夹板间距留了合理装配间隙，就算牵引立板存在少量焊接变形、漆面厚度偏差，也能顺利推入卡装，不会出现对位卡滞的问题。框架所有棱边都做了圆角倒钝处理，没有裸露的尖锐毛刺，工人搬运、挂接的时候不会被锐边划伤；构件整体采用常用型材下料、焊接成型，不需要复杂机加工工序，

　　车间自制或者外协加工都很容易实现，磨损后单独更换插销、环孔这些易损件即可，主体框架可以长期重复使用。拖行转向过程中，左端环孔和牵引销之间可以自由相对转动，右端卡座的插销也预留了少量转动间隙，整组列车转弯时前后车可以自然形成转向夹角，轮胎不会出现硬性拖拽磨损；多车串联时每台推车之间都装一套该挂架，整列车的轨迹跟随性很好，头车走过的路径后车基本可以沿迹跟进，在宽度有限的车间通道里通行时不会出现后车偏出通道、刮碰周边设备的问题。针对厂区里偶尔需要拖运重载料斗车的工况，框架纵梁选型时特意选了壁厚更大的规格，焊接位置也增加了加强三角筋，从结构上避免重载起步时拉力把焊缝拉裂；环孔和纵梁衔接的位置额外加了两块侧补强板，把环孔受到的斜向拉力均匀分散到两根纵梁上，不会出现单点应力过载。这套结构没有复杂的联动机构，日常使用几乎不需要维护，仅需要定期给锁止插销抹少量防锈油、检查开口销是否完好，就能长期保持可靠的挂接状态，非常适合制造车间仓储物流环节的手推车成组转运作业。
