06B链轮传动发电机组结构设计

　　这套链轮传动结构围绕06B-1链条的实际啮合工况搭建，核心处理的是小规格滚子链在低速动力传递、教学演示装置以及小型发电单元中的匹配问题。现场使用这类链传动时，最容易被忽略的不是链轮齿数本身，而是齿形轮廓、台阶位置和链条滚子落座状态之间的配合。很多按经验画出的链轮在三维里看起来齿形完整，实际加工后套上链条会出现链节卡滞、滚子不能落到齿根圆弧、单侧台阶蹭链板的问题，这套结构在建模时把齿廓、轴向限位和轴系布置放在一起校核，避免了图形外观合格而装配失效的情况。

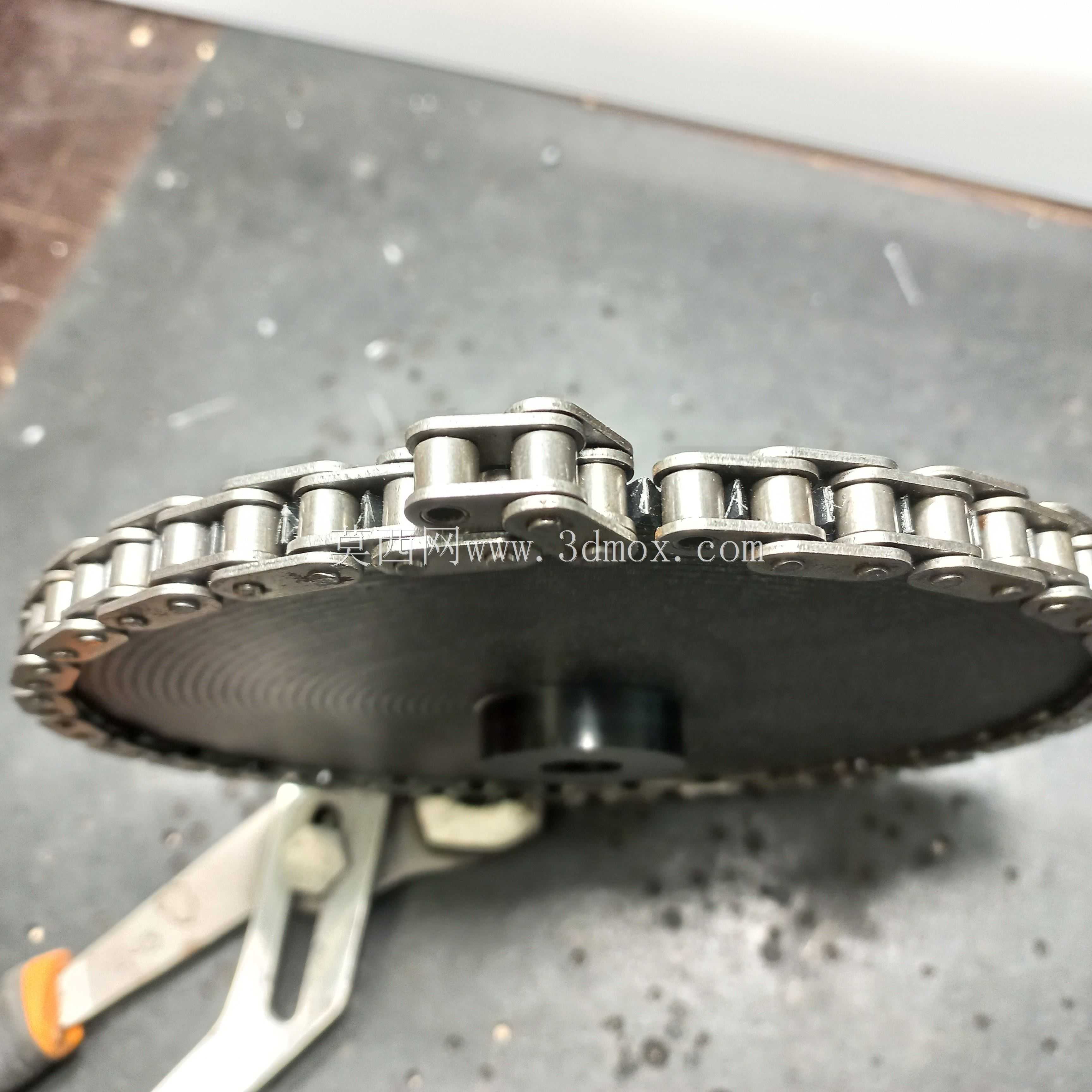

　　从应用场景看，该组件可用于小型机械能采集装置、传动试验台、教具演示平台以及轻载动力输出单元。链轮负责把输入端的旋转运动通过链条传递到发电部件，不同齿数的链轮组合可以改变传动比，从而调整输出端转速。链传动本身对中心距偏差有一定容忍度，在敞开式试验设备、工位辅助动力装置和非精密长期运转机构里维护比较方便；但它不像同步带那样对张紧力变化完全不敏感，齿形一旦与标准链条不匹配，多边形效应会被放大，运转中出现冲击、噪声和链节跳齿。建模过程中先确定链条节距、滚子直径和内节内宽，再反推链轮齿顶圆、齿根圆和分度圆位置，齿侧圆弧按照链条进入和退出啮合的轨迹修整，使链节在绕入链轮时能够平滑落座。

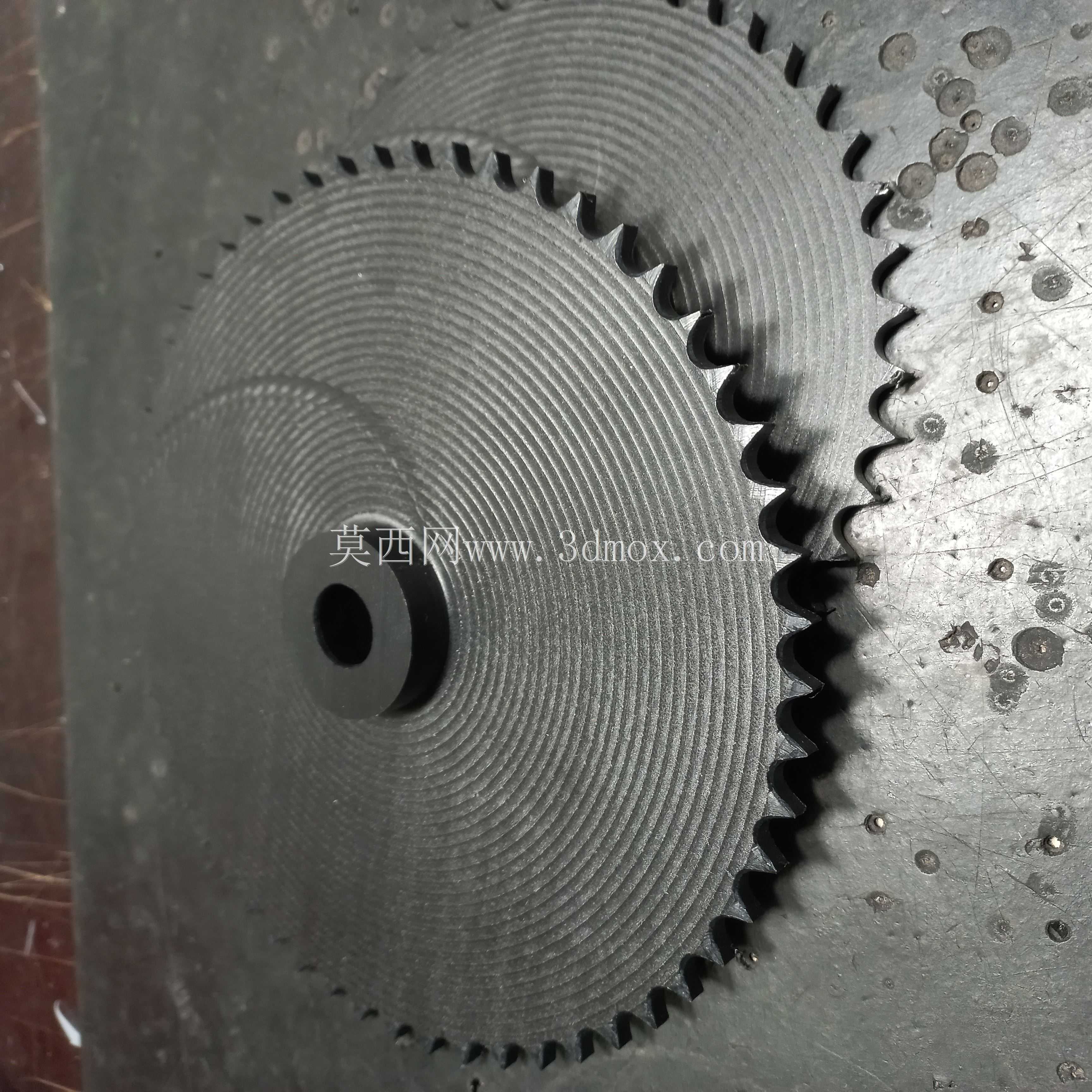

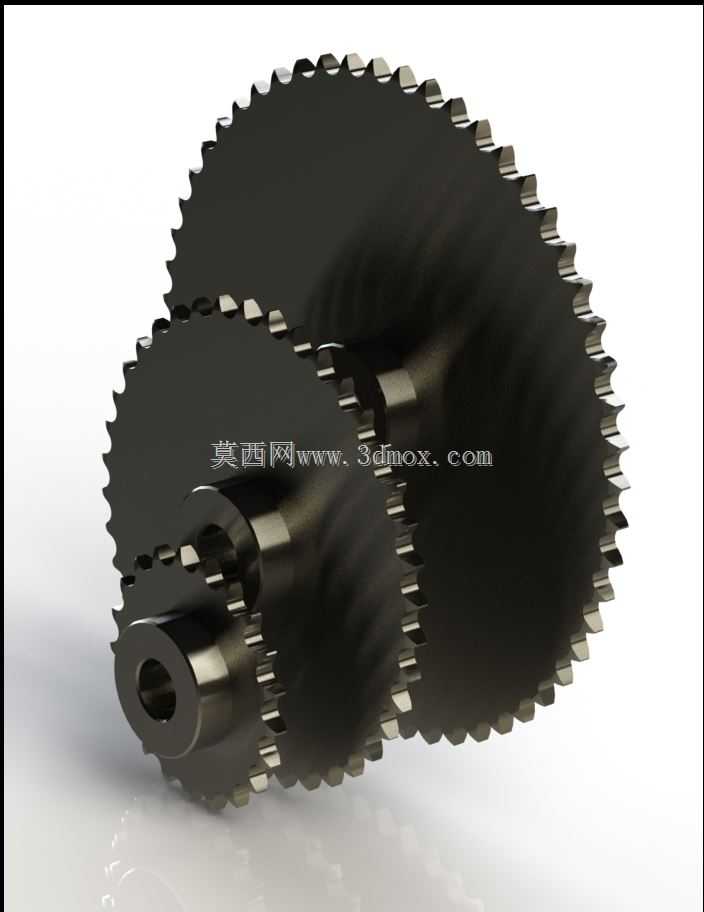

　　结构上可以看到多片不同直径的链轮沿同轴方向布置，轮毂部分保留了轴孔和键连接区域，方便与输入轴或发电轴装配。大齿数链轮用于获得较大的从动转速，小齿数链轮则可作为主动端或张紧端使用，轴向排布时各链轮的齿宽中心需要与对应链条平面保持重合，偏差过大时会造成链板侧向摩擦。链轮两侧的台阶不是装饰结构，其作用是限制链条轴向窜动，台阶外径与链条侧板之间要留出合理间隙：间隙过小，装配误差和运转摆动会让链板刮擦台阶端面；间隙过大，链条在启停冲击下可能脱离齿圈。设计时轮毂长度、齿圈厚度和台阶高度统一考虑，既保证轴上定位长度，又避免多余材料增加转动惯量。

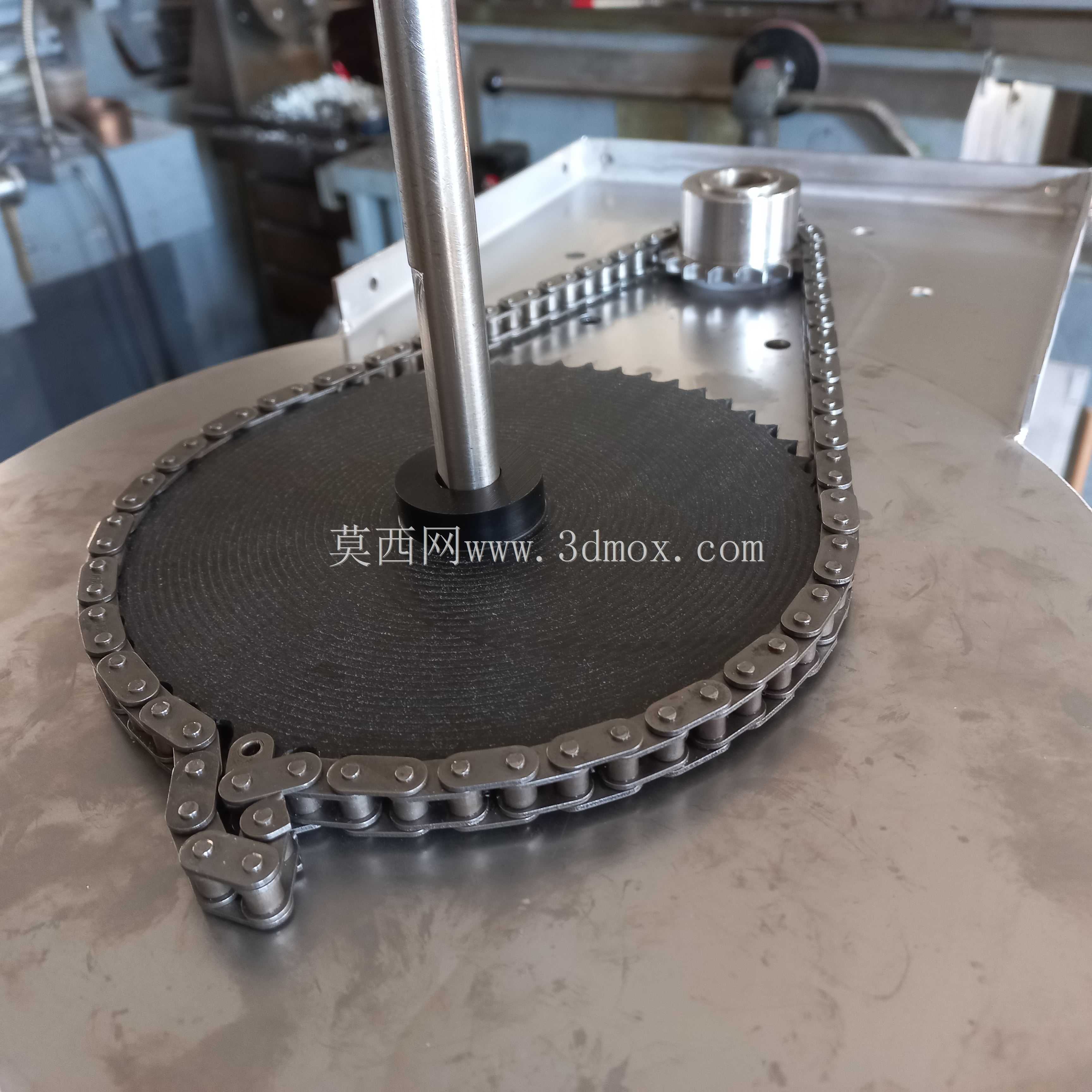

　　安装边界方面，链轮装入轴系后需要确认轴孔直径、键槽方位和端面压紧方式。悬臂布置的链轮不宜让齿圈距离支撑轴承过远，否则链条拉力会在轴端形成较大弯矩，长期运转后容易出现轴挠度增大、键连接松动和链轮偏摆。若设备框架允许，应把链轮尽量靠近轴承支撑点，并在中心距方向预留张紧调节量。链条包角不宜过小，主动轮和从动轮之间的中心距过短会减少同时啮合齿数，启停瞬间更容易冲击齿面；中心距过长则会使链条松边垂度增大，高速或反转工况下需要增加张紧轮或导向托板。

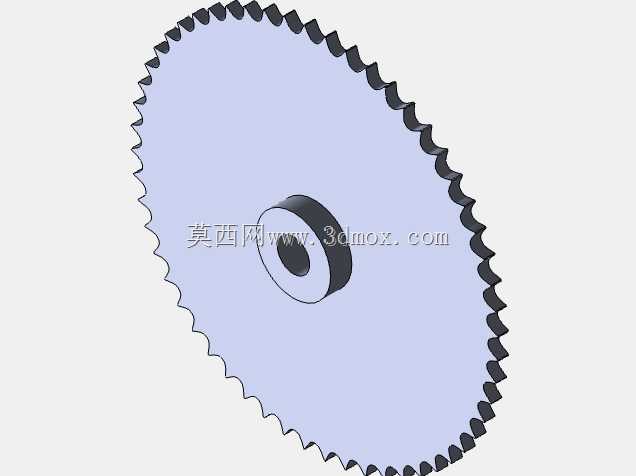

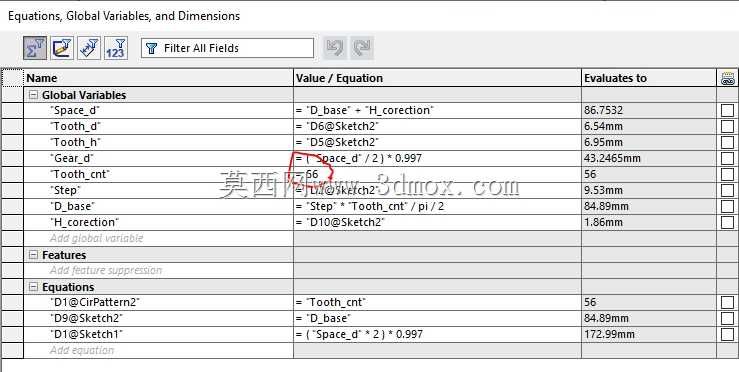

　　齿形设计是这套结构的关键。标准链轮不是简单的渐开线齿轮，齿槽需要容纳滚子并在链节铰接转动时提供连续接触路径。建模时齿根圆弧应与滚子外径贴合，齿侧工作边在受力方向上承受接触压力，齿顶部分则要避免与链板或相邻链节发生干涉。通过更改齿数，可以在同一套齿廓逻辑下生成不同规格链轮，这对试验装置尤其有用：当发电部件需要某一转速区间时，设计人员不必重新建立整套链条关系，只需调整主从动链轮齿数并复核中心距，就能快速得到新的传动方案。

　　实际选型时还要关注载荷性质。小型发电机输入端存在电磁阻力波动，链条在低速下会承受周期性松紧变化，若链轮材料和热处理不足，齿面容易出现压痕和磨损。三维结构中虽然主要呈现外形与装配关系，但工程落地时应结合扭矩确定链轮厚度、轮毂外径和键槽尺寸。齿圈外径决定安全防护罩的内边界，链轮旋转时齿顶与护罩之间要保留径向间隙，同时护罩不能压近链条外链板。多链轮并排布置时，还要检查链条装拆空间，若开口销、弹性挡圈或压紧螺钉位于狭窄区域，后期维护会非常困难。

　　整套模型把链轮齿廓、轮毂、轴孔、轴向台阶和发电传动关系集中表达，适合用于链传动方案比对、传动比验算、设备布局干涉检查以及教学讲解。它强调的不是单一零件外观，而是链条、链轮、轴系和安装空间之间的真实约束：齿形要让滚子顺利进入，台阶要限制窜动却不能磨链，轴系布置要控制弯矩，张紧和护罩位置要在设计阶段就留出边界。按这些条件完成的结构，在装配和加工时更容易一次达到预期运转状态。
