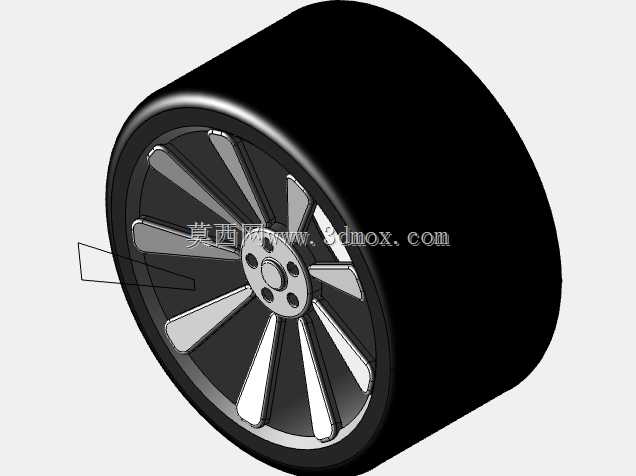

乘用车多辐条轮毂轮胎总成结构

　　该车轮总成面向乘用车行走系统的结构验证与装配校核场景，可用于整车总布置阶段的轮腔干涉检查、悬架转向行程匹配、制动系统周边空间核对，也可作为汽车改装方案展示、零部件教学演示、维修工位工装设计时的参考载体。整套结构包含黑色橡胶轮胎与金属质感多辐条轮毂两大部分，轮胎外侧为连续环形胎体，胎侧轮廓饱满，胎圈位置与轮辋边缘形成贴合约束，建模时保留了胎体的圆弧过渡与侧壁厚度特征，能够直观呈现轮胎装夹后的外廓形态。轮毂采用放射状多辐条布局，辐条从中心安装盘向外均匀延伸至轮辋内缘，辐条截面做了宽窄渐变的造型处理，相邻辐条之间留出大面积镂空窗口，既还原了量产铝合金轮毂的轻量化设计思路，也清晰展现了轮辐之间的通风通道，可用于核对制动盘散热气流的通过空间。中心区域设置了轮毂安装法兰面，中心孔周边环绕布置螺栓过孔，孔位沿圆周均布，对应乘用车常规的轮毂螺栓固定点位，建模时保留了孔位的沉台与端面台阶，能够匹配转向节轮毂轴的装配对接关系。从设计逻辑来看，轮辐采用对称放射排布，一方面保证圆周方向受力均匀，车辆行驶过程中胎面传递的垂向冲击、转向侧向力、驱动扭矩都可以通过多根辐条分散传导至中心安装座，避免单根辐条应力集中；另一方面镂空结构在保证结构刚度的前提下削减了轮体自身重量，降低非悬挂质量，对提升悬架响应特性、改善轮胎抓地表现有实际意义。轮辋部分的内侧轮廓预留了轮胎胎圈的卡装位置，胎圈与轮辋凸缘的配合边界按照常规乘用车轮辋的装配关系搭建，拆装演示时可以直观呈现轮胎充气后胎圈胀紧、锁定在轮辋台阶上的状态。外形边界方面，轮胎外圆为整车行走部分的最大外廓尺寸，轮体宽度方向两侧超出轮毂端面，装配到车桥之后，轮胎内侧与减振器、转向拉杆、制动卡钳之间需要预留足够跳动间隙，前轮还需核对最大转向角度下胎壁与翼子板内衬、悬架摆臂的干涉余量；轮毂中心孔的轴向深度决定了轮毂与轮毂轴的配合长度，螺栓孔分布圆直径、中心孔直径、轮辋偏距这些关键安装边界都在模型中通过对应结构特征体现，设计人员可以直接提取相关轮廓面，完成与整车数模的匹配校验。胎体部分的环形曲面连续顺滑，没有额外设置复杂胎面花纹细节，重点突出轮胎与轮毂的装配关系和整体外廓，在做整车外观渲染、底盘布局校核时不会因为细碎花纹干扰整体空间判断。轮毂辐条的正反面造型做了差异化的曲面过渡，辐条表面带有轻微的隆起弧度，既符合铸造铝合金轮毂的脱模工艺特性，也还原了量产配件的外观质感。在实际工程应用中，该数模可以导入整车装配环境，模拟车辆满载下沉、悬架上下跳动、转向轮左右偏转的多种工况，逐一检查轮胎周边所有相邻部件的安全间隙；也可以将轮毂部分单独拆分，用于轮毂改装方案的比对，核对不同偏距轮毂装车之后轮距变化、轮胎外凸量是否符合车身边界要求；还可用于教学场景中讲解车轮总成的组成，演示轮胎、轮辋、轮毂安装面之间的配合逻辑，帮助结构设计新人理解行走系统部件的安装约束与受力传递路径。模型整体比例协调，各部分特征层级清晰，装配关系明确，能够覆盖从概念设计阶段的空间占位到详细设计阶段的邻接部件校核的多环节使用需求。
