微型越野车白车身A级曲面结构

　　这套微型越野车白车身结构面向小型多功能乘用车辆的前期开发场景，主要服务于整车总布置校核、外覆盖件曲面评审、焊接分块规划以及碰撞安全分析前的几何准备工作。白车身作为整车承载与外形表达的核心基体，既决定风窗、车门、发动机舱盖、顶盖和侧围之间的装配关系，也直接影响冲压可行性、焊接工装定位、密封间隙控制以及后续内外饰件的安装边界。

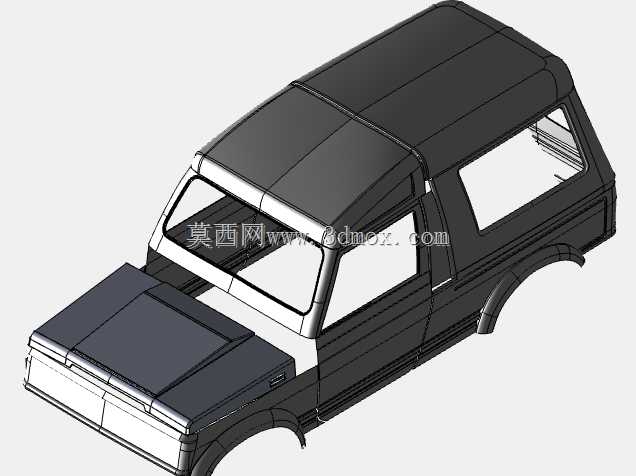

　　从实际用途看，该结构重点表达Maruti Gypsy一类短轴微型越野车的BIW骨架与外表面关系。模型保留了车头发动机舱、前围板、乘员舱、顶盖、侧围开口、后轮拱及尾段等关键区域，能够用于检查发动机罩与前风窗的过渡、A柱倾角、车顶棱线、侧窗轮廓和轮罩包络。对于整车工程团队而言，这类数据不是单纯的外观造型，而是把造型意图转化为钣金分件、梁系布置和安装点设计的中间载体。

　　曲面构建围绕A级表面质量展开。外露覆盖件需要保证高光连续、曲率变化平顺、特征棱线清晰，避免在冲压后出现局部凹陷、反光扭曲或修模困难。发动机舱盖采用较大面积的平缓曲面，前端配合短车头造型形成明确的冲压分块；前风窗区域通过窗框边界与侧围、顶盖衔接，A柱附近的曲面转折既要满足视野和造型，也要为雨刮、玻璃胶条、内护板和焊接边留出空间。车顶表面以纵向特征线控制刚度感与排水走向，侧围则围绕车门开口、后侧窗和后轮拱形成连续外表面。

　　结构设计思路上，白车身并非只追求外形完整。乘员舱需要形成稳定的环框结构，A柱、B柱、侧围上边梁、门槛梁和前后围连接区域共同承担弯曲、扭转与侧碰载荷。短轴越野车车身相对紧凑，悬架跳动、越野路面冲击和动力总成振动会更直接地传递到车身，因此门洞周边、轮拱包边、顶盖与侧围交接处以及前围安装区域都需要在后续详细设计中布置合理的加强板、焊点或结构胶。模型当前以车身表面和主要开口为主，便于工程师在此基础上继续补充内板、加强梁、翻边和搭接面。

　　外形与安装边界方面，短车头、高车顶、直立侧窗和突出轮拱是该类车型的典型特征。发动机舱长度紧凑，前围到车头的距离限制了动力总成、散热器、蓄电池和制动储液部件的布置；前轮跳动、转向极限和维修拆装空间需要与翼子板内表面协同校核。乘员舱侧门开口决定乘员上下车空间，也影响门框密封条、铰链、门锁和玻璃升降器的安装。后侧窗与C柱区域关系到尾厢采光、车身扭转刚度以及后排内饰护板边界。后轮拱需要覆盖轮胎在满载、跳振和转向工况下的运动包络，同时为翼子板内衬、挡泥板和后悬架部件预留间隙。

　　在工艺层面，外露覆盖件的分块线应尽量沿特征棱线或装配边界布置，以降低冲压回弹和焊接错边风险。发动机罩、车门、侧围和顶盖在搭接处需要统一间隙面差，门洞周圈要有足够宽度的焊接边和密封面。前风窗、侧窗玻璃的安装法兰不能与外观曲面发生突变，玻璃黑边、胶层和饰条宽度也应在结构数模中同步考虑。对于越野车型，轮拱和下车身区域还需关注泥水污染、石击防护以及密封防腐，后续细化时可在轮罩内板、门槛腔体和焊缝端部增加排水、涂胶和防石击结构。

　　该数模适合作为车身概念到结构详细设计之间的评审载体：造型人员可据此检查比例和曲面连续性，结构人员可推演钣金分件与梁系加强，总布置人员可校核人机、玻璃、车门和轮胎包络，工艺人员可提前识别拉延深度、翻边方向和焊接可达性。通过对白车身表面、开口边界和关键搭接区域的完整表达，能够在开发早期暴露曲面光顺、装配间隙和刚度补强之间的矛盾，减少后续实体设计阶段的反复修改。
